  하상조사      하상퇴적물조사      수중시스템      하상변동조사

  한강, 북한강 하상조사     팔당댐 하상조사 호상퇴적물조사

  하상 조사


수면위에서의 자료취득장면

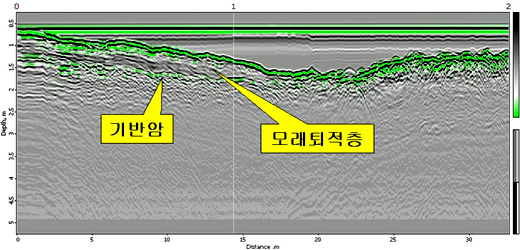

GPR과 GPS를 이용한 하상조사 시스템에 의해 하상지반조사, 하상퇴적물조사 및 하상골재 준설량 조사가 가능해졌다. 자료좌편 기반암 상부에 퇴적된 모래층을 볼 수 있다. 500MHz 수중안테나, 여주시 청미천

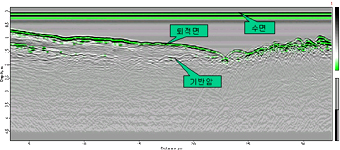

수면 아래의 모습을 잘 보여준다(기반암과 모래퇴적층)

관련 논문 다운로드

(GPR과 GPS를 이용한 하상지반조사 : 한국지반공학회지, 2002년 8월, p.25~30)


메뉴로...



  하상 퇴적물조사

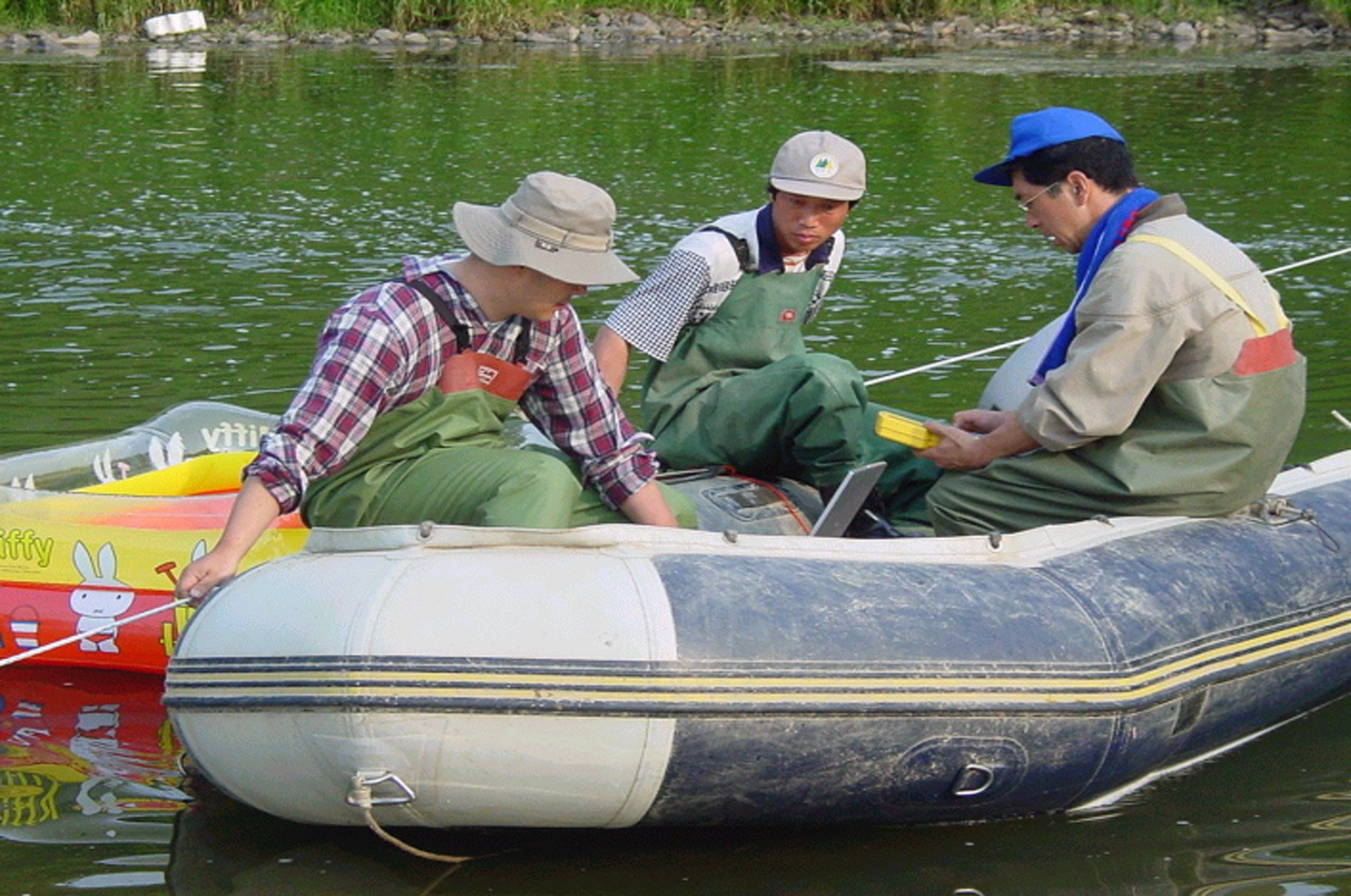

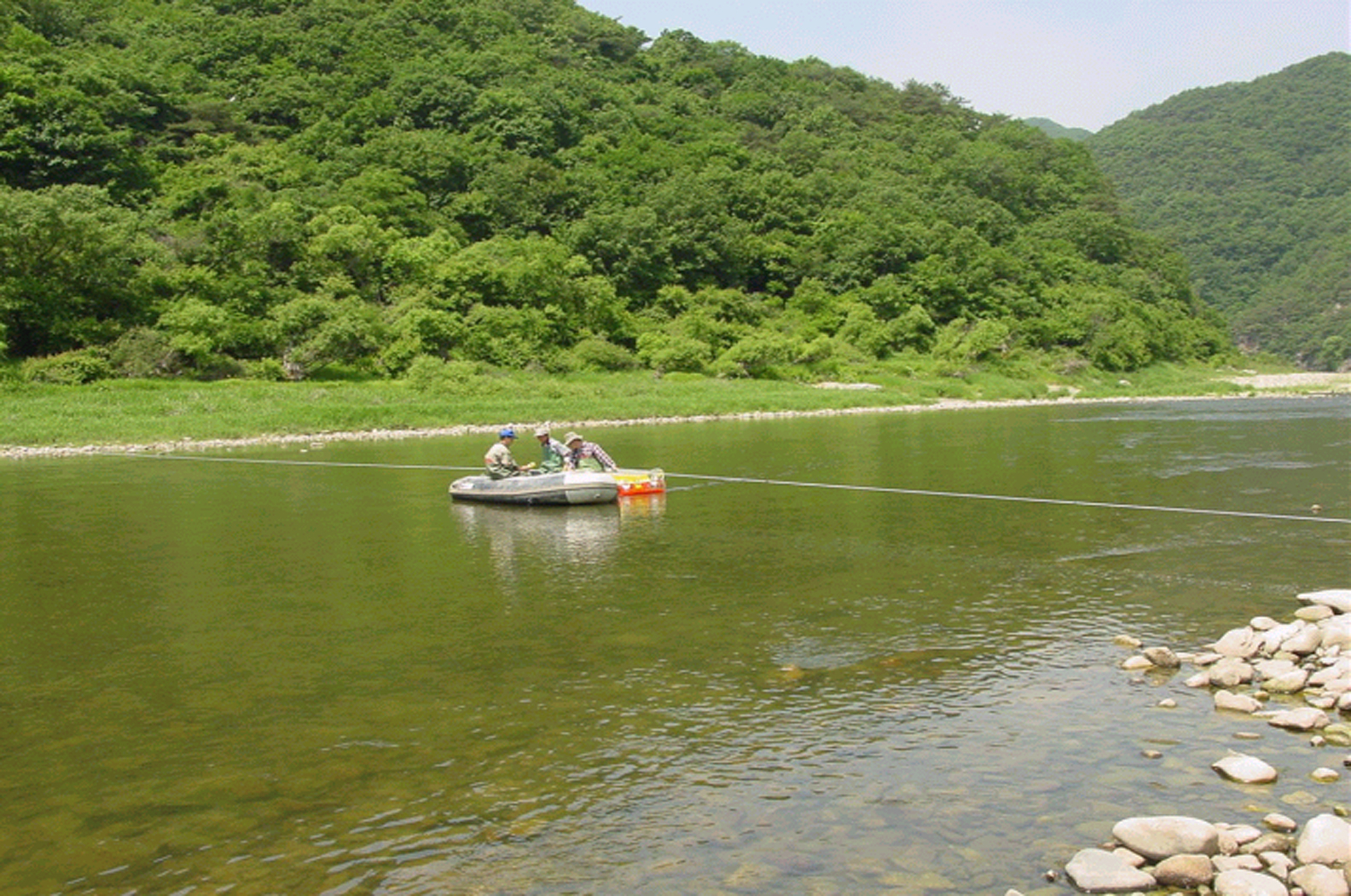

 하상자료취득장면
 (원주시 섬강 월호교 남단 1km 지점)

하상자료취득장면

 GPR 과 GPS 로 구성된 하상조사
 시스템

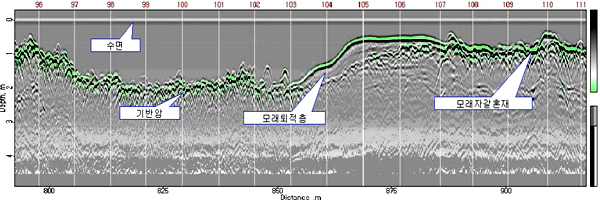

   섬강유역의 대표적 GPR  단면도
   (좌측 작은 포물선이 중첩된 울퉁불퉁한 지역은 자갈, 우중앙 매끄러운 곡면은 기반암 모래 퇴적    층, 우측고면과 포물선이 혼합된 지역은 모래와 자갈의  혼재지역을 나타낸다.)



복수의 GPR 단면도에 의해 작성된 하상지형도

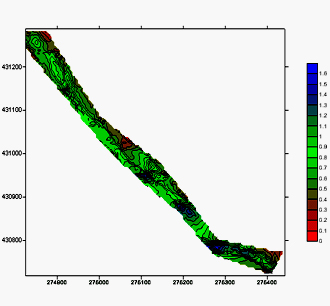

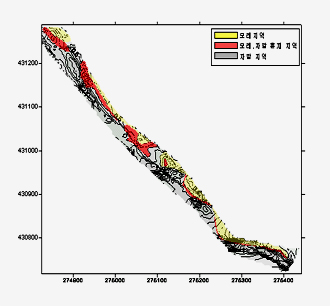

복수의 GPR 단면도에 의해 작성된 하상퇴적물 분포도

메뉴로...



  수중 시스템

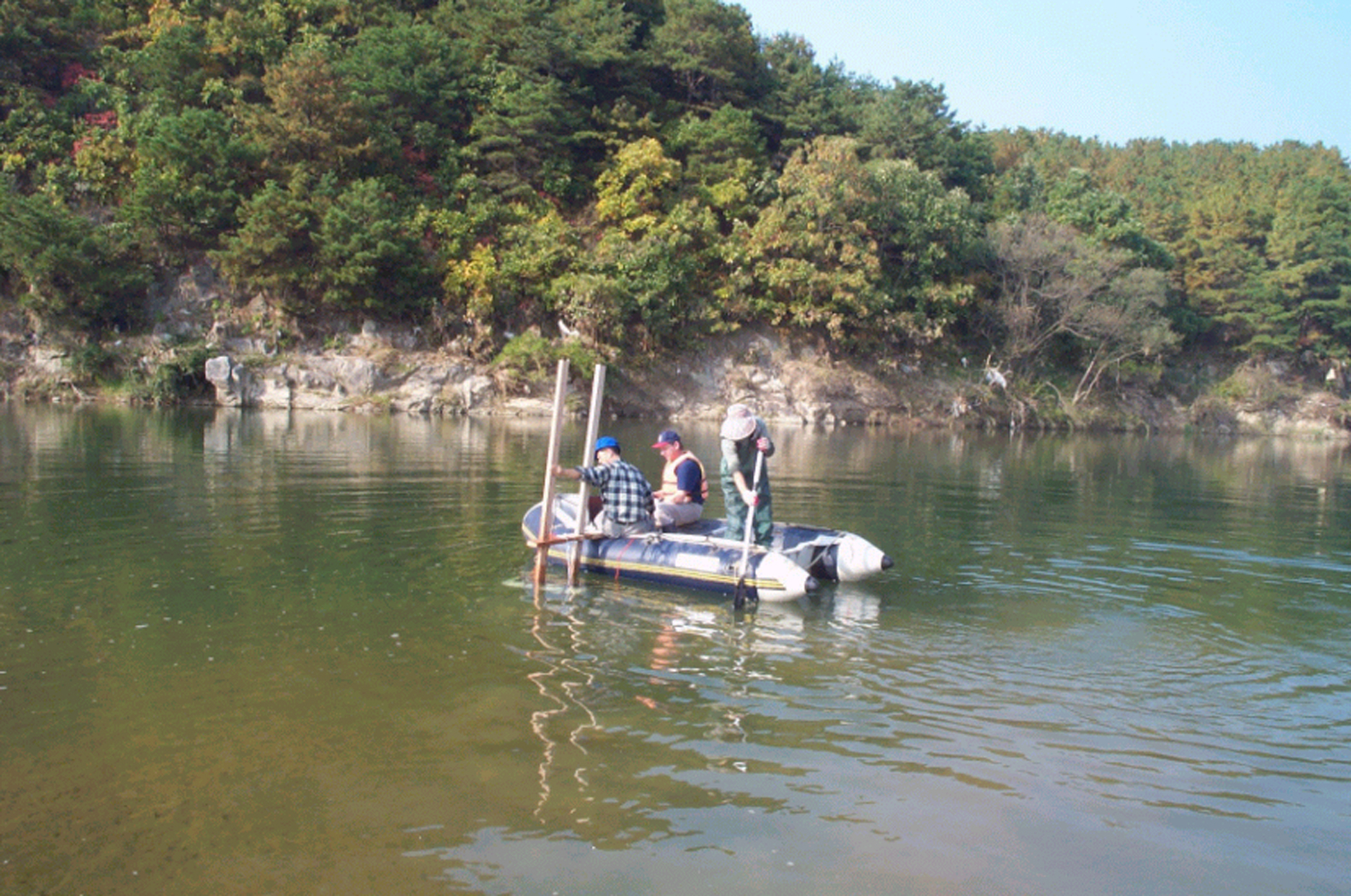

수중안테나에 의한 하상자료 취득장면
(여주시 청미천 당진교 하류 100m 지점)

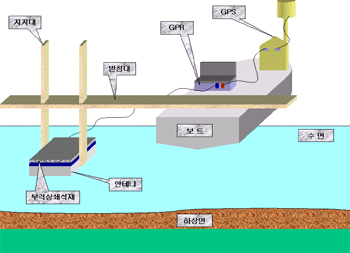

 수중시스템 구성도
 (GPR, GPS, 방수처리된 수중안테나, 받침대, 지지대, 부력상  쇄석재로 구성되어 있다.)







 수면안테나에 의해 측정된 GPR 단면도

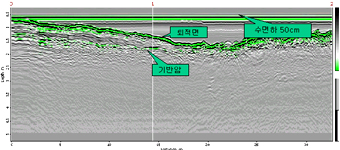

수중안테나에 의해 측정된 GPR 단면도 (50cm 수면하에 위치한 수중안테나에 의해 취득된 자료가 모래퇴적층 하부 기반암으로부터의 반사파를 보다 선명히 보여준다.

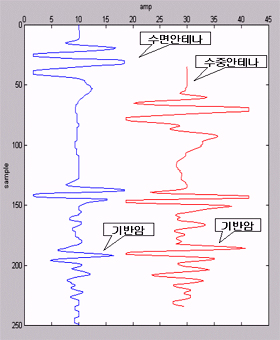

Profile 비교 (좌측 단면도 마크 1 에서의 반사파 강도를 비교한다. 수중안테나에 의한 기반암 반사파의 강도가 30% 이상 대되었음을 있다.)

메뉴로...



  하상변동조사

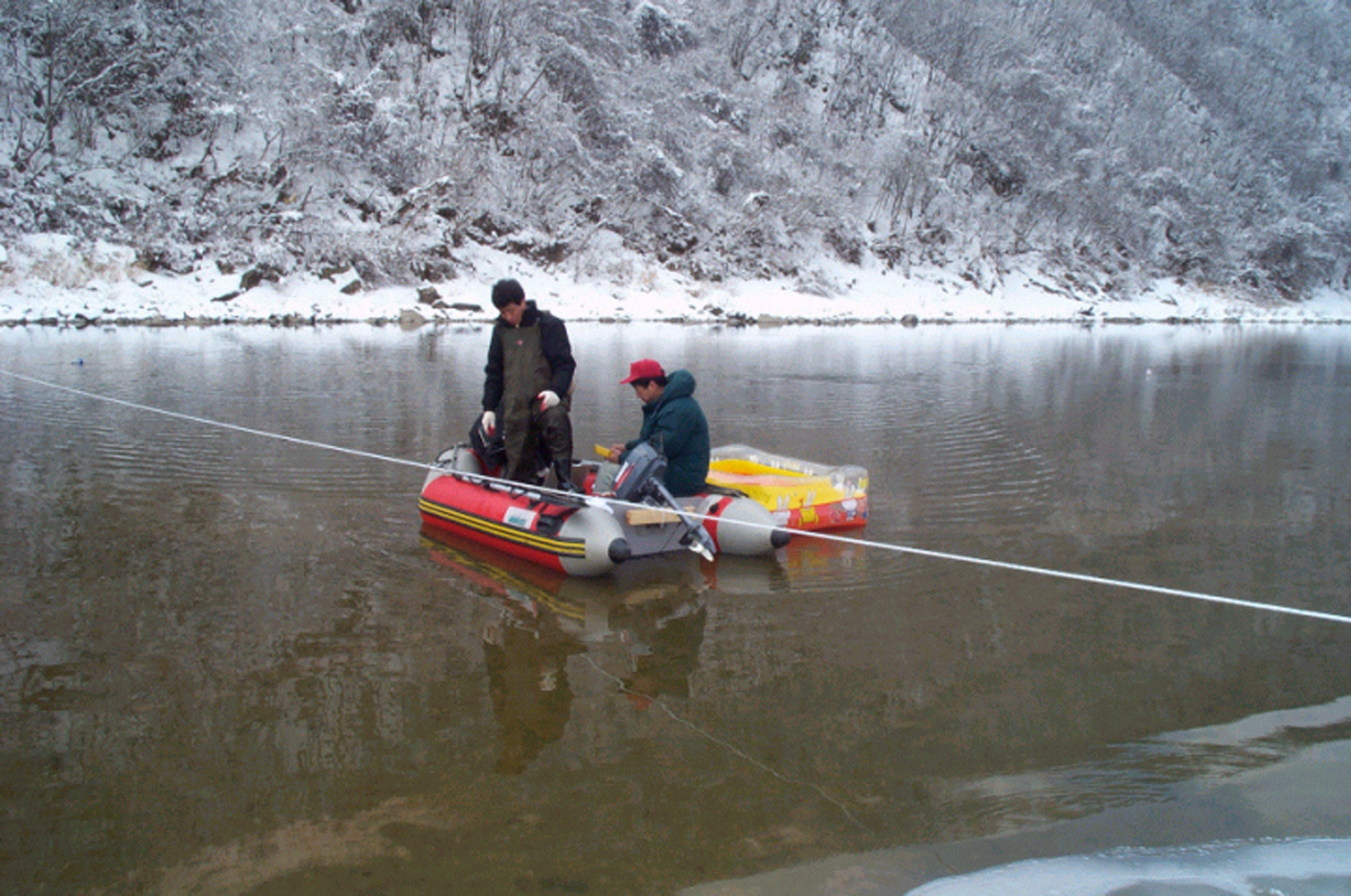

하상자료 취득장면 (원주시 섬강 월호교 남단 1km 지점, 2004 3)

수심측정 장면

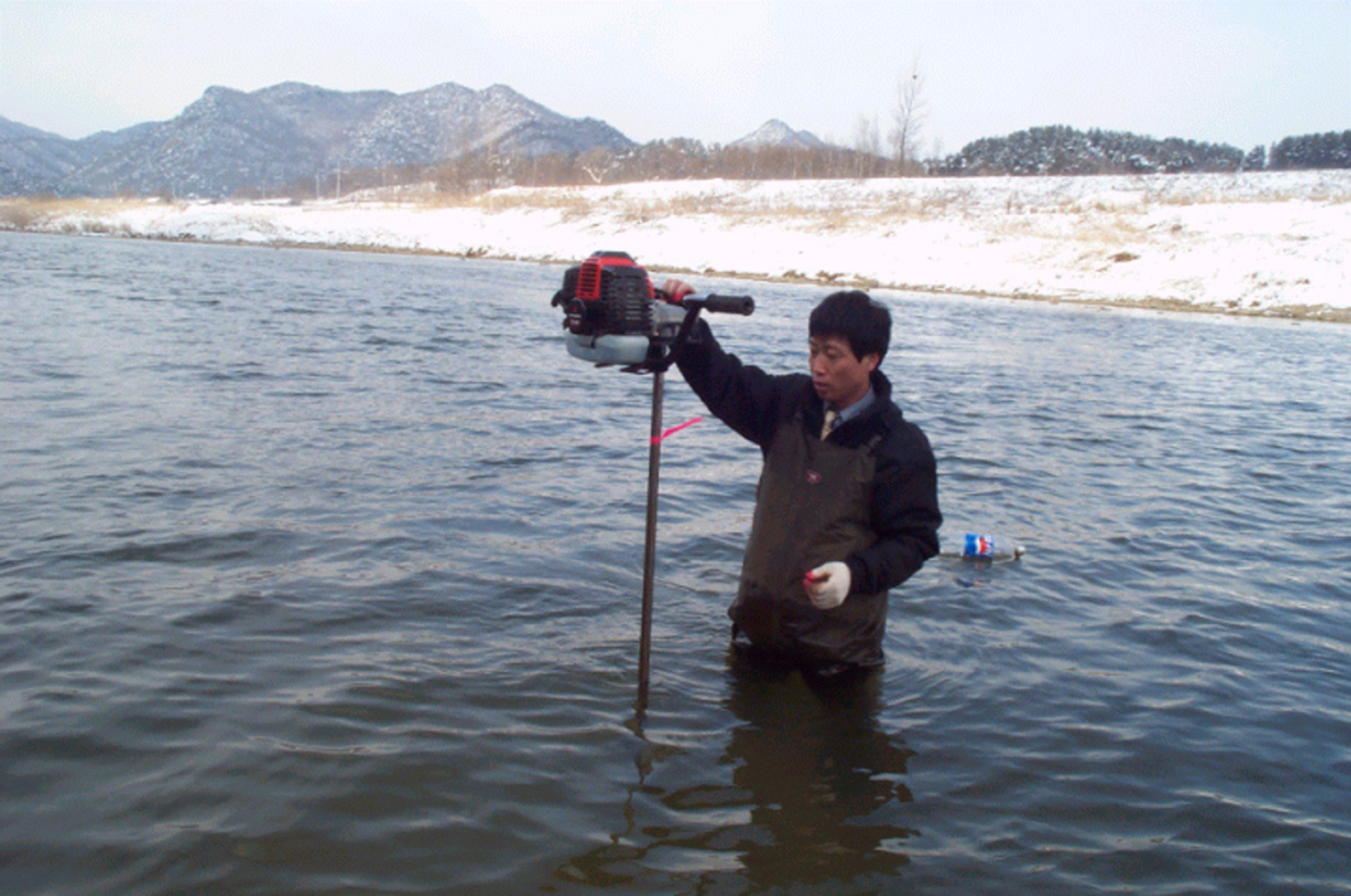

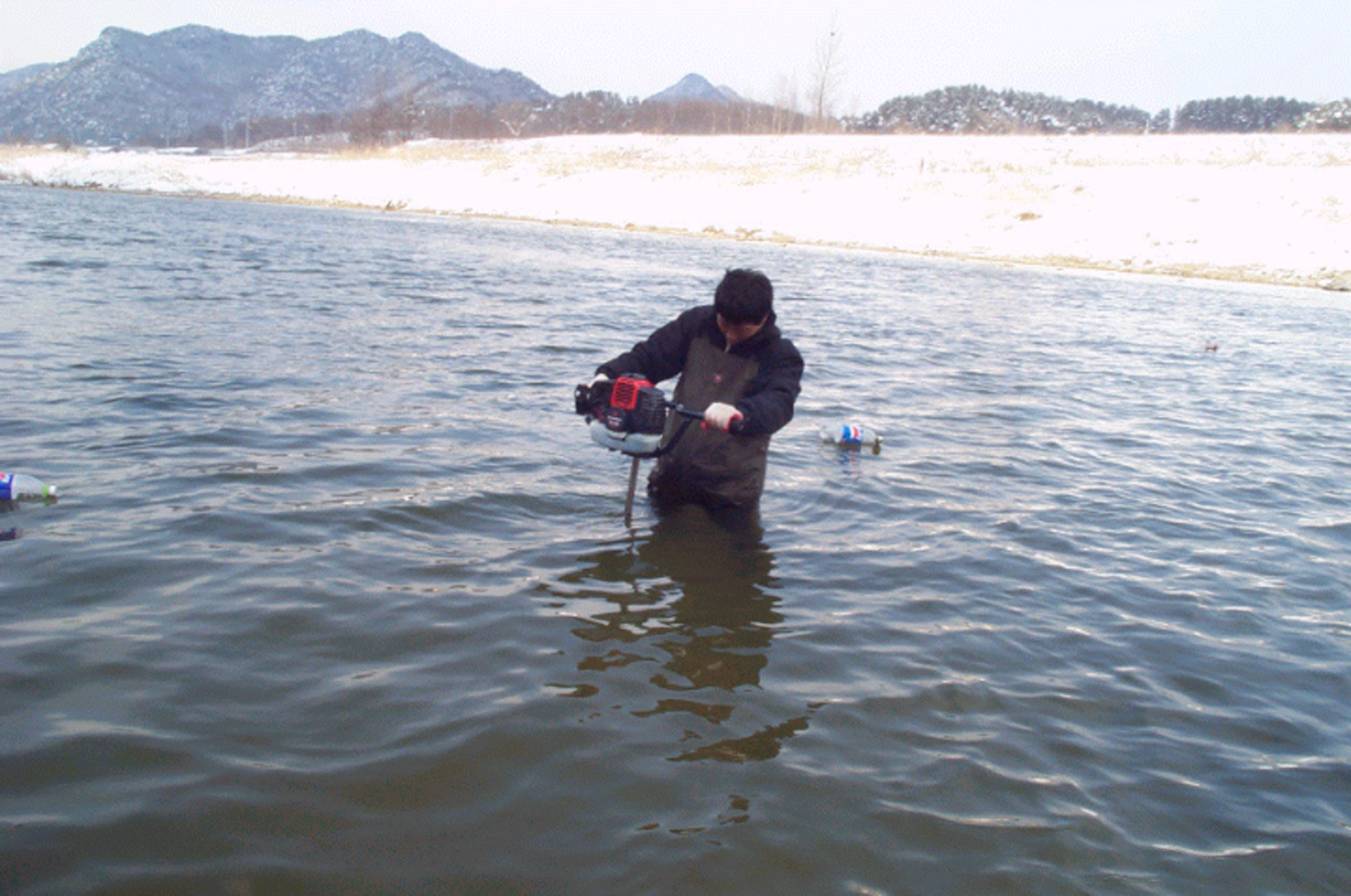

하상굴착 장면

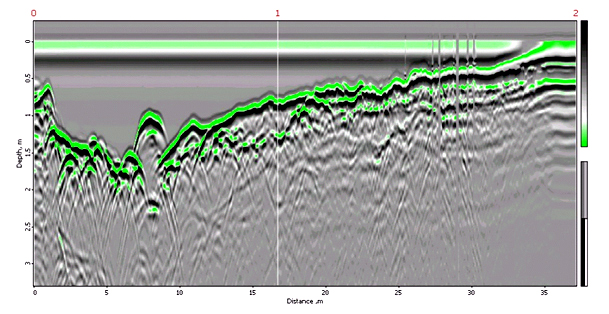

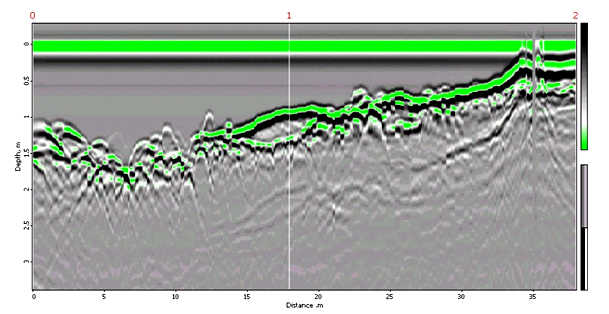

 GPR 단면도 H2 (2002 6 취득자료. 아래 자료취득위치  도 상의 H2 단면.  좌측 자갈지역, 중앙 모래퇴적지역, 우측  모래자갈 혼재지역을 있다.)







합성파 작성 (좌측 GPR 단면도상의 마크 1 지점에서 합성파를 계산하여 측정치와 비교한다. 녹색으로 표시된 합성파가 색의 측정치와 일치한다. 우측의 반사계수는 상기 합성파작성을 통하여 도출된 물리적 변수이다.)

GPR 단면도 H2 (2004 3 취득자료. 아래 자료취득위치도 상의 H2 단면.  상부 단면도에 비해 중앙 모래퇴적지역이 현저 증대되었음을 있다.)


GPR 단면에서 계산된 심도와 굴착에 의한 심도 비교 (2004 자료는 비교적 일치하며, 2002년에는 현재보다 모래층이 엷었으며 수심이 깊었음을 보여준다. 수심이 깊은 이유는 하절기의 유량 증가 때문이다.

메뉴로...



  한강, 북한강 하상조사

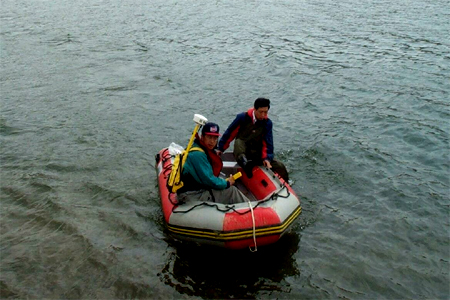

한강 자료취득장면 (미사리-덕소 구간  900m)

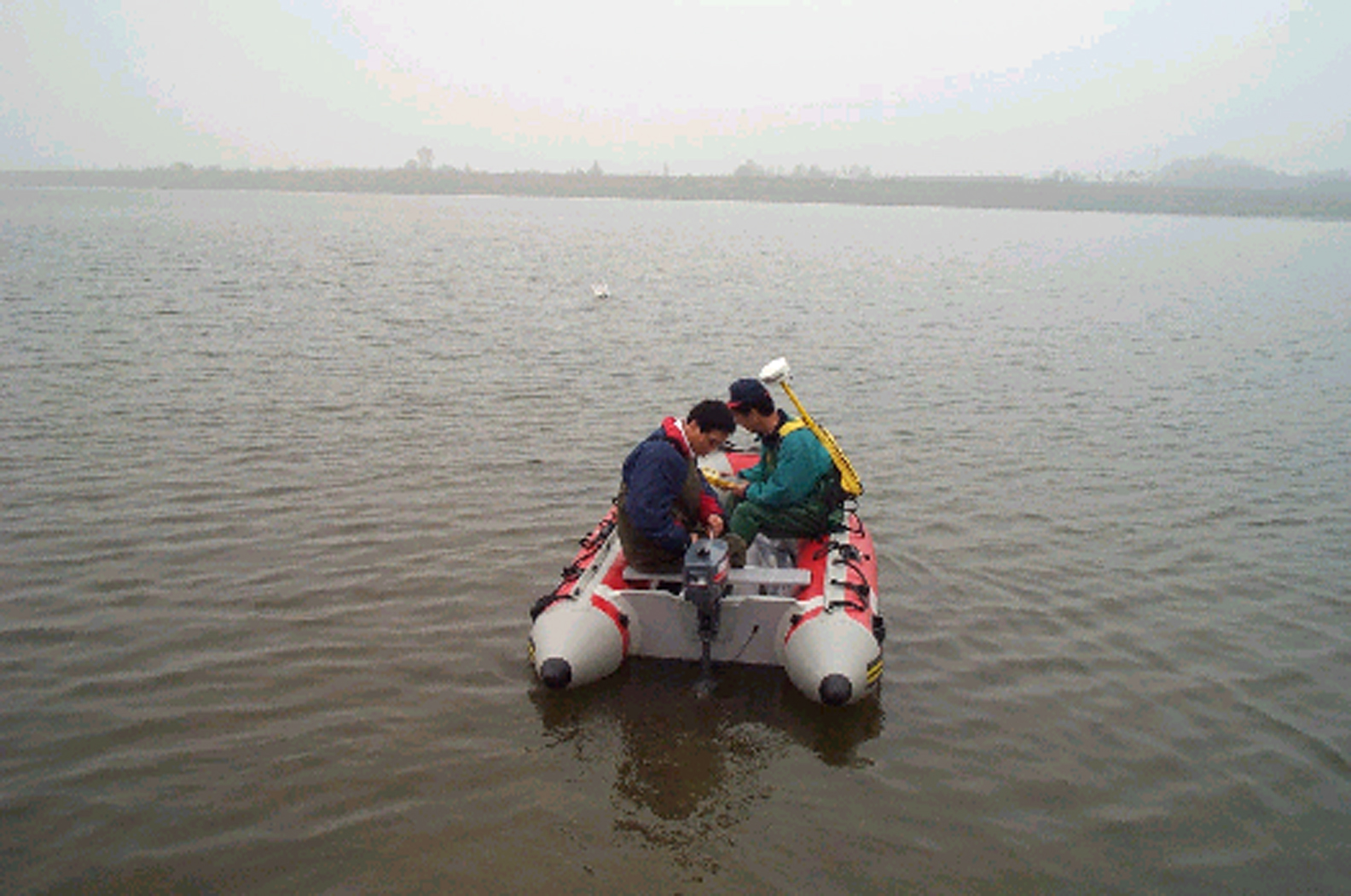

북한강 자료취득장면 (금남리 인근  440m)

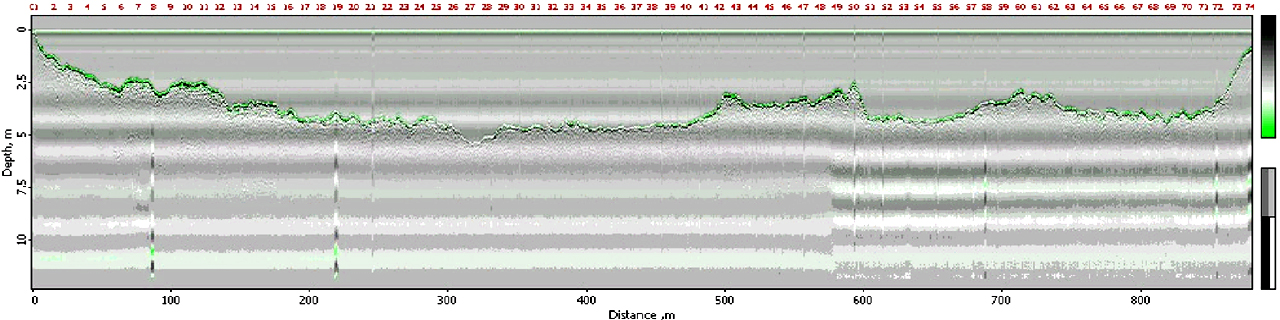

  한강 GPR 단면도 (미사리-덕소 구간을 횡단하는   900m. 전체적인 하상지형을 있으며 평균 수심   4-5m. 기반암 상부 자갈층 위에 옅은 모래층 피복. 좌안인 미사리 방면에는  비교적 두꺼운 모래층이, 우안인   덕소방면에는 진흙층이 적되어 있다.)

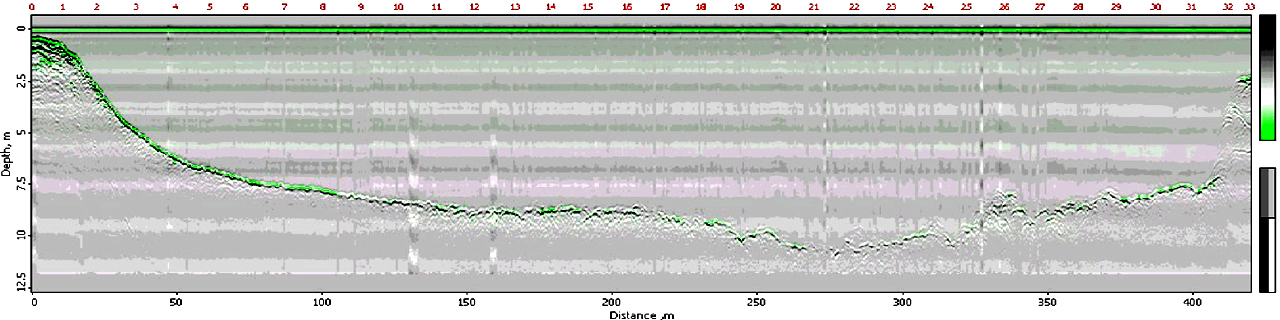

북한강 GPR 단면도 (금남리 인근을 횡단하는   440m. 전체적인 하상지형을 있으며 평균 수심 8-10m, 최대수심 12m. 유역은 수심이 깊으며 대체적으로 암반과 굵은 자갈층으로 이루어져 있으며 옅은 모래층이 피복되어 있는 곳도 . 좌안인 금남리 지역은 모래퇴적층이 약간 있으나, 우안은 가파른 절벽하부 암석지역이다. 130-400m 구간은 기반암 부에 산재한 암석으로 구성되어 있다.)

메뉴로...

  호상퇴적물조사

pal2

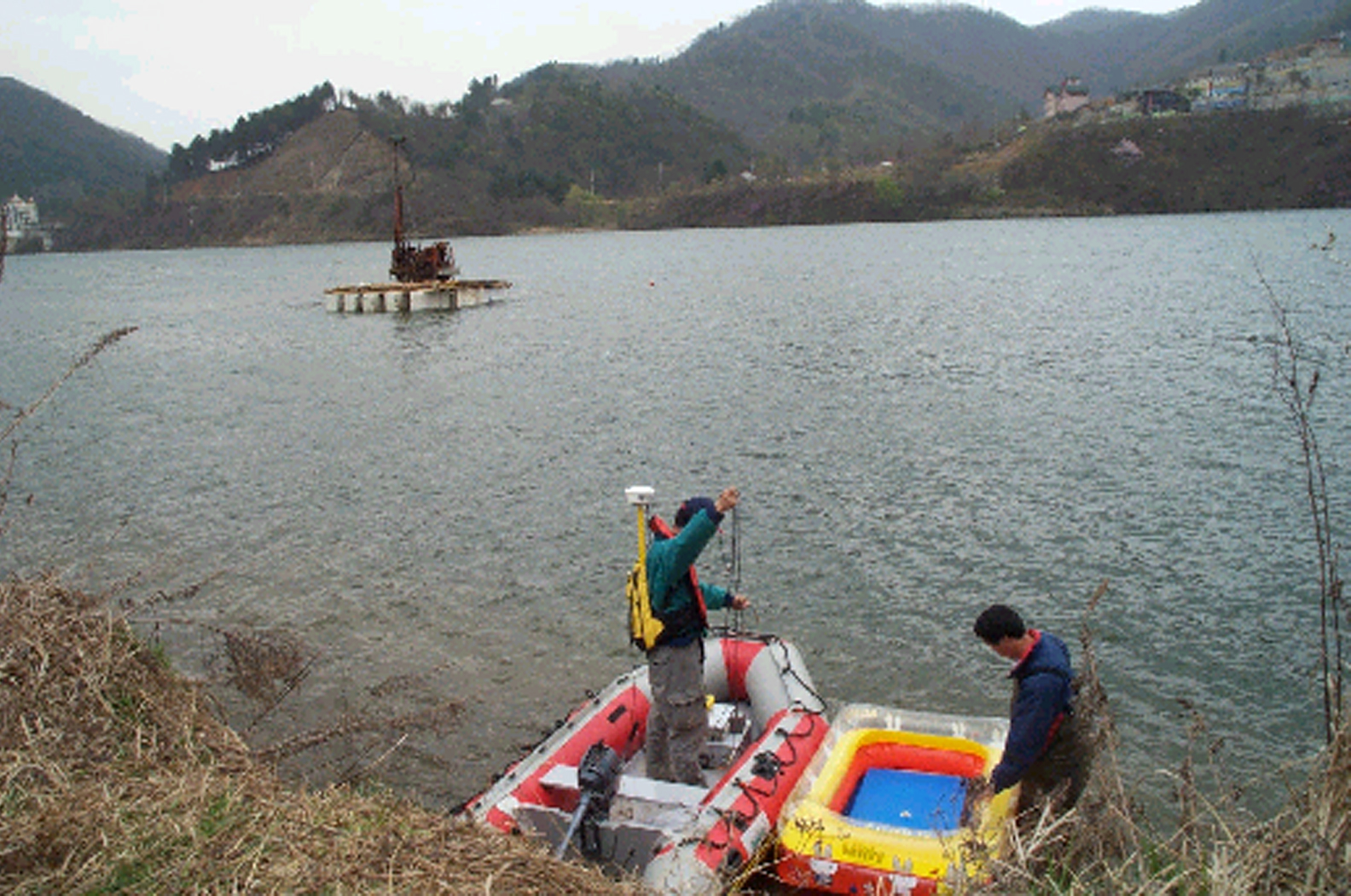

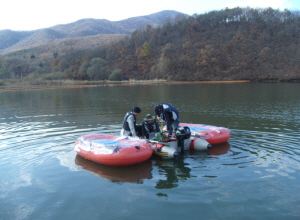

시운전 및 자료취득 장면

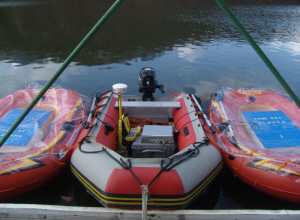

100MHz 안테나를 사용한 GPR 호상조사 시스템





pal3

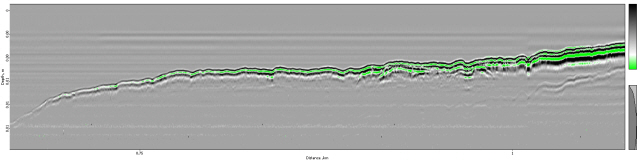

  측정지역 GPR 단면도 (GPR 단면으로 수심  2-15m. 기반암 위에 사질토층이 존재, 50cm 가량 이토층 피복, 일부위치는 자갈층이 혼재되어 있다, 지역에따라 퇴적물은 50~200cm의 이토/점토층으로 이루어져 있으며 심도측정은 실측결과와 동일하였다)를 이용하여 퇴적물, 기반암, 심도조사가 가능하다.

메뉴로...
