  천부 소규모 동공(싱크홀)에 의한 GPR신호



- 아스팔트 직하부에 발달한 소규모 동공(싱크홀)조사를 위하여, 차량탑재형 장비에 의해 탐사된 이상대에 대해 핸드카트 장비를 사용하여 정밀조사를 실시하였다.

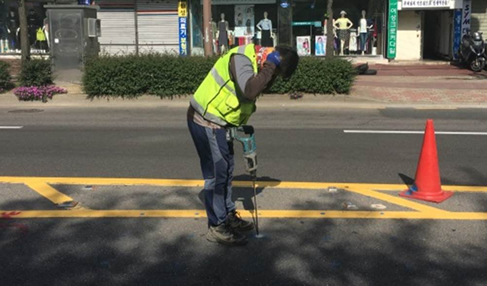

- 그림1은 핸드카트 장비에 의한 정밀조사장면을 보여주며, 그림2는 탐사된 GPR단면 자료를 보여준다. 약 25cm의 아스팔트층 직하부에 잘 발달된 포물선 신호를 볼 수 있다.

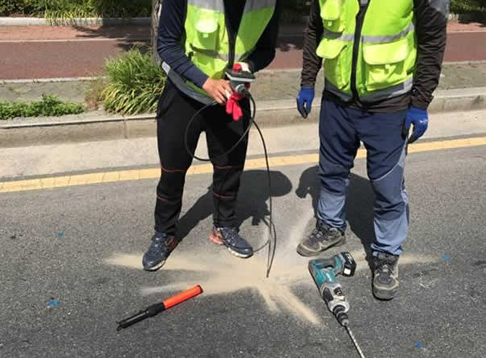

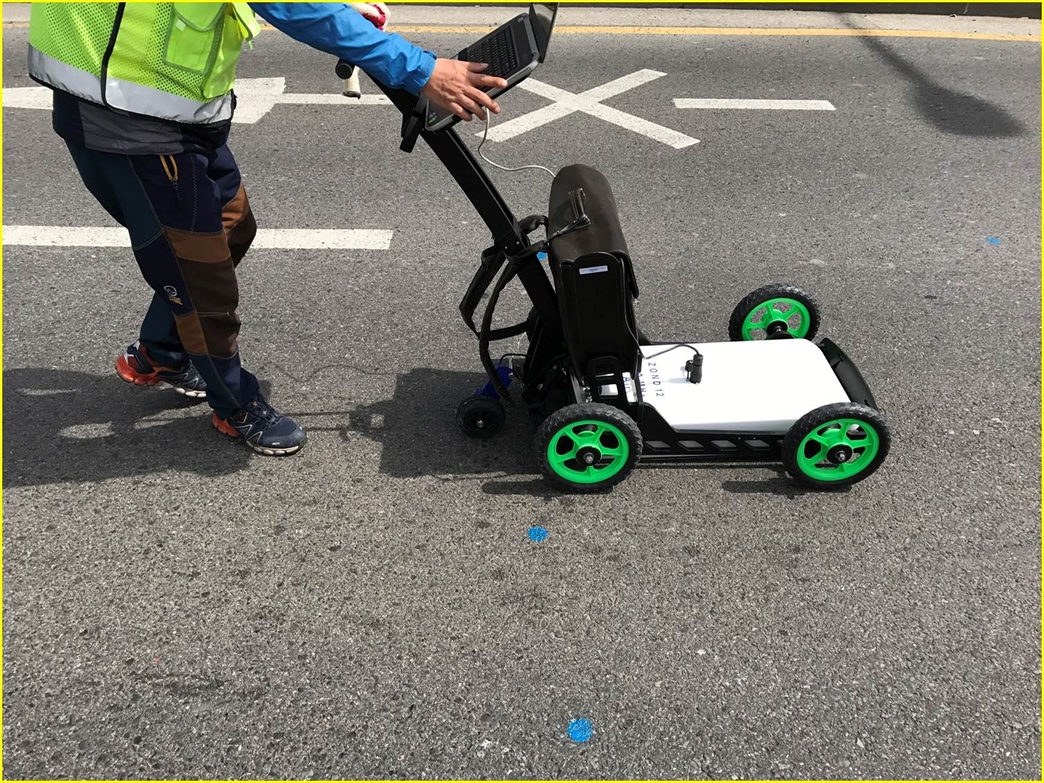

【그림 1】핸드카트 탐사장비







- 아스팔트층 하부 경계면과 그에 인접하여 잘 발달된 기하학적 포물선 신호를 볼 수 있다.

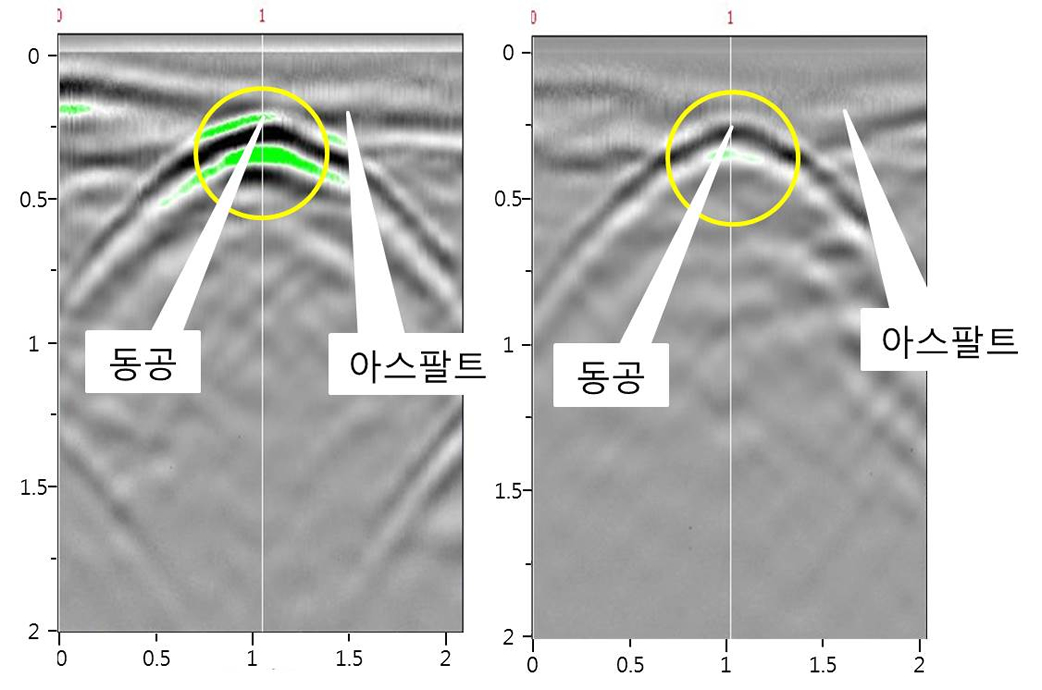

【그림 2】소규모 동공(싱크홀) 자료







- 그림 3은 상기 이상대에 대해 천공을 실시하고, 내시경 촬영을 통하여 확인한 동공의 영상자료를 보여준다.

- 심부 대형 동공이 불규칙한 산(mountain)모양의 포물선 형태의 신호를 보여주는것(WWW.geoglobus.com <싱크홀 탐사장비 3종세트> 참조)에 비하여, 천부 소규모 동공은 기하학적 포물선 형태의 신호를 보여준다.

【그림 3】천공/내시경 영상 사진자료

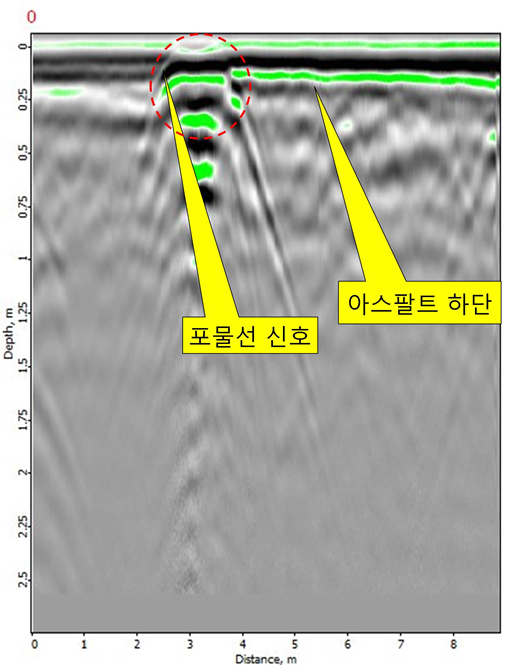

- 그림4는 아스팔트 표면에까지 올라온 소규모 동공에 의한 GPR신호를 보여준다.

- 지표까지 도달한 소규모 동공은 기하학적 포물선 형태의 신호를 보여준다.

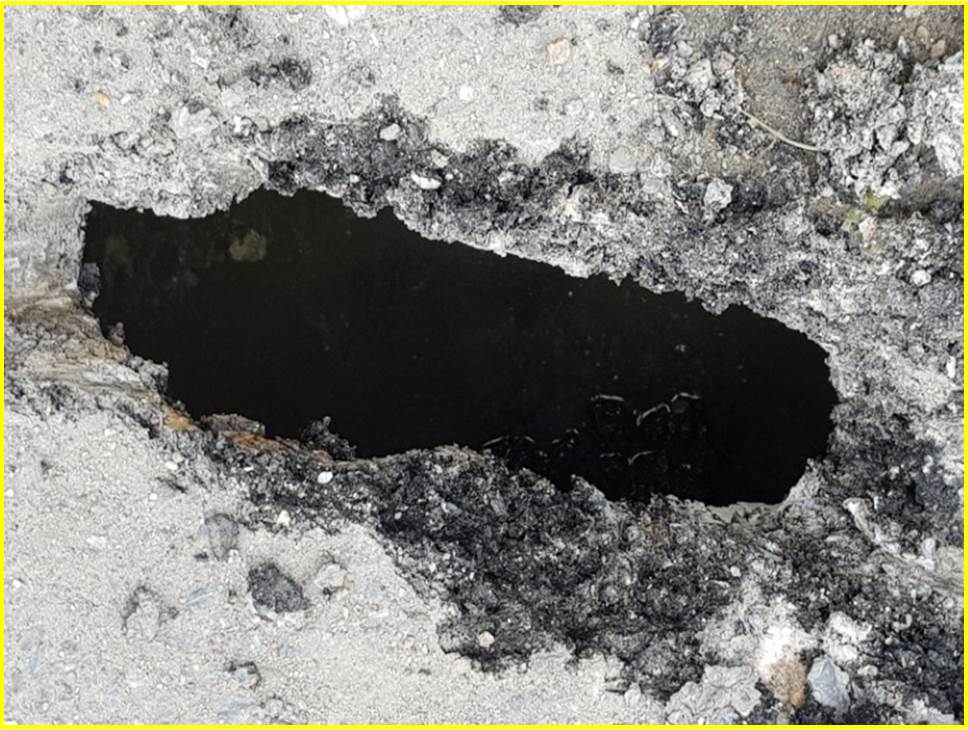

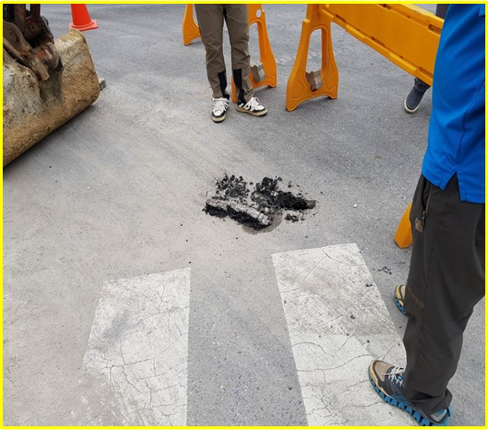

【그림 4】아스팔트 표면에 노출된 싱크홀
