1. 조사 목적

- 지하구조물의 내진설계를 위하여 지반의 동탄성정수(포아송비, 전단계수, 체적계수 및 탄성계수) 파악.
- 시추조사 및 각종 시험결과 등과의 종합적 분석을 통하여 암반의 파쇄정도, 풍화대, 약층판정, 지층구분의 검토 등 지반상태 추정.

2. 기본 원리

- 지표 탄성파탐사로는 지층별 탄성파속도, 특히 횡파 속도측정이 어렵기 때문에 시추공을 이용하여 심도별 탄성파속도를 측정. 초동 주시를 이용하여 깊이구간별 탄성파 속도를 구함.

3. 조사 방법

- 지표에서 탄성파를 발생시키고 시추공 내에 삽입된 수신기(3성분 지오폰)를 통하여 심도별로 탄성파 도달시간을 기록, 분석하여 원지반의 지층별 탄성파속도(종파 및 횡파)를 측정한다.
- 탄성파의 발생 : 햄머를 이용하여 지표에 고정된 플레이트를 수직 혹은 수평 방향으로 가격함. 수직 가격시 입자의 운동이 파의 진행방향과 동일한 종파가 주로 발생되고, 수평 가격시 입자의 운동이 파의 진행방향에 수직인 횡파가 주로 발생된다. 크로스홀 조사 시는 인접시추공에서 소형뇌관 발파.
- 탄성파의 수신 : 3성분(수직성분 1, 수평성분 2) clamping 지오폰을 이용하여 수신. 종파의 경우 주로 지오폰의 수직성분에 기록되고 횡파의 경우 수평성분에 주로 기록됨. 횡파의 가격방향에 따라 위상변화를 보이는데, 정확한 도달시간 기록을 위하여 좌·우 두 방향으로 가격하여 180°의 위상차를 확인한다.
- 탄성파 속도에 대한 자료처리 과정을 거친 후 초동시간을 발췌하고, 역산을 수행하여 탄성파 속도를 구하고 동탄성계수를 계산한다.

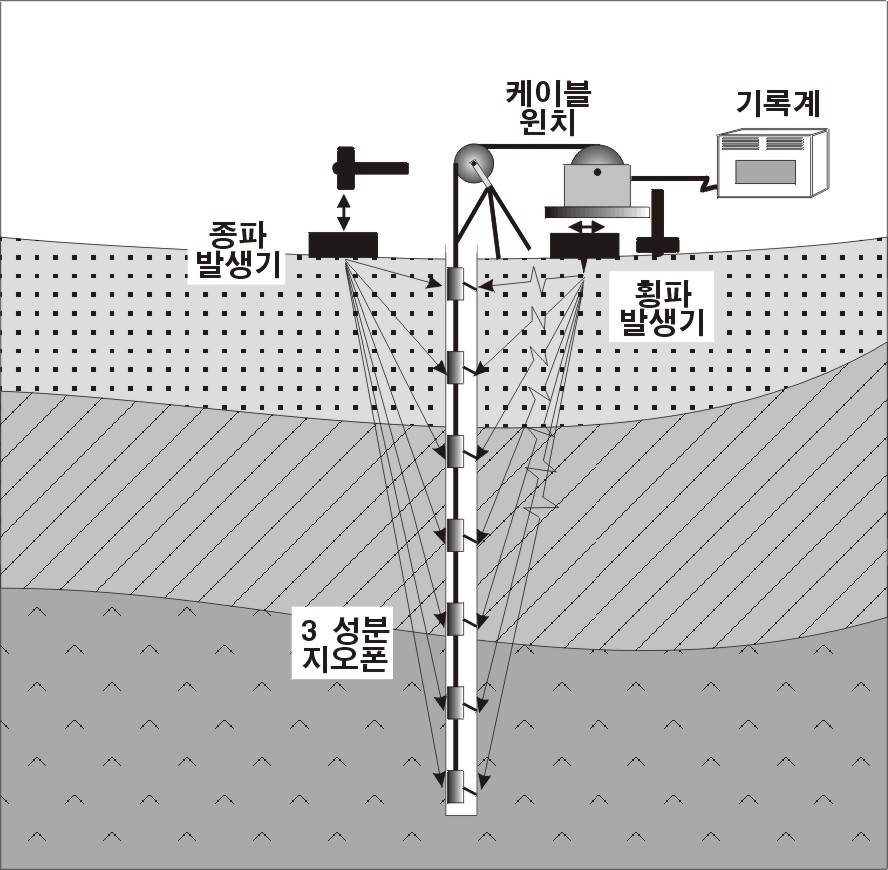

<하향식 탄성파탐사 모식도>

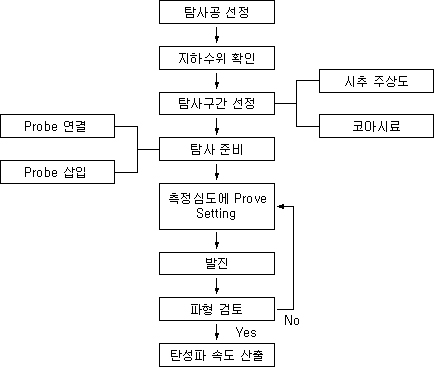

<하향식 탄성파탐사 흐름도>

4. 조사 장비

구 분	장비명 및 주요 재원	장비사진
탄성파 탐사기	Geode24 (미국, GEOMETRICS 사)
탄성파 발생원	Hammer, Plate, 소형뇌관
수신기	Geophone(3성분)

5. 조사 결과

	주시곡선	동적 물성치
