  하상교각 기초조사

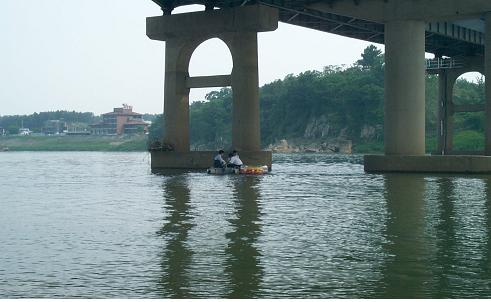

하상교각의 기초형태를 파악하기 위하여 하상 GPR탐사를 실시하였다.

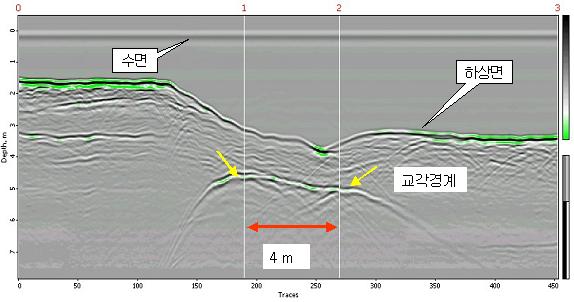

자료상에서 수면과 쇄굴된 하상면을 볼 수 있으며, 그 하부에 교각기초로부터의 반사파를 볼 수 있다. 노란색 화살표는 폭 4m의 교각경계를 나타내며, 연장된 반사파의
sidelobe길이에 의해 우물통기초임을 추정할 수 있다.
