2m70cm 깊이 직경30cm PE관로 탐사 ( Python-x GPR )

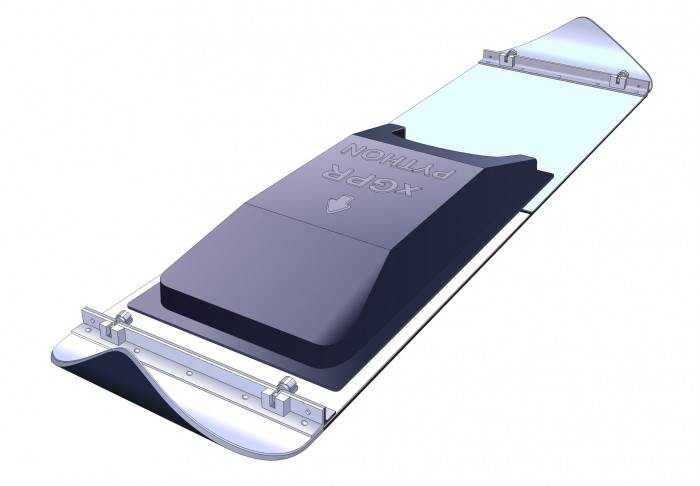

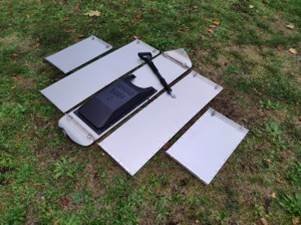

- 그림1은 2m70cm깊이 직경30cm PE관로 탐사에 사용된 Python-x GPR의 모습을 보여준다.

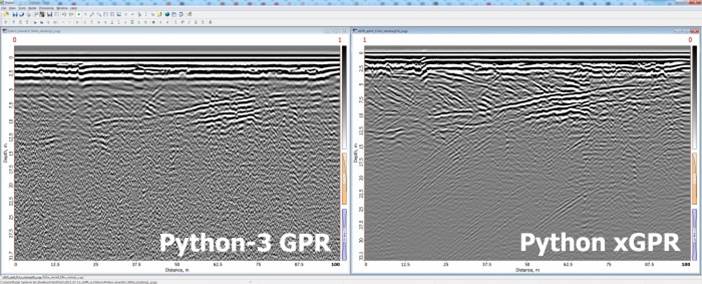

- 우하의 그림은 이전 버전인 Python-3와 신형 버전인 Python-x로 취득한 자료를 비교한다. Python-x의 자료가 분해능이 높음을 볼 수 있다.


<그림 1> Python-x GPR

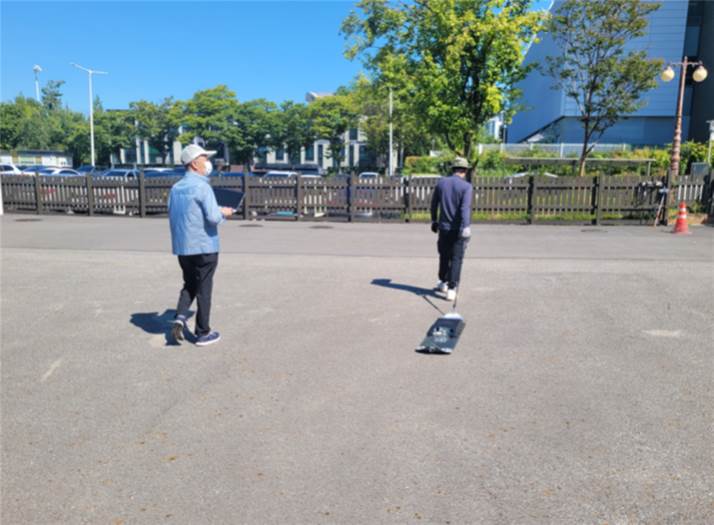

- 그림2는 Python-x GPR을 사용하여 취득한 탐사장면과 탐사자료 단면을 보여준다.

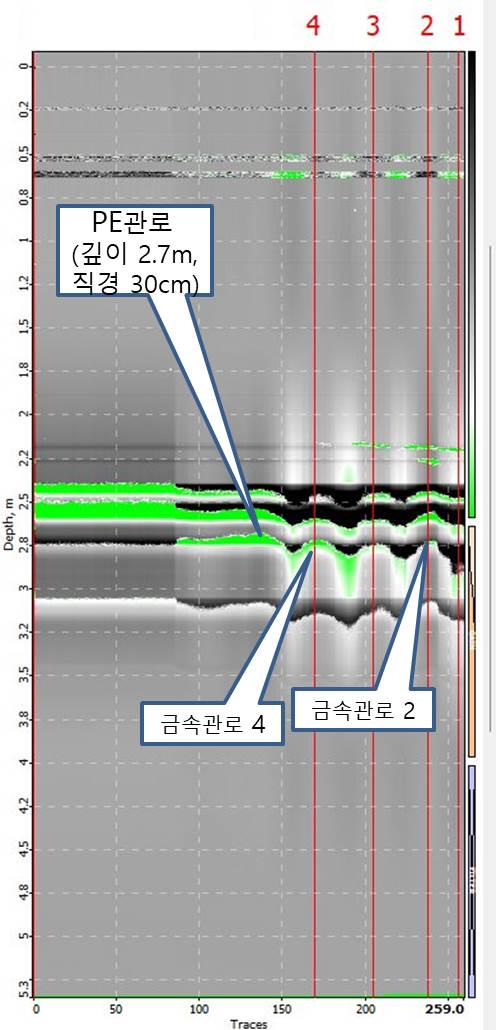

- 자료단면의 우측에 4개의 금속관로가 있으며, 좌측 2m70m 깊이에 직경 30cm의 PE관로가 관찰된다.
    <그림 2> Python-x GPR에 의한 탐사장면과 탐사자료 단면
