  저주파 GPR에 의한 심부지반침하조사 예



- 저주파 GPR탐사시스템 Python-K, 50∼25 MHz (탐사깊이 : 약 10-20m)를 사용하여 심부지반침하조사를 시행하였다.

-【그림 1】은 GPR탐사 장면을 보여주며, 【그림 2】는 지표함몰 전 GPR탐사자료를 보여준다. 40∼80m 구간 약 10m 깊이에 지반침하에 의한 하향굴곡을 볼 수 있다.
  하향굴곡은 지하수유출에 의한 밀도감소로 등밀도곡선이 하향하여 나타난다.

-【그림 3】은 동일구간 지표함몰 후 지반보강 공사장면 사진을 보여준다.

-【그림 4】는 함몰구간에 수십 개의 그라우팅 지반보강 공사후의 GPR탐사자료를 보여준다. 그라우팅흔적과 지반침하(하향굴곡)완화 흔적을 볼 수 있다.

-【그림 5】는 지하수 재주입 후의 GPR탐사자료를 보여준다. 지반침하흔적이 훨씬 더 완화되었음을 볼 수 있다.

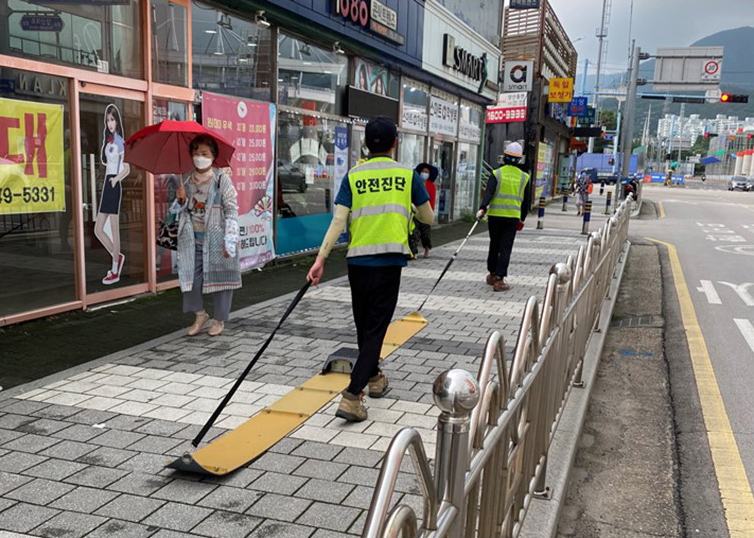

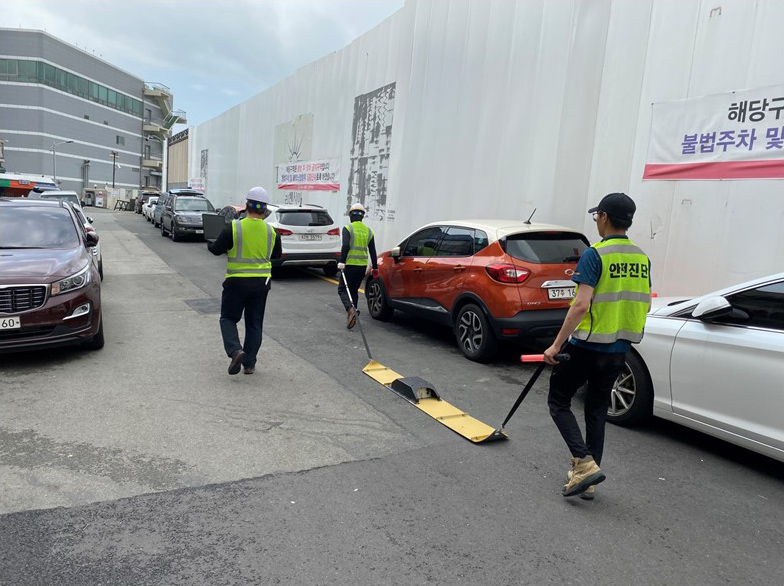

                              【그림 1】GPR탐사 장면

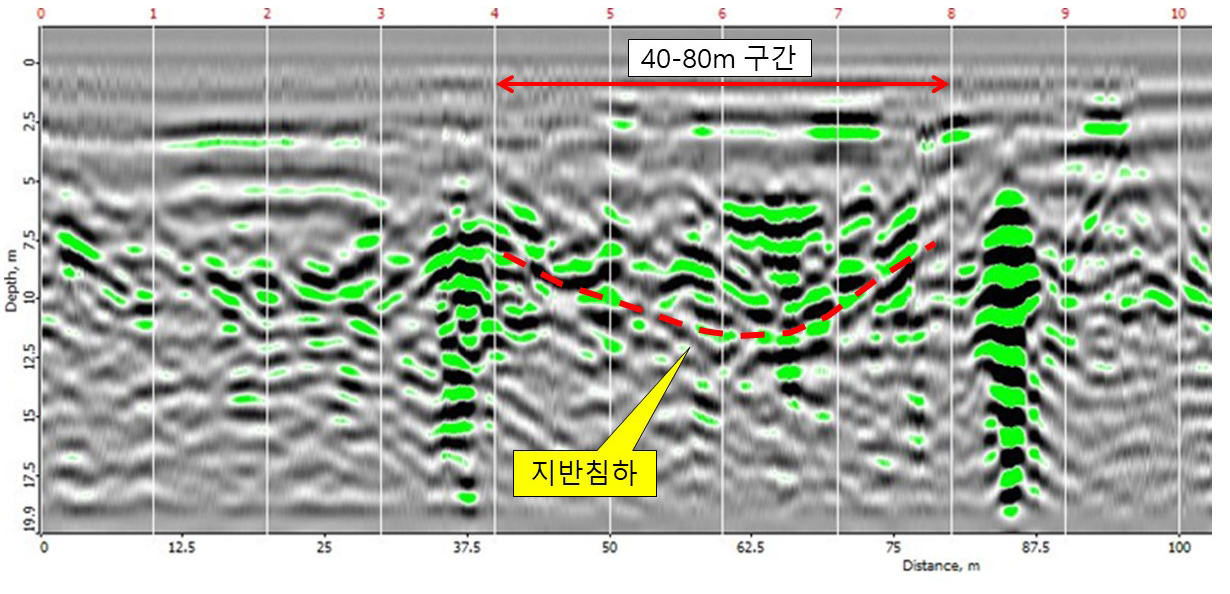

【그림 2】지표함몰 전 GPR탐사자료

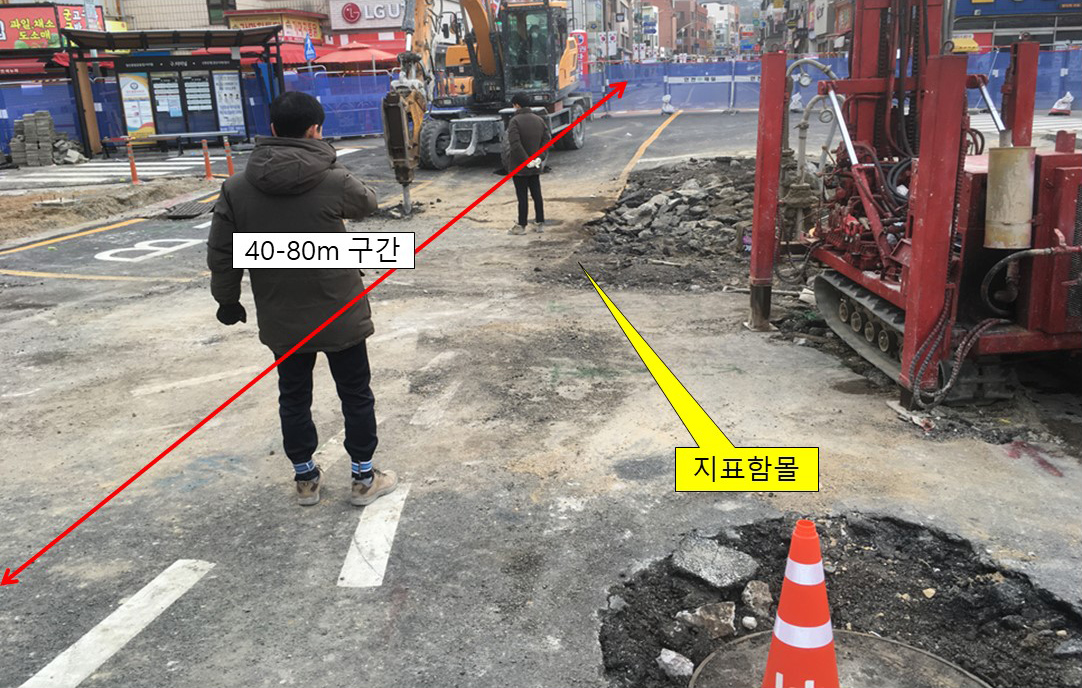

【그림 3】지표함몰 후 지반보강 공사 중

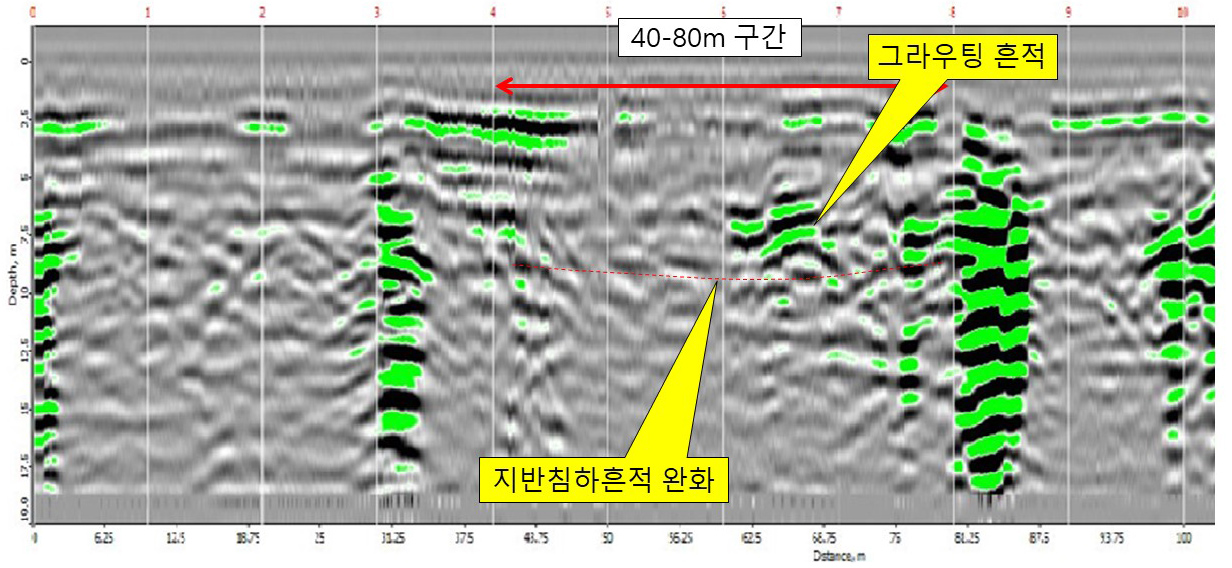

【그림 4】지반보강 공사 후 지반보강 GPR탐사자료

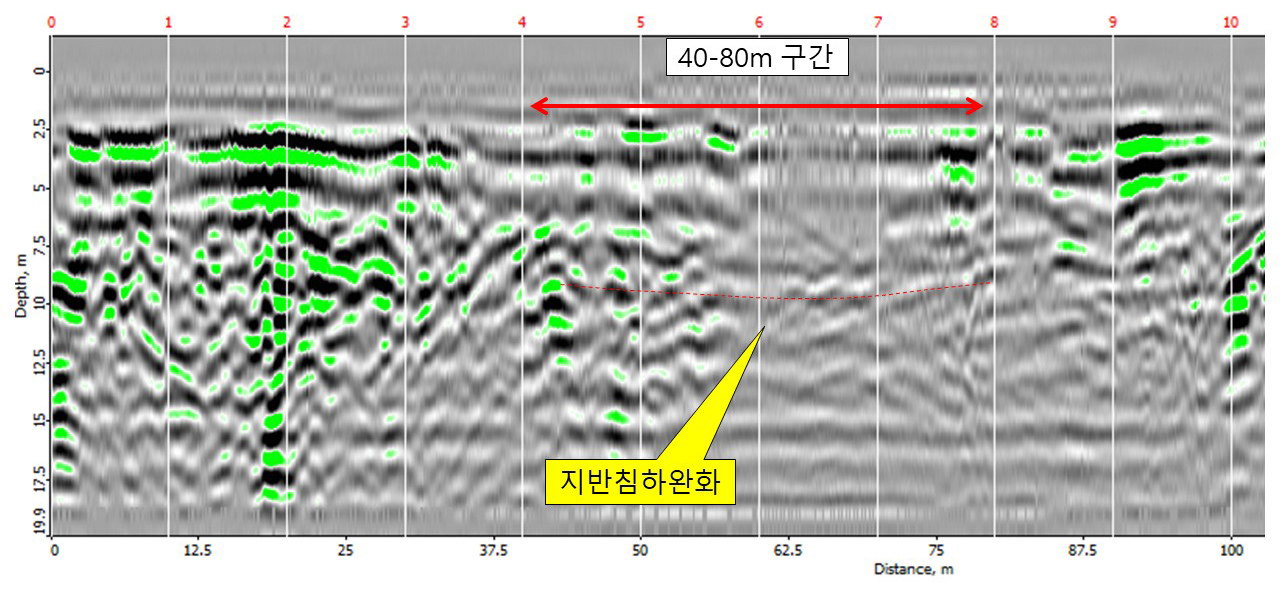

【그림 5】지하수 재주입 후 GPR탐사자료







-
