  RC 옹벽 상부 지반침하조사



- 옹벽상단 난간을 따라 2m간격, 16m 연장으로 400MHz 와 50MHz GPR단면을 취득하였다. <그림1 조사위치도>

- 천부 (0-2.5m) 단면 : 약 0.5m부터 지반처짐이 있으며 이상체도 몇 군데 관찰 된다. <그림2 천부 (0-2.5m) GPR단면>

- 심부 (0-15m) 단면 : 2.5m-7.5m 깊이에도 지반침하가 관찰되며, 10m 깊이에 이르러 지반이 안정되는 것으로 보인다. <그림3 심부 (0-15m) GPR단면>

- 약 10m 까지 지반침하가 발생하고 있으며, 이로 인한 측력에 의해 옹벽이 부풀어 있다.

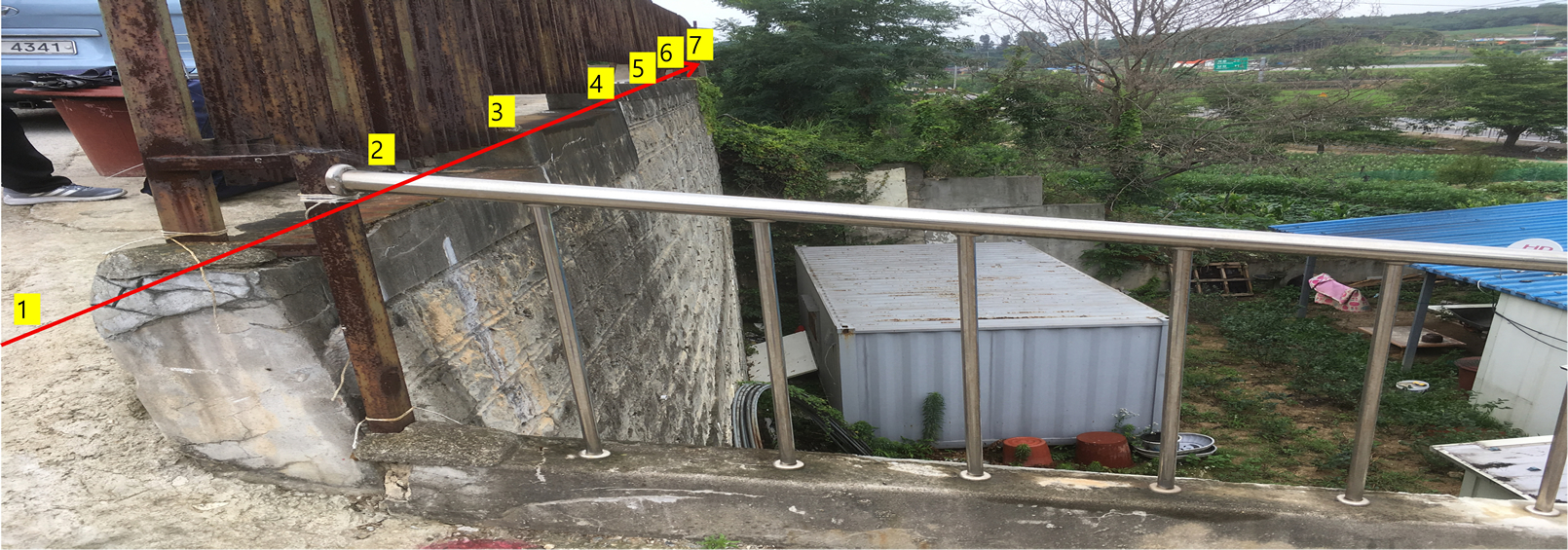

【그림 1】조사위치도

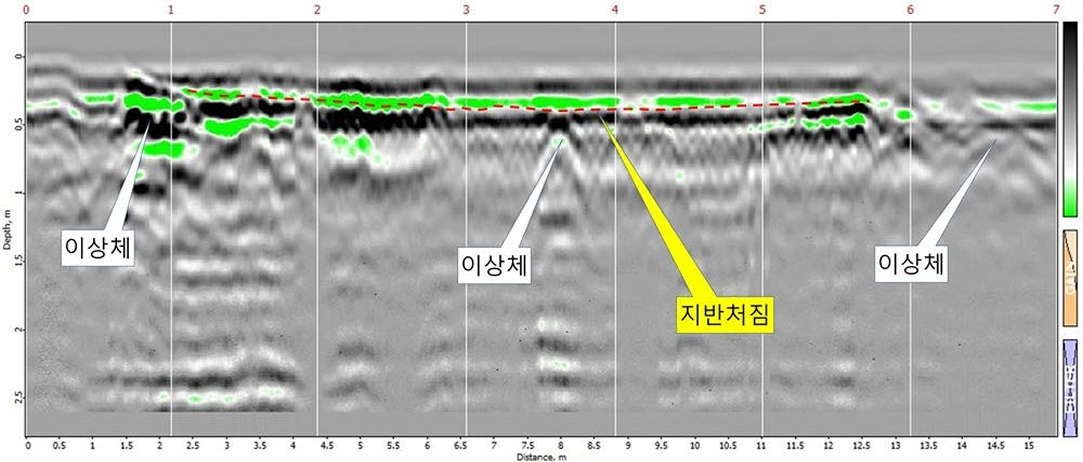

【그림 2】천부(0-2.5m) GPR단면







【그림 3】심부(0-15m) GPR단면



-
