  철로하부 추진관거 공사 전/중/후 지반침하 조사



- 철로하부에 추진관거 공사 전/중/후 3차에 걸쳐 지반침하 조사를 실시하였다.

- 그림1은 공사전, 그림2는 공사중, 그림3은 공사후 단면을 보여준다.

- 공사구간(하부 노랑색 박스) 상부의 지반이 공사전에는 평평하였으나, 공사중에 처짐이 발생하고, 공사후에는 현저히 침하되었음을 보여준다.

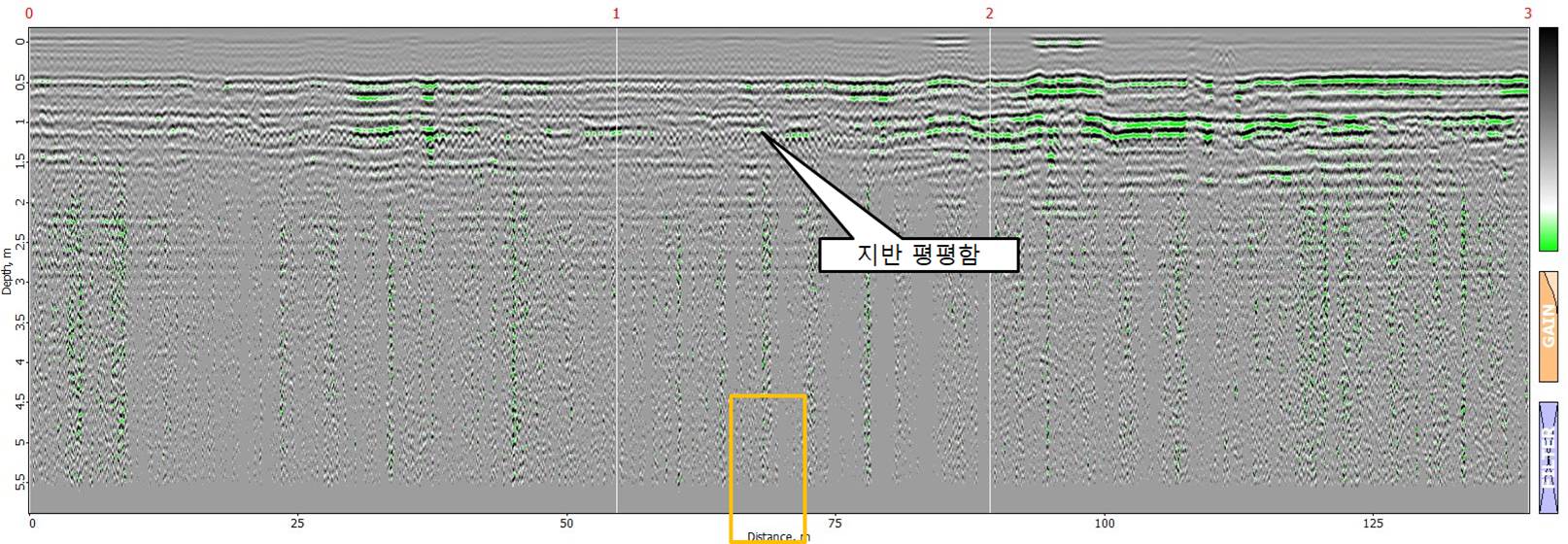

【그림 1】공사전 자료

- 공사예정구간(노랑색 박스) 상부지반이 비교적 평평함.

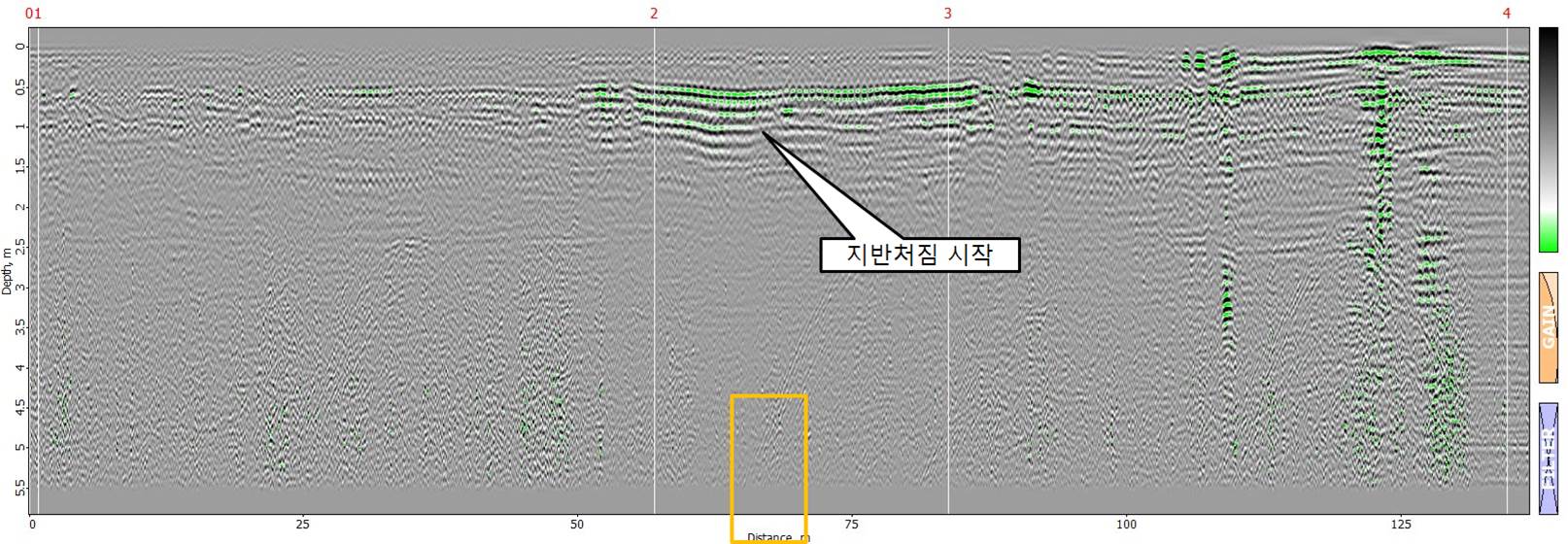

【그림 2】공사중 자료

- 공사 시작후 공사구간(노랑색 박스) 상부지반에 처짐이 시작됨.

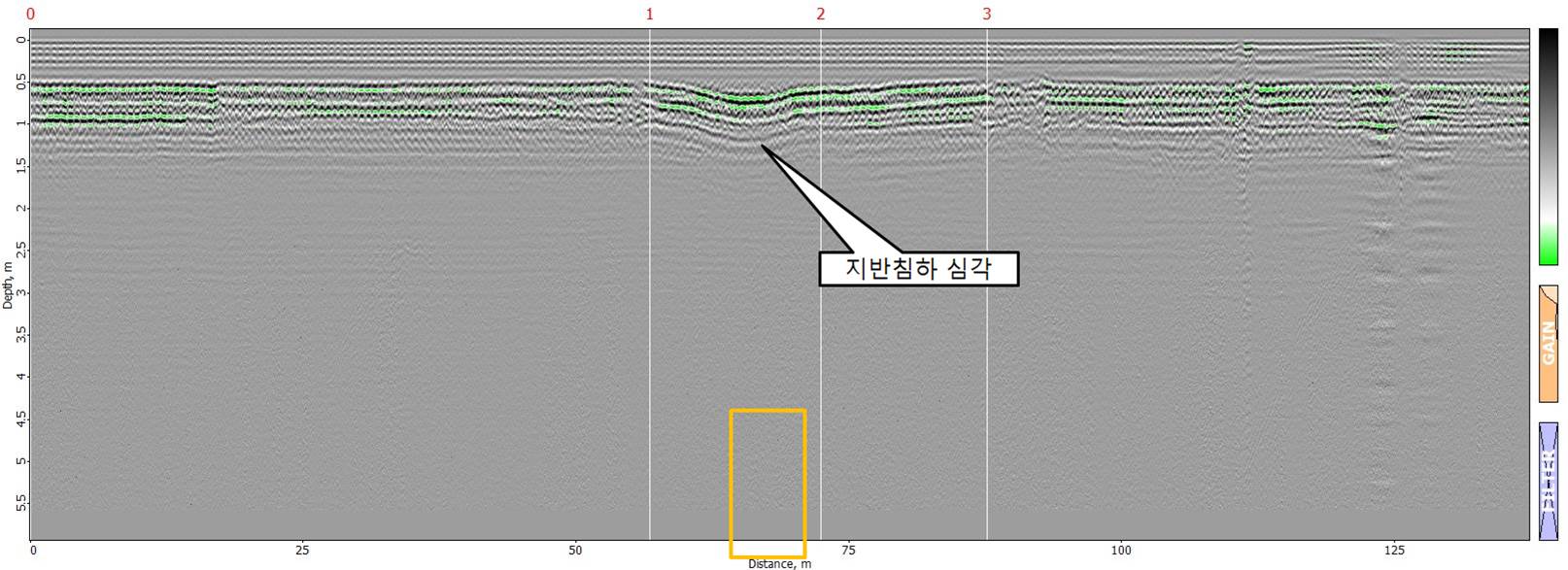

【그림 3】공사후 자료

- 공사후 공사구간(노랑색 박스) 상부지반의 침하가 진행 되고 있음.



-
