  고속철 콘크리트 도상 하부 지반침하 조사



- 고속철도 콘크리트 도상 구간에서 도상 하부 지반침하 조사를 실시하였다.

- 그림1은 철근구간 단면을 보여주며, 그림2는 상/하행 철로중앙부의 무근구간 단면을 보여준다.

- 철근구간에서는 도상 하부의 지반침하/공극 등의 판별이 분명하지 않으나,

- 무근구간에서는 도상 하부 지반침하와 이로 인해 도상하단에 발달한 공극(검은부분)을 선명히 볼 수 있다.

- 지반침하는 도상 하부 충진재/성토재의 차등침하에 기인한 것으로 보인다.

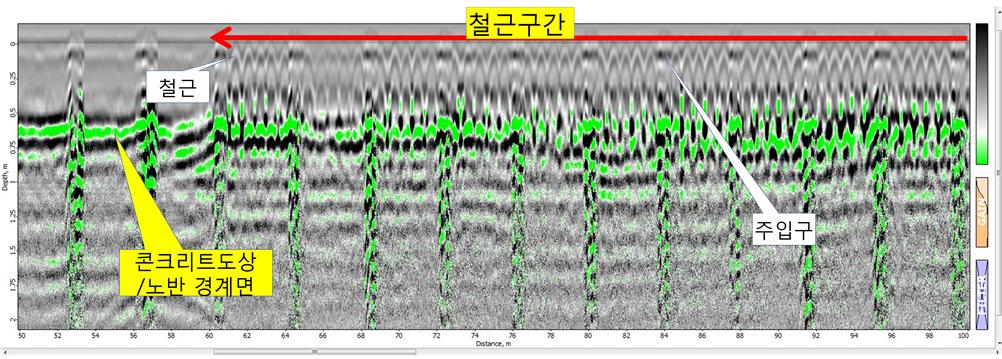

【그림 1】철근구간 단면

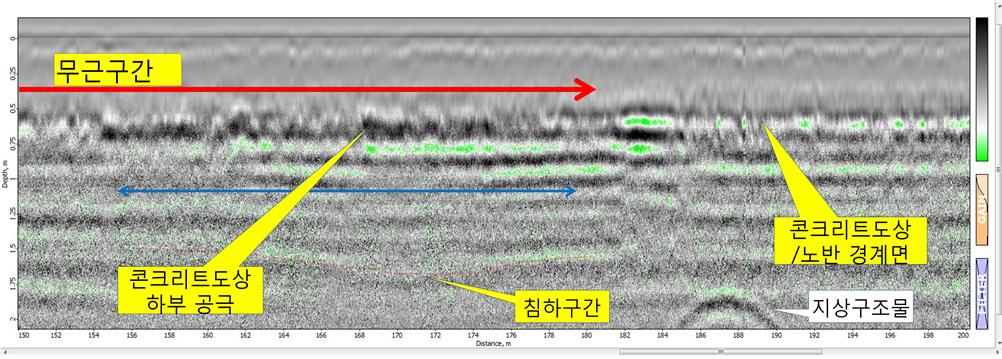

【그림 2】무근구간 단면
