  록볼트 시공상태 조사



- 설계도서상의 록볼트 시공계획과 실제 시공된 록볼트 수량이 일치하는지 조사하기 위해 철도용 지미시스템을 사용하여 GPR탐사를 실시하였다.

- 그림1은 조사장면을 보여주며, 그림2는 록볼트 조사를 위한 탐사측선 배치 등을 보여준다.

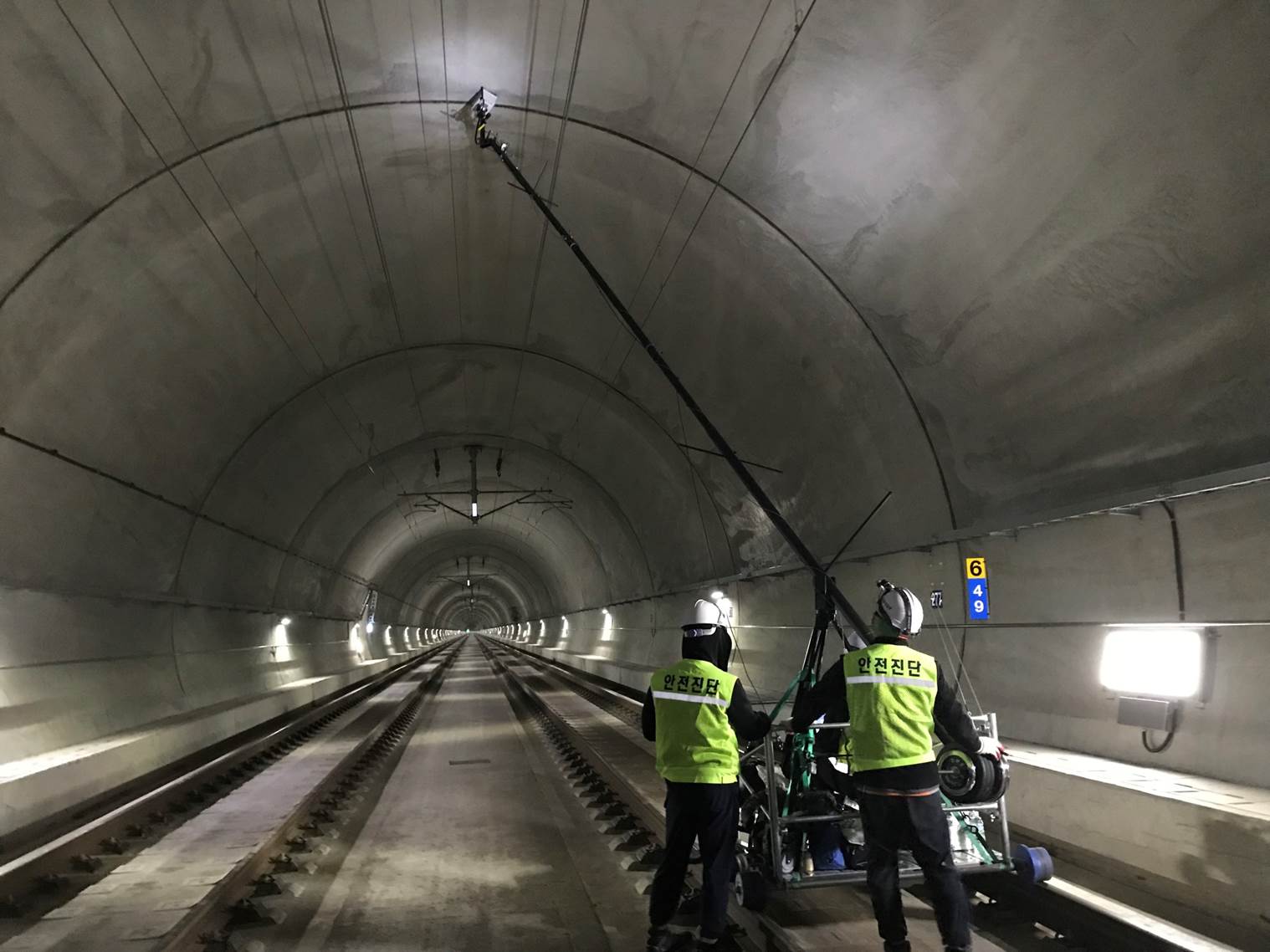

【그림 1】록볼트 조사장면







- 조사대상 span의 연장은 10m이며, 30cm 횡간격으로 10m 연장의 45개 종측선 자료를 취득하였다. (구조물 간섭구간 제외)

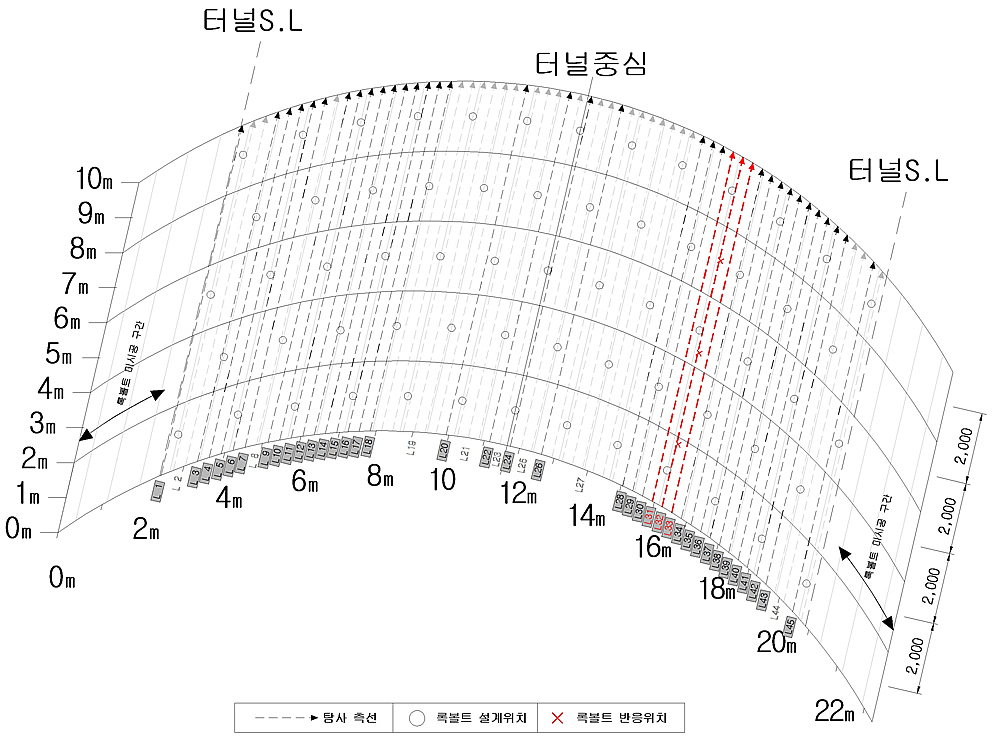

- 그림2는 탐사측선 위치(검은색 점선), 록볼트 설계위치(검은색 원), 록볼트의 GPR data상 반응위치(붉은색 점선구간 X표) 등을 보여준다.

- 그림3의 예시구간(측선 31/32/33) 자료 참조.

【그림 2】록볼트 조사측선 배치도

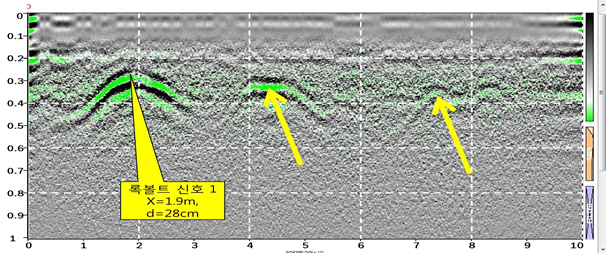

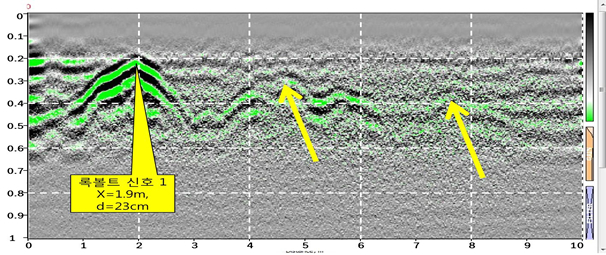

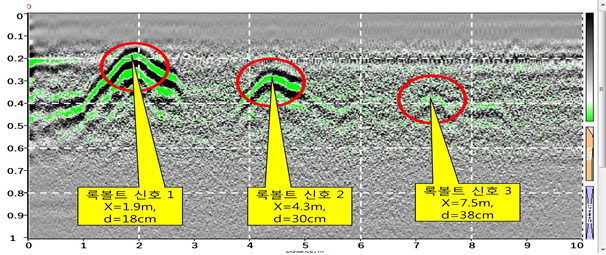

- 그림 3은 측선 31/32/33의 GPR단면을 보여준다. 수평적으로 x=1.9m, 4.3m, 7.5m 위치에서 록볼트 신호를 볼 수 있다.

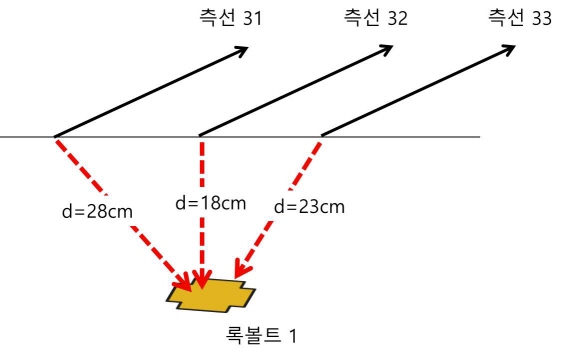

- 록볼트 1 의 깊이는 측선31에서는 28cm, 측선32에서는 18cm, 측선33에서는 23cm로 나타난다. 이는 우측 그림에서 보는 바와 같이, 실제 록볼트의 위치는 측선32의 수직 하부에 있으나, 측선31과 측선 33에서는 경사져서 보기 때문에 GPR 단면상의 깊이가 조금 더 깊게 나타난 것으로 해석된다.

【그림 3】예시 구간자료 (측선 31/32/33)

측선 31
측선 32
측선 33
