  도로터널 GPR탐사 시스템



- 1500MHz 비접촉식 안테나와 촬영용 지미집을 조합하여 고속철도 터널천정 GPR 탐사시스템을 구성하였다.

- 그림1은 탐사장면을 보여주며, 그림2는 탐사자료를 보여준다.

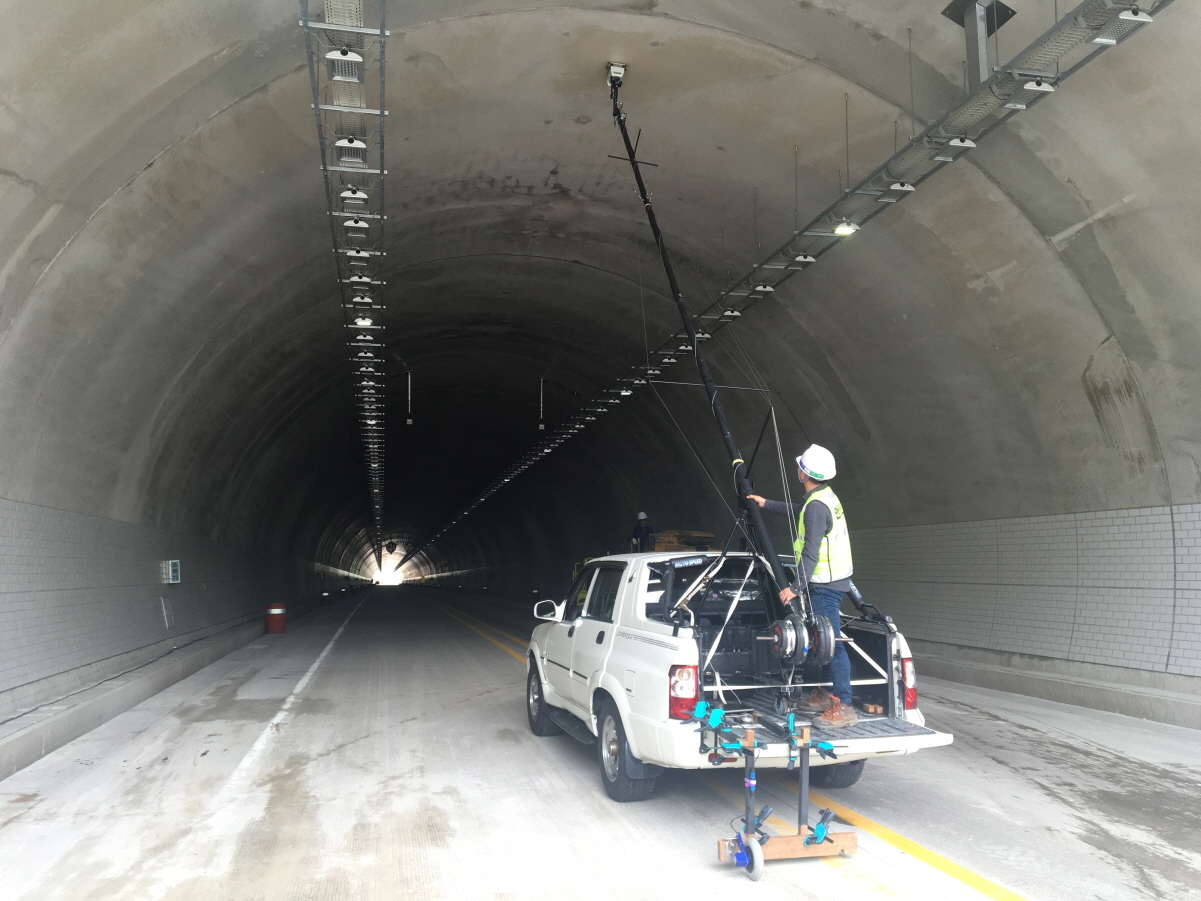

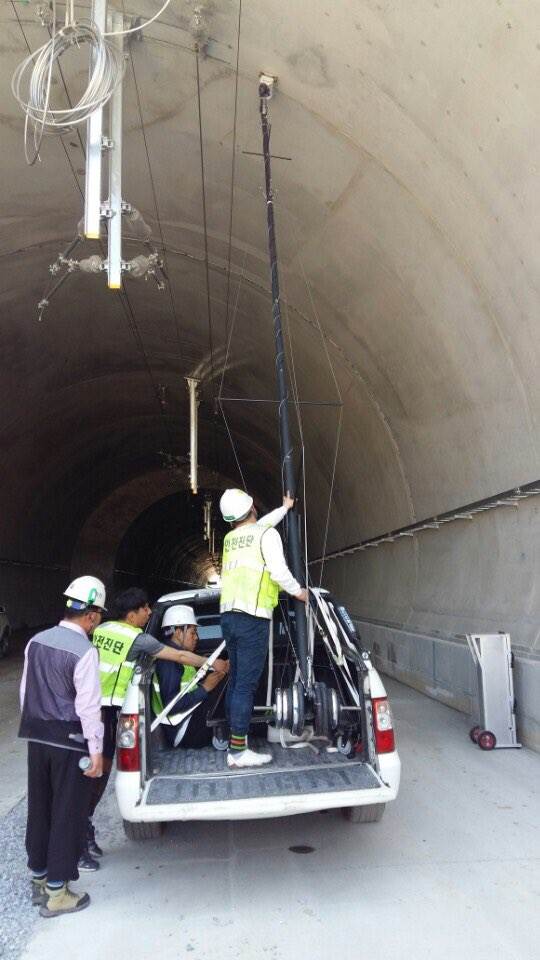

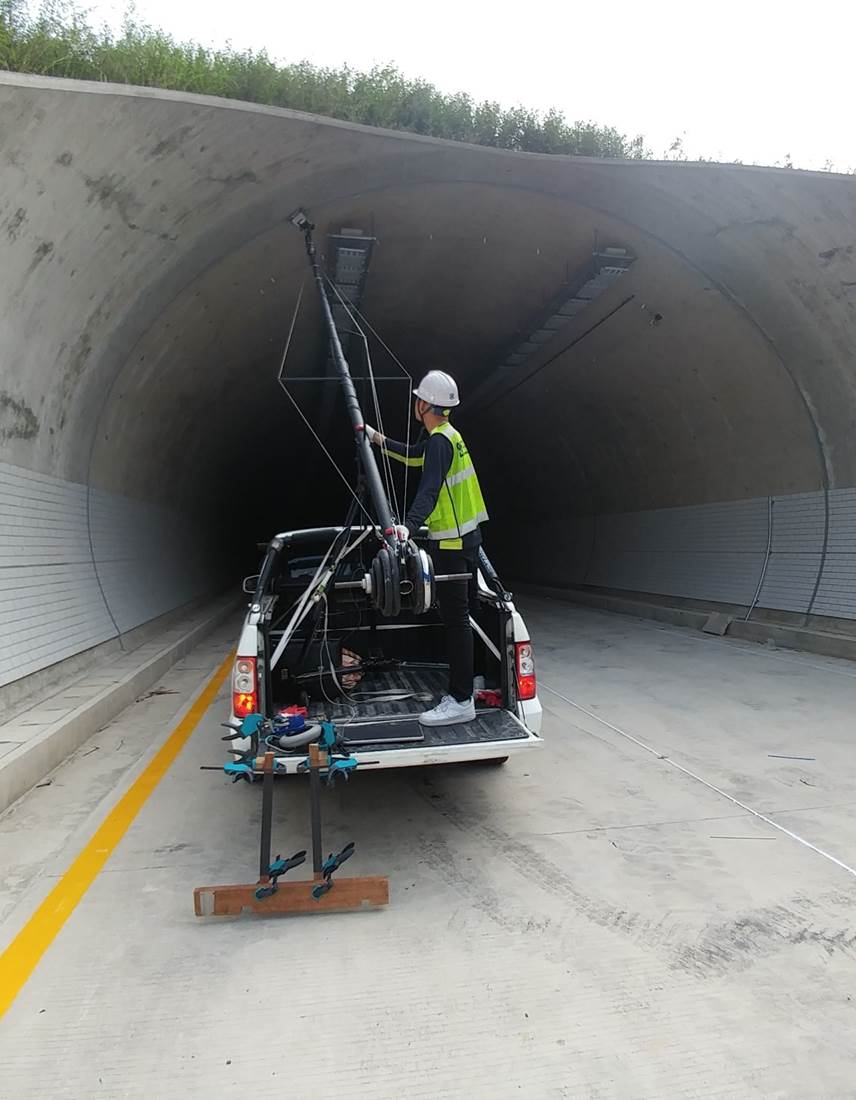

【그림 1】탐사장면

지미1
p1
p2

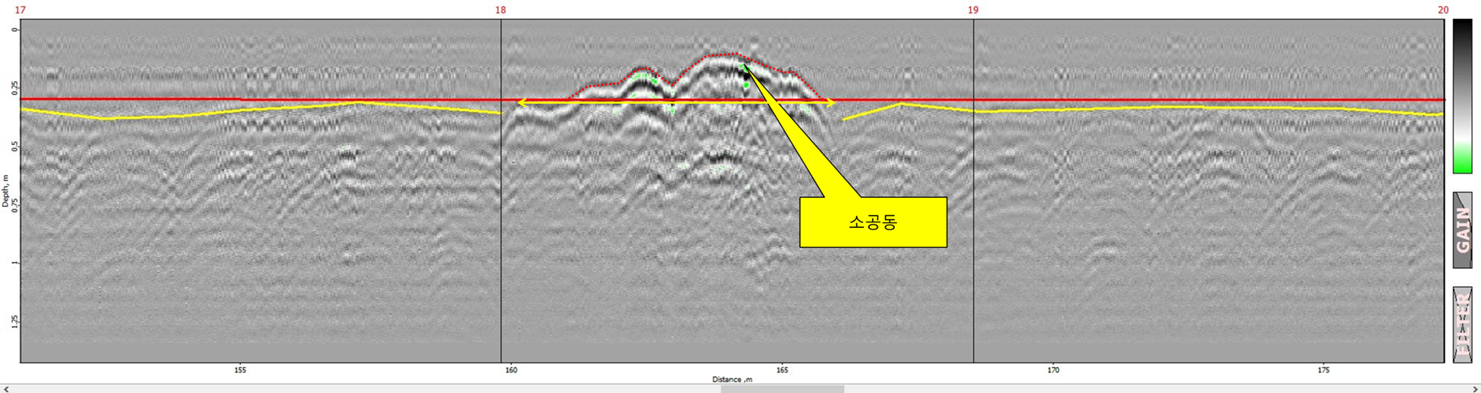

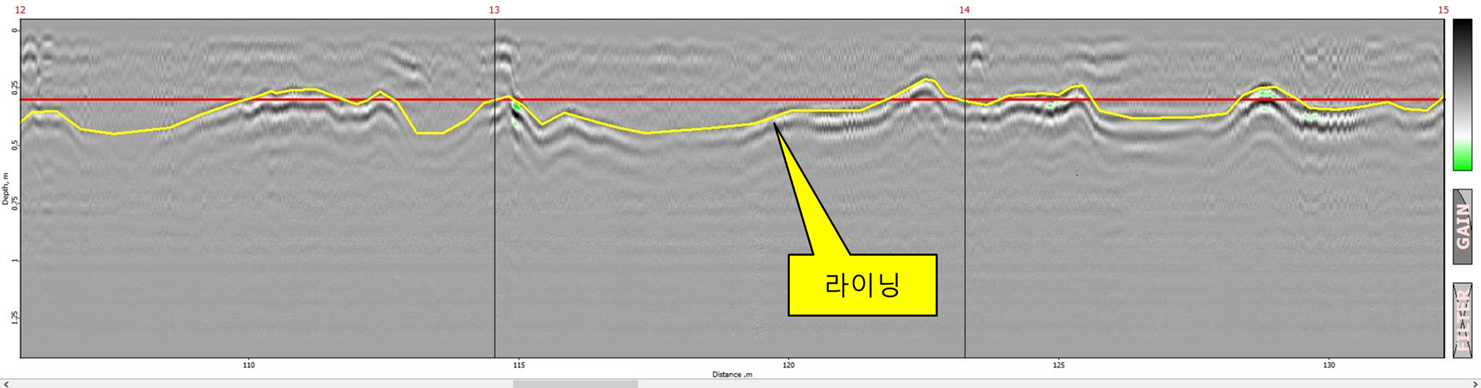

- 탐사자료 상단그림은 콘크리트라이닝과 숏크리트 경계면을 보여주며, 하단그림은 라이닝 내부 소공동을 보여준다. (빨간선은 설계치)

【그림 2】탐사자료


p3

p4
