 10m 깊이 지반침하조사 GPR시스템 : Python-K



- 투과심도가 낮은 일반GPR 다이폴형 저주파안테나의 탐사심도를 높이기 위해 몸통 전체를 안테나로 사용하는 GPR시스템을 개발하였다.

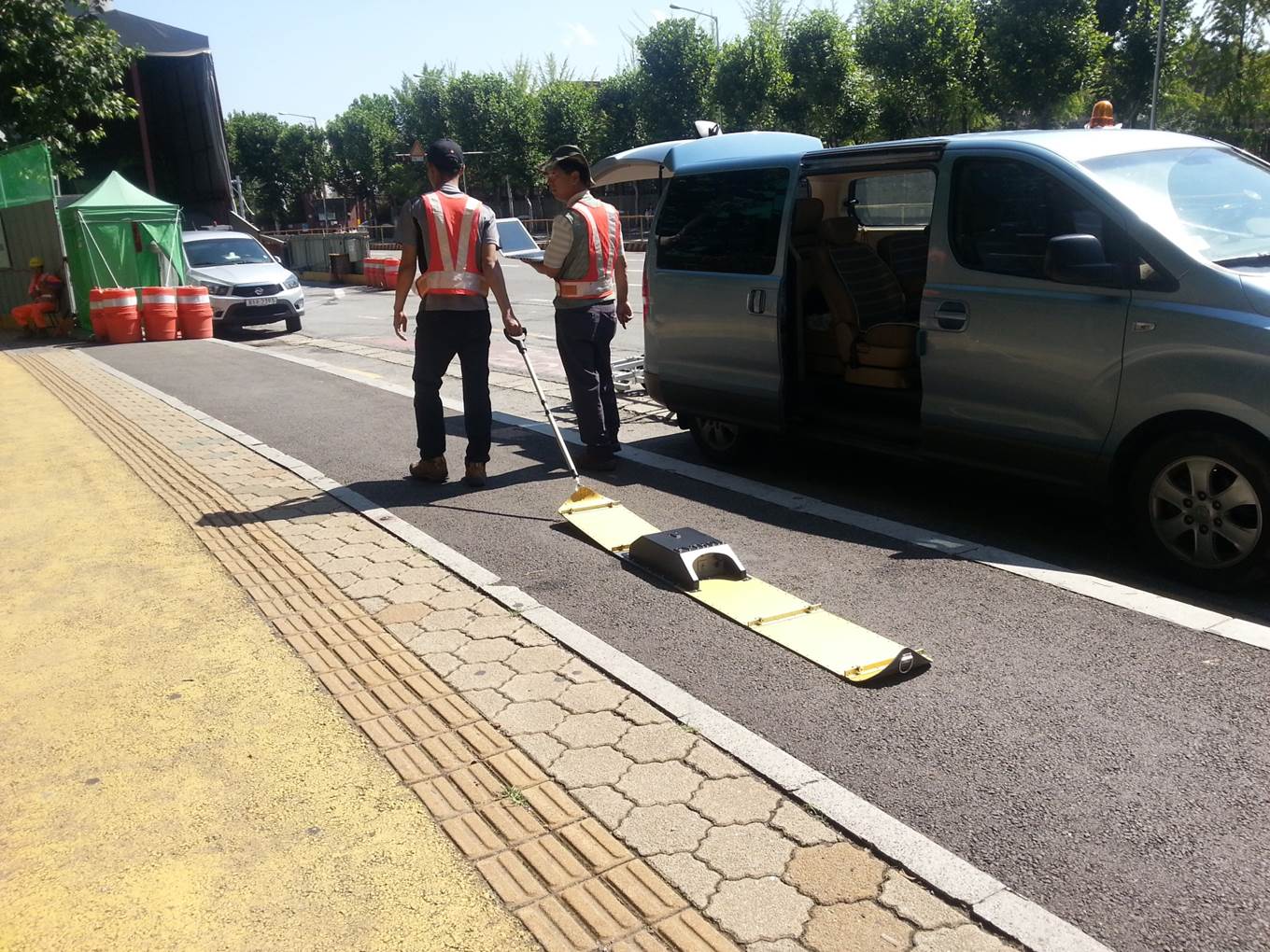

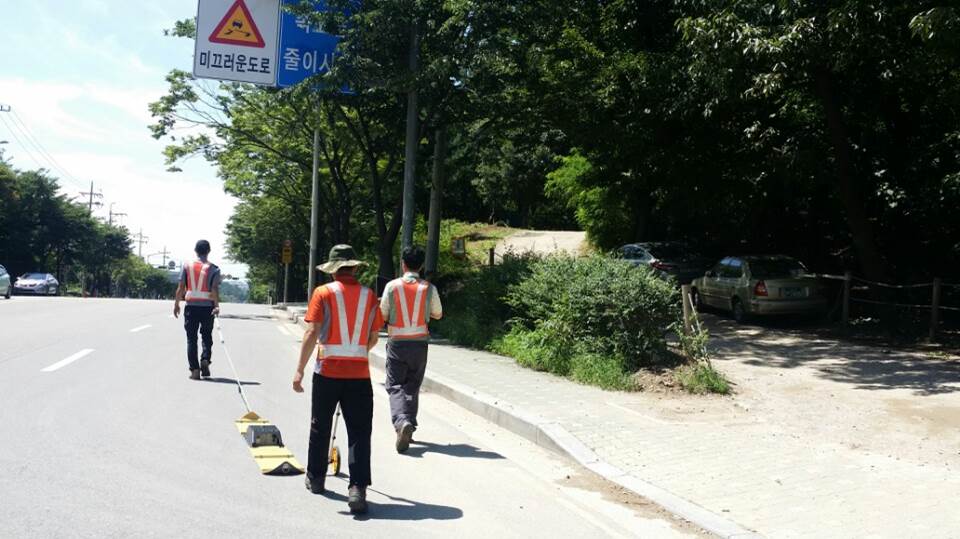

- 그림1은 GPR시스템 Python-K의 모습을 보여준다. 유연성 있게 지표에 부착하여 조사하므로 어떤 지형에서도 10 m 깊이 조사가 가능하다.



【그림 1】10m 깊이 지반침하조사 GPR시스템 Python-K

acq

acr3





- 그림 2는 심부지반 탐사자료를 보여준다.

- 상단그림 우측 115m 지점 약 10m 깊이에 석회암 용식 부위가 관찰되며, 이러한 용식지점 상부의 사질토양에 지반 함몰이 발생할 것으로 예상된다.

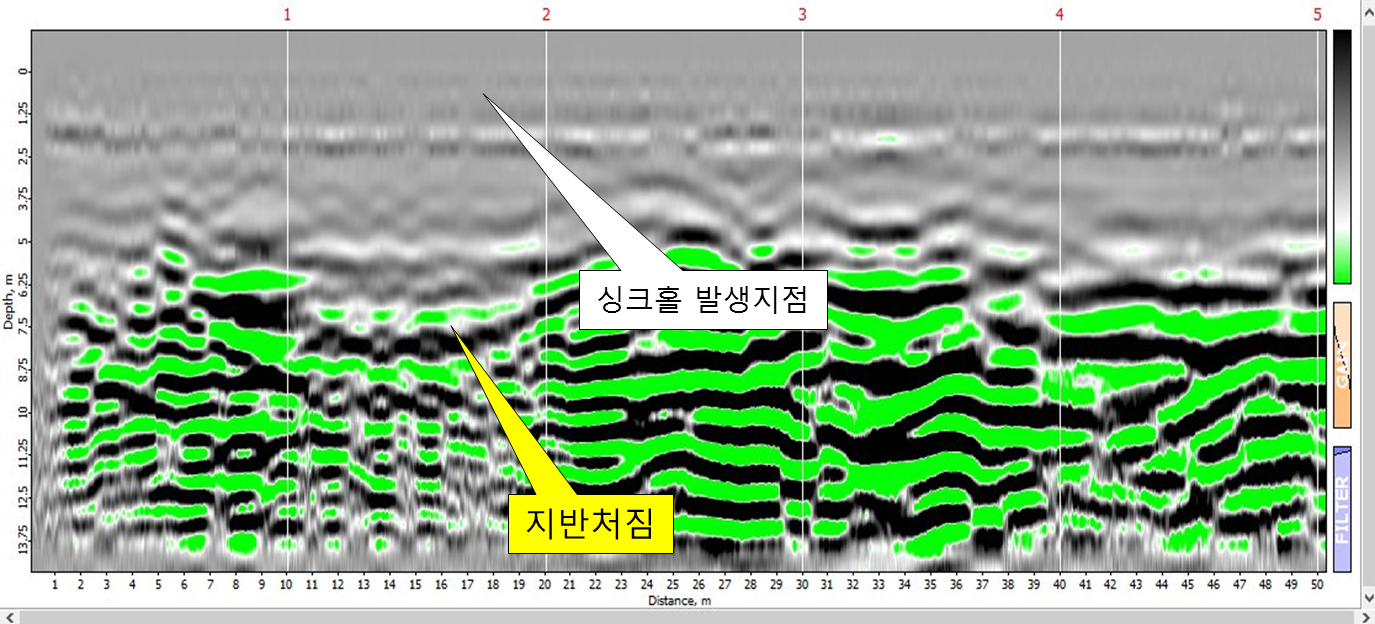

- 다음 자료는 싱크홀 발생 지역에서의 7m 하부 심부지반 침하 모습을 보여준다. (용산)



【그림 2】심부 지반침하 (싱크홀) 조사 GPR시스템 Python-K 탐사자료

data8
