 4~5m 깊이 싱크홀조사를 위한 360MHz 차량탑재시스템



4~5m 깊이 이하에서의 지반침하와 연관하여 발생하는 싱크홀을 조사하기 위하여 360MHz 공중안테나를 개발하여 차량에 탑재하였다.

- 그림 1은 새로이 개발된 360MHz 공중안테나의 차량탑재 모습을 보여준다.

car

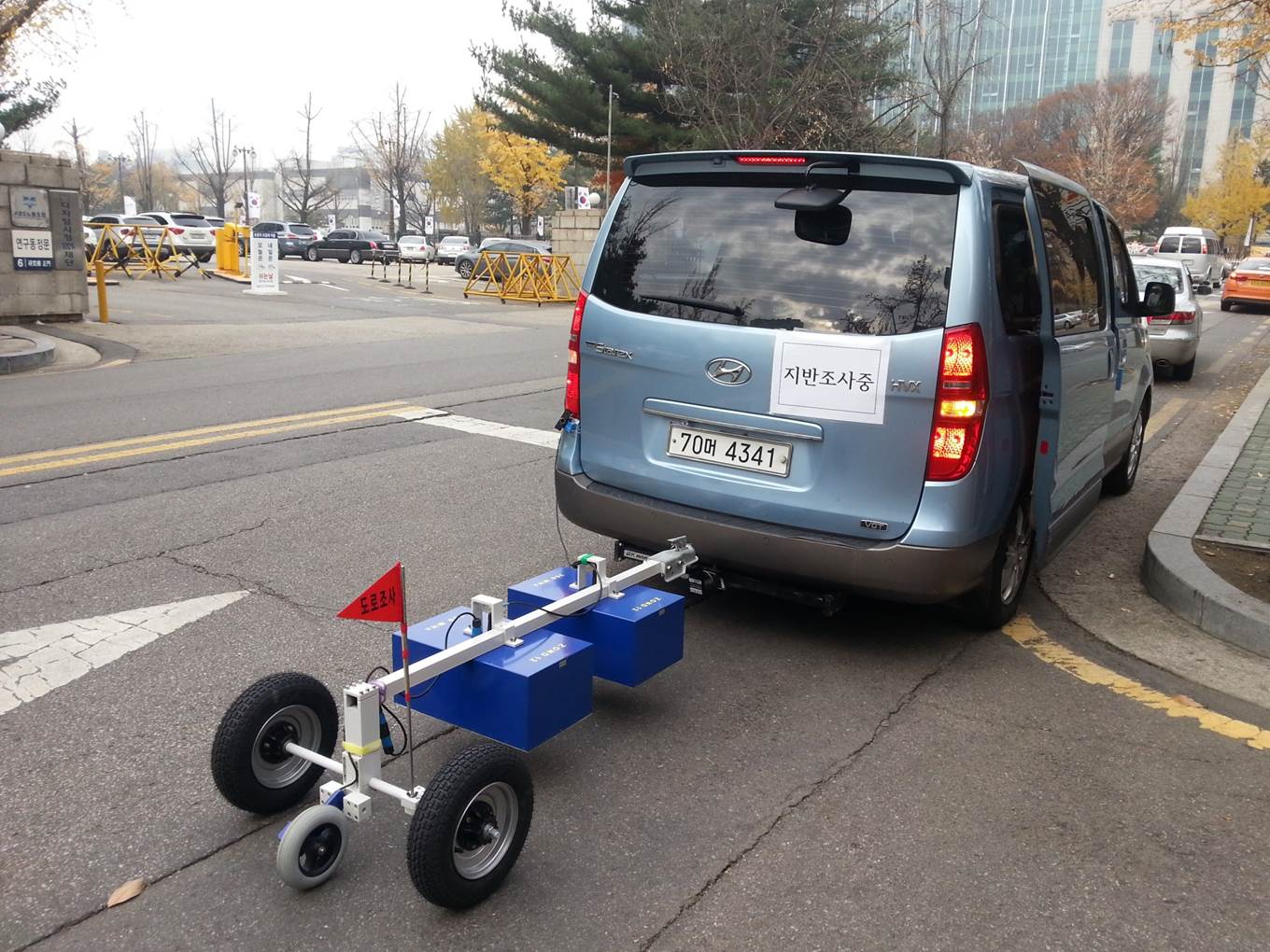

【그림 1】 360MHz 공중안테나 차량탑재 모습





- 그림 2는 새로이 개발된 360MHz 공중안테나에 의해 취득된 단면자료를 보여준다.

- 1~1.5m 깊이의 노반경계와 50~100m 구간의 침하구간을 선명히 보여준다.

GPR1

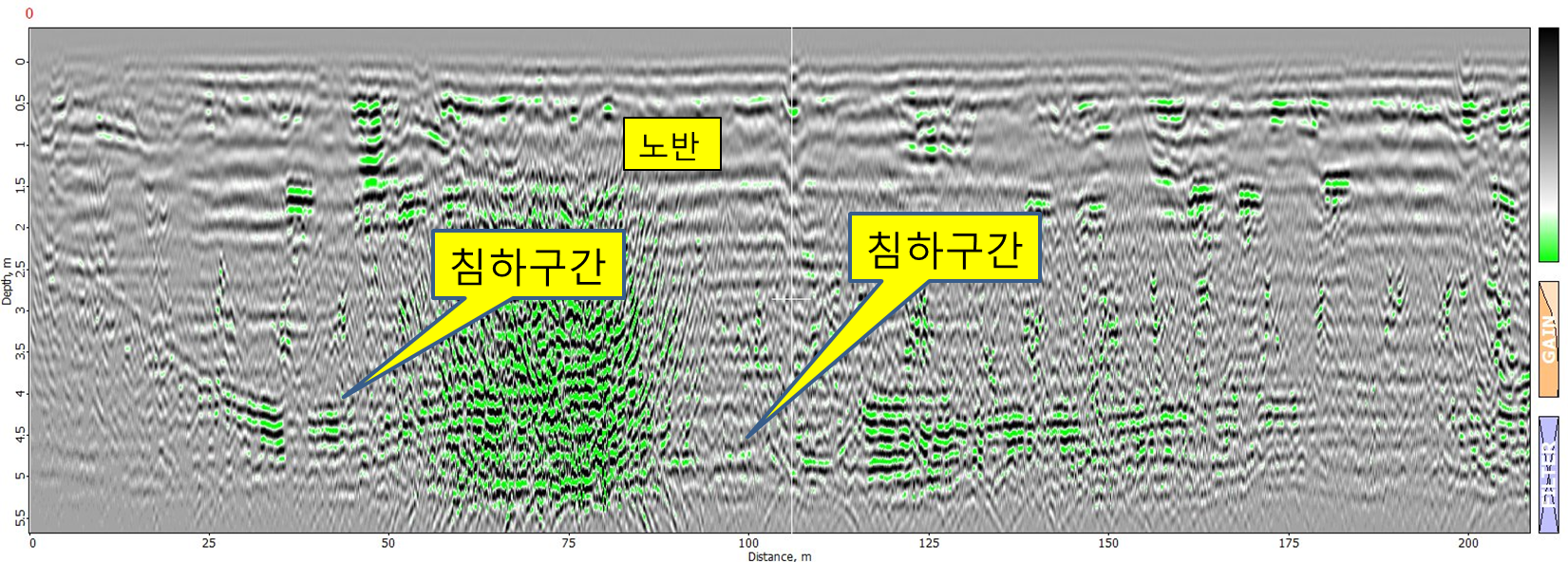

【그림 2】360 MHz 공중안테나 자료단면





- 그림 3은 지표에 노출된 공동의 모습을 보여준다.

- 지표 노출부위 좌측으로 약 1m 연장의 공동이 발달해 있다.

asp
sin

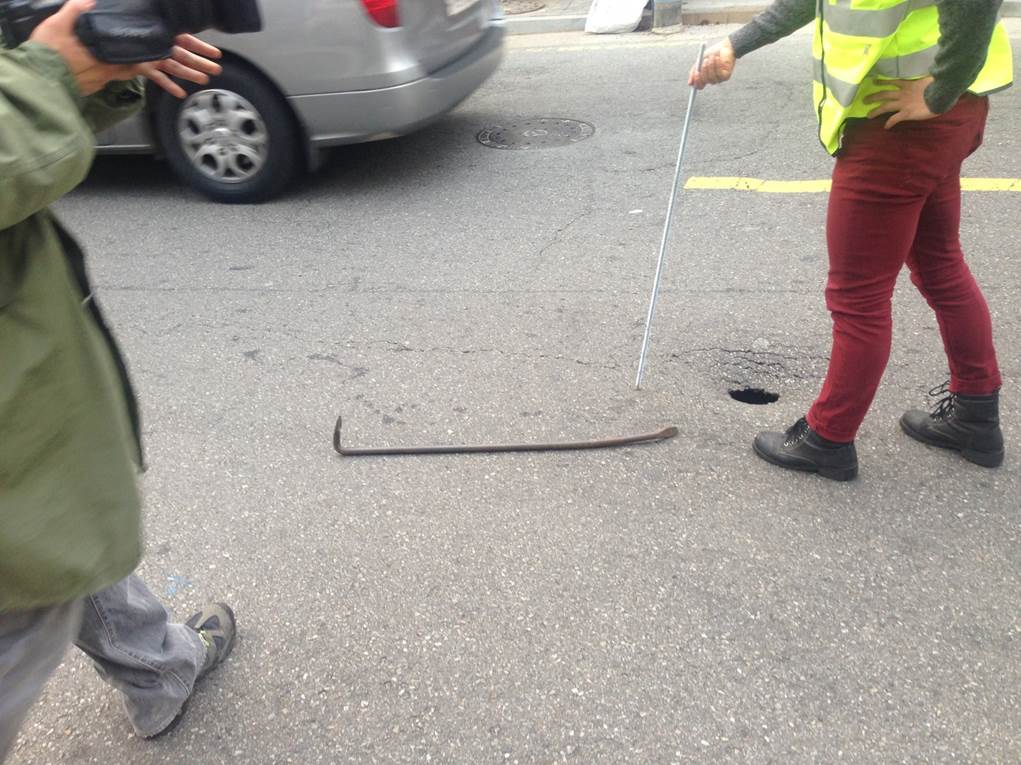

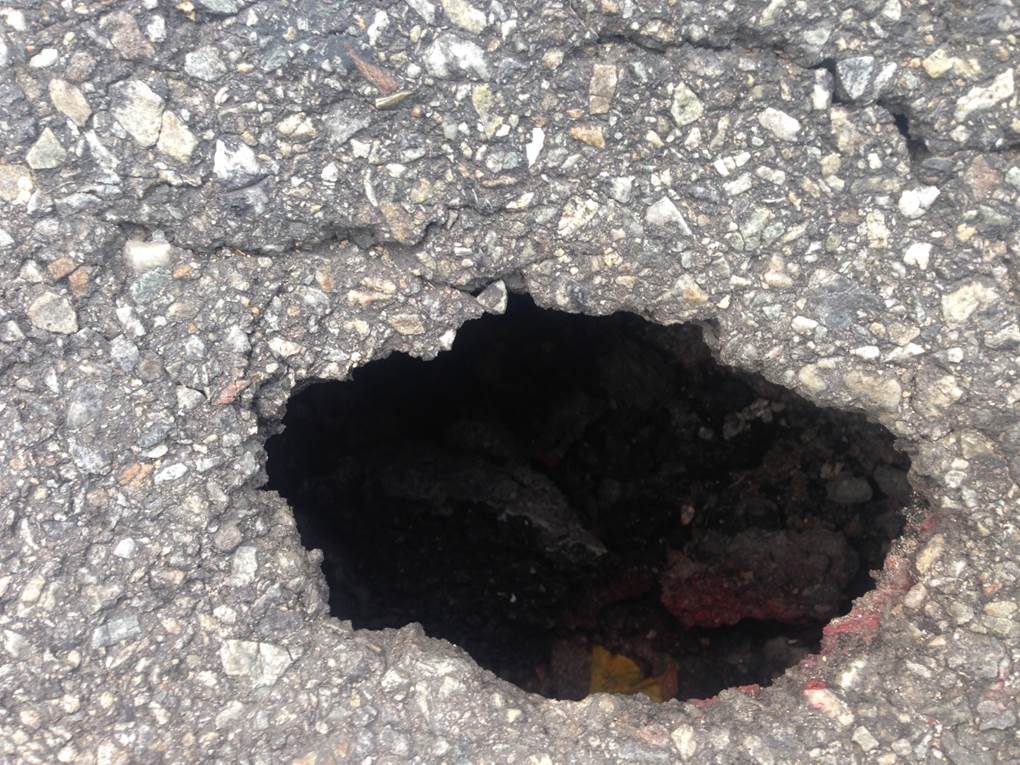

【그림 3】지표에 노출된 공동





- 그림 4의 상단그림은 싱크홀 상부에서 360MHz 공중안테나에 의해, 하단그림은 Python-3의 50MHz 안테나에 의해 취득된 단면을 보여준다.

- 상단 360MHz 단면에서 수십 cm 깊이의 싱크홀을 잘 볼 수 있으며, 하단 50MHz 단면에서 깊이 9m 근처의 지반 침하를 볼 수 있다.

GPR2

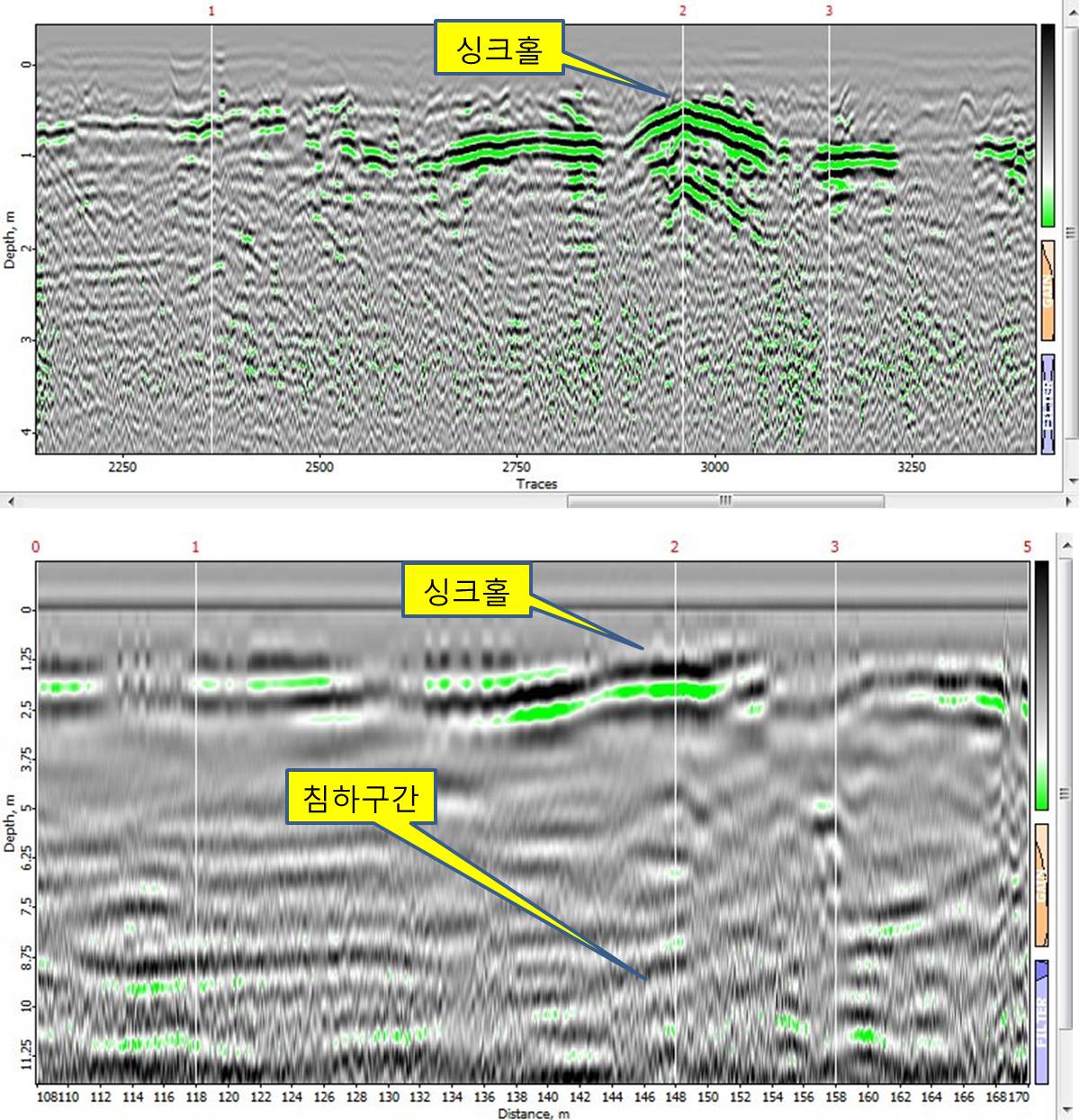

【그림 4】상단: 360MHz 공중안테나 자료단면, 하단그림: 50MHz 안테나 자료단면
