 철근탐사기 플러스



'철근탐사기 플러스'개발('Rebar Detector plus')

깊이 10cm 이내에 존재하는 철근을 탐지하고, 철근 하부에 존재하는 관로(배수관로 또는 텐던)를

보다 효율적으로 조사할 수 있는 2 GHz 주파수 대역의 GPR 안테나 ‘철근탐사기 플러스’를

개발하였다.



- 그림 1은 ‘철근탐사기 플러스’의 전경을 보여준다..

- ‘철근탐사기 플러스’는 미니탐사기가 아닌, 고해상도 GPR 자료의 질과 데이터 정밀도를 보유한다.

주요 사양 :

- 수평방향 측정간격 : 2 mm

- 측정심도 : 4 - 70 cm

- 최대 주행속도 60cm/sec

- GPR 본체 : Zond 12e Advanced 또는 Zond 12e

- 소프트웨어 : Prism 2.59

- 크기 : 15x22x10cm, 2kg



【그림 1】 ‘철근탐사기 플러스’ (Rebar Detector plus) 전경

plus

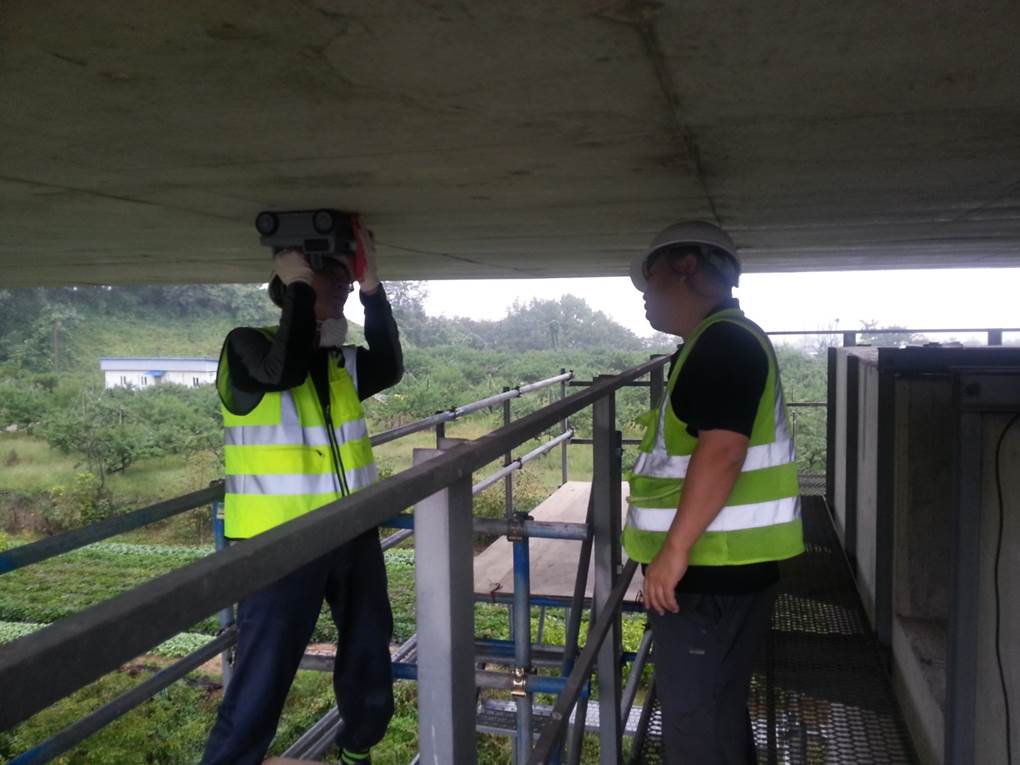

- 그림 2는 교량 하부에서 ‘철근탐사기 플러스’로 철근 및 텐던을 탐사하는 장면을 보여준다.

【그림 2】‘철근탐사기 플러스’ (Rebar Detector plus) 탐사장면

1

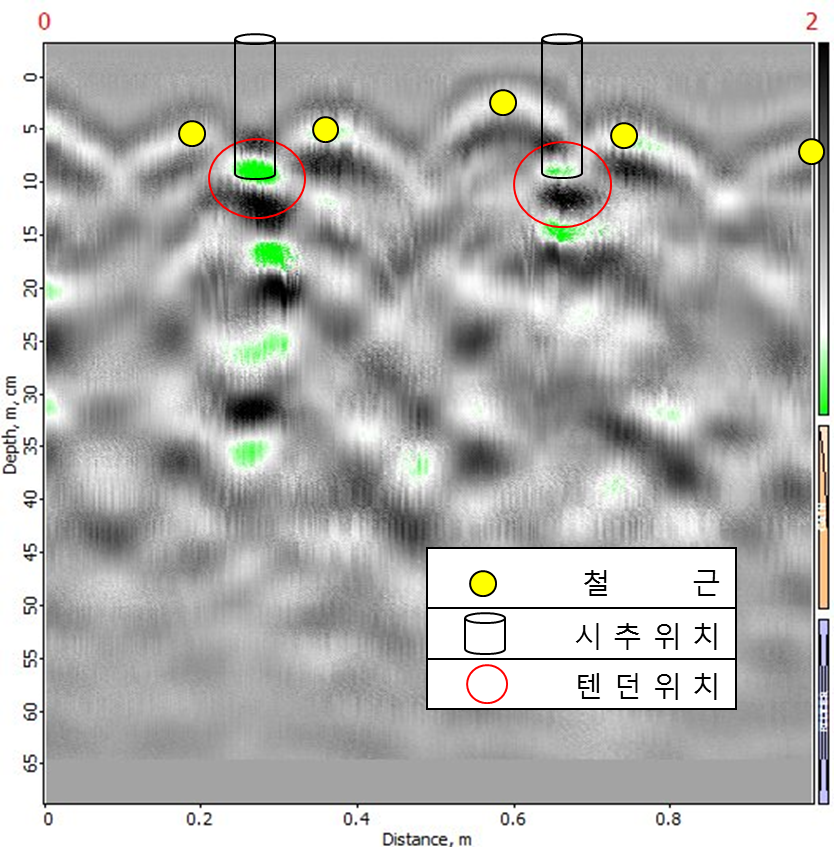

- 그림 3은 ‘철근탐사기 플러스’로 취득된 GPR 단면을 보여준다.

- 5cm 깊이에 철근 신호들(노란색 원)을 볼 수 있으며, 철근 사이 약 10cm 깊이에 텐던 신호(붉은색 타원)를 볼 수 있다.

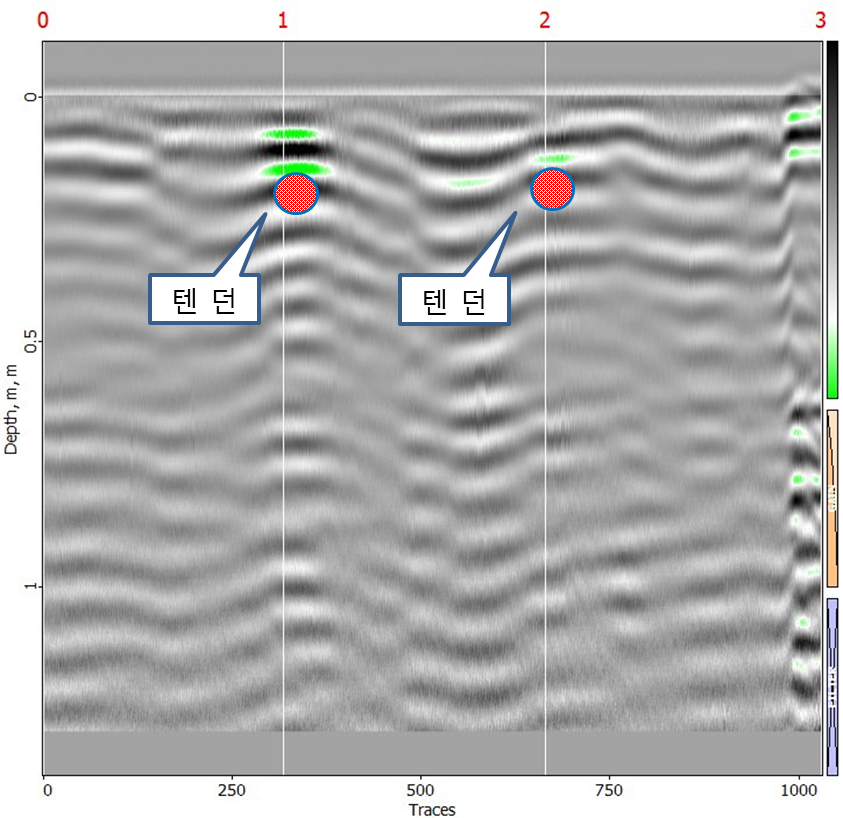

- 그림 4는 동일한 지점에서의 1.5 GHz GPR 단면 자료를 보여준다.

- 단면상의 2개 텐던 위치에 천공하여 텐던의 상부를 확인하였다.

- 텐던의 직경은 100mm, 철근은 22-25mm 이다.

【그림 3】‘철근탐사기 플러스’ (Rebar Detector plus) 단면 자료

GPR1





【그림 4】1.5 GHz GPR 단면 자료

gpr2
