【그림 1】 싱크홀 및 GPR 신호

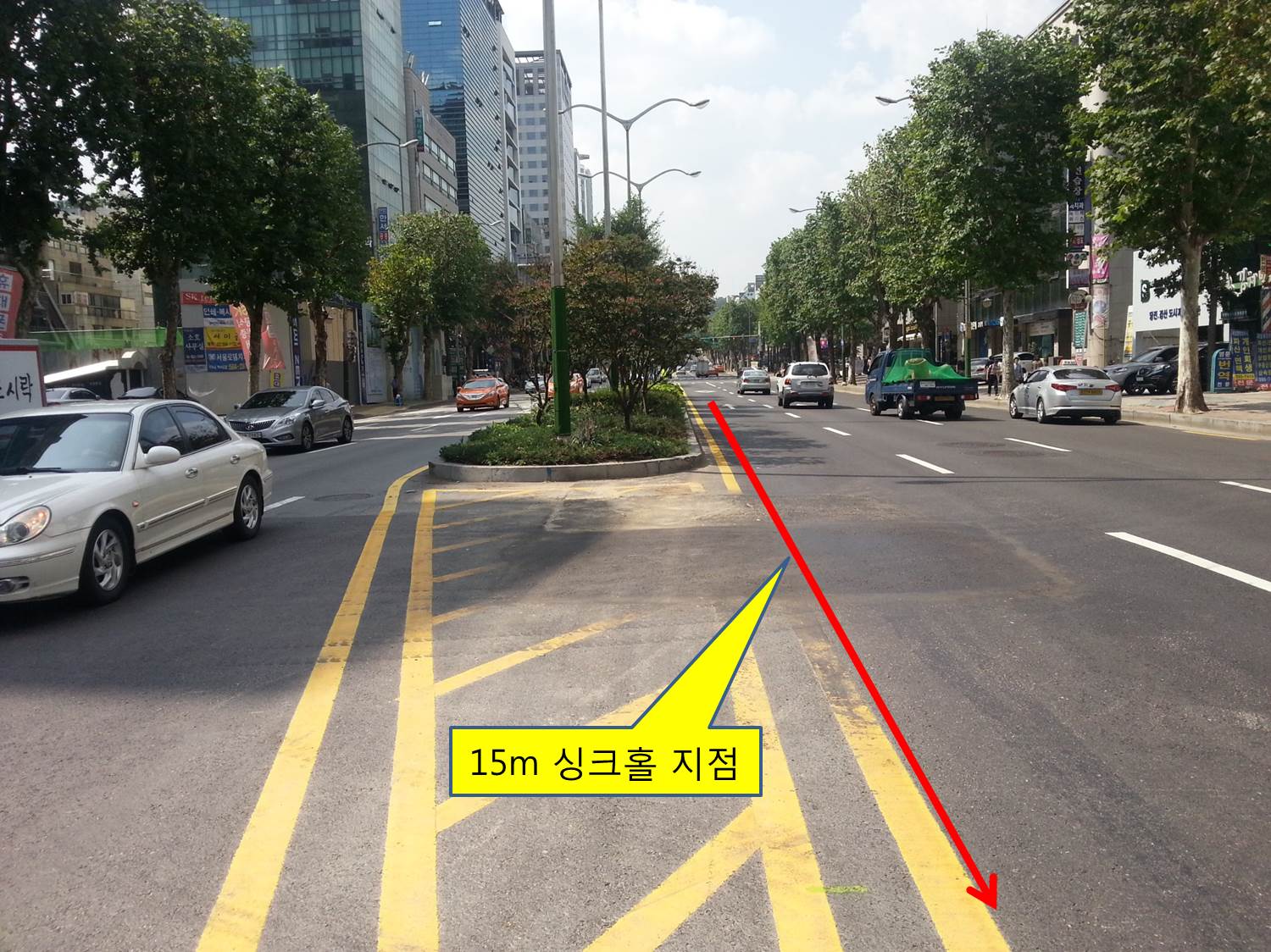

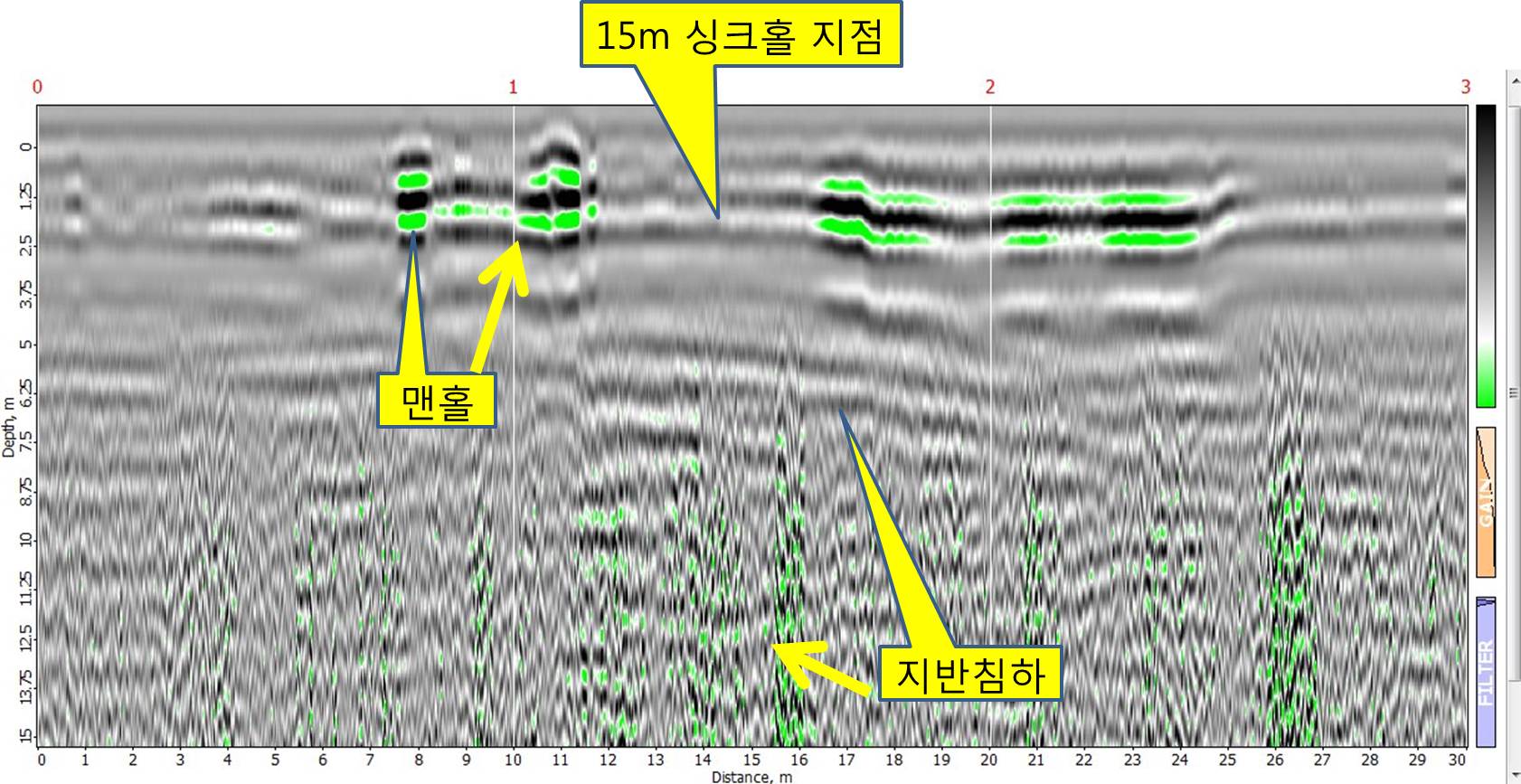

- 그림2 는 서초동 싱크홀과 그 상단에서의 GPR 단면을 보여준다.

- 15m 지점에서 발생한 싱크홀은 현재 보수된 상태이며 직경 1.5m 깊이 1m 크기인 것으로 알려졌다.

- 싱크홀은 지반침하가 일어나는 지역에서 발생하는 것을 보여준다.

【그림 2】서초동 싱크홀 및 GPR 신호

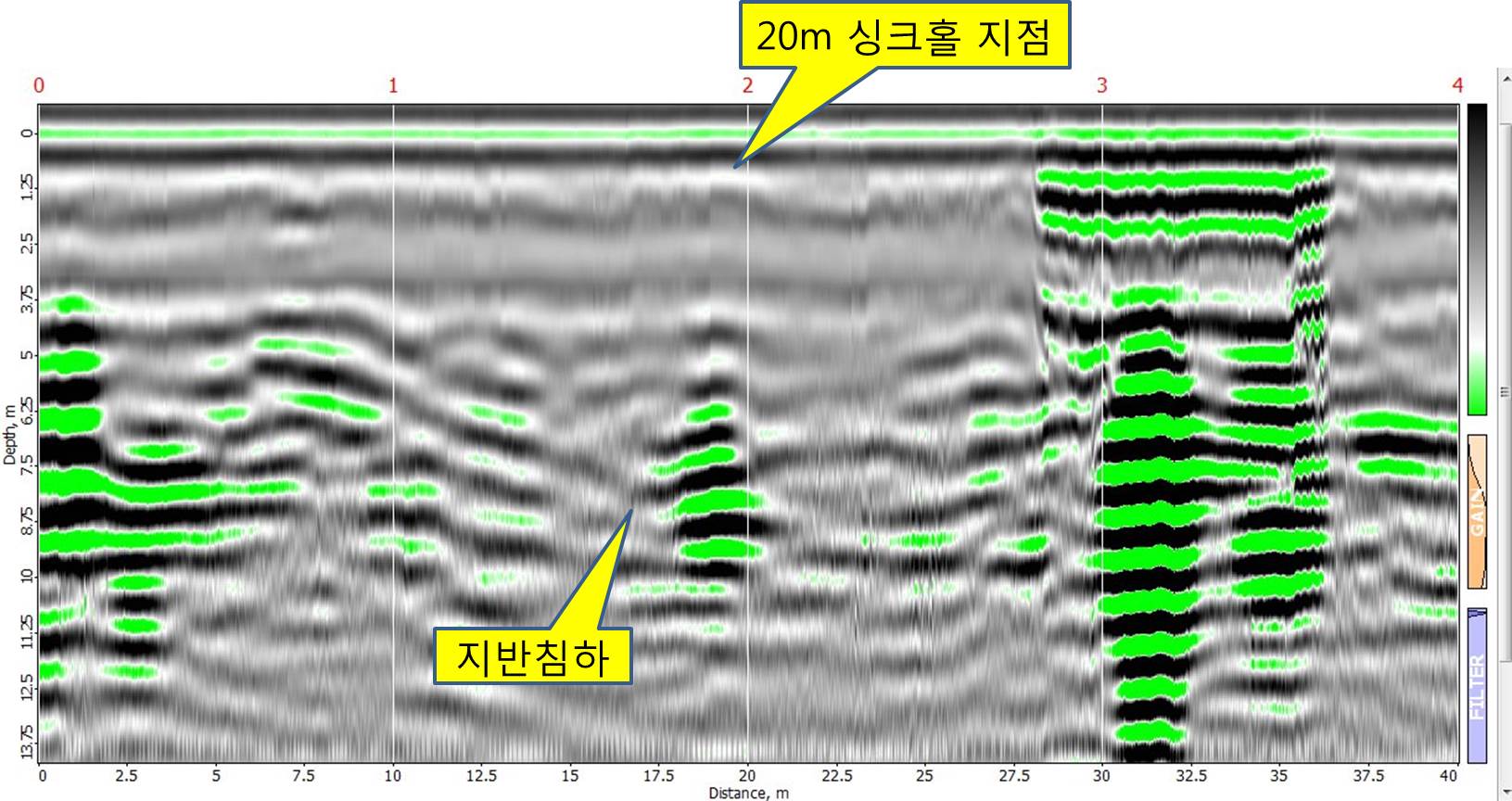

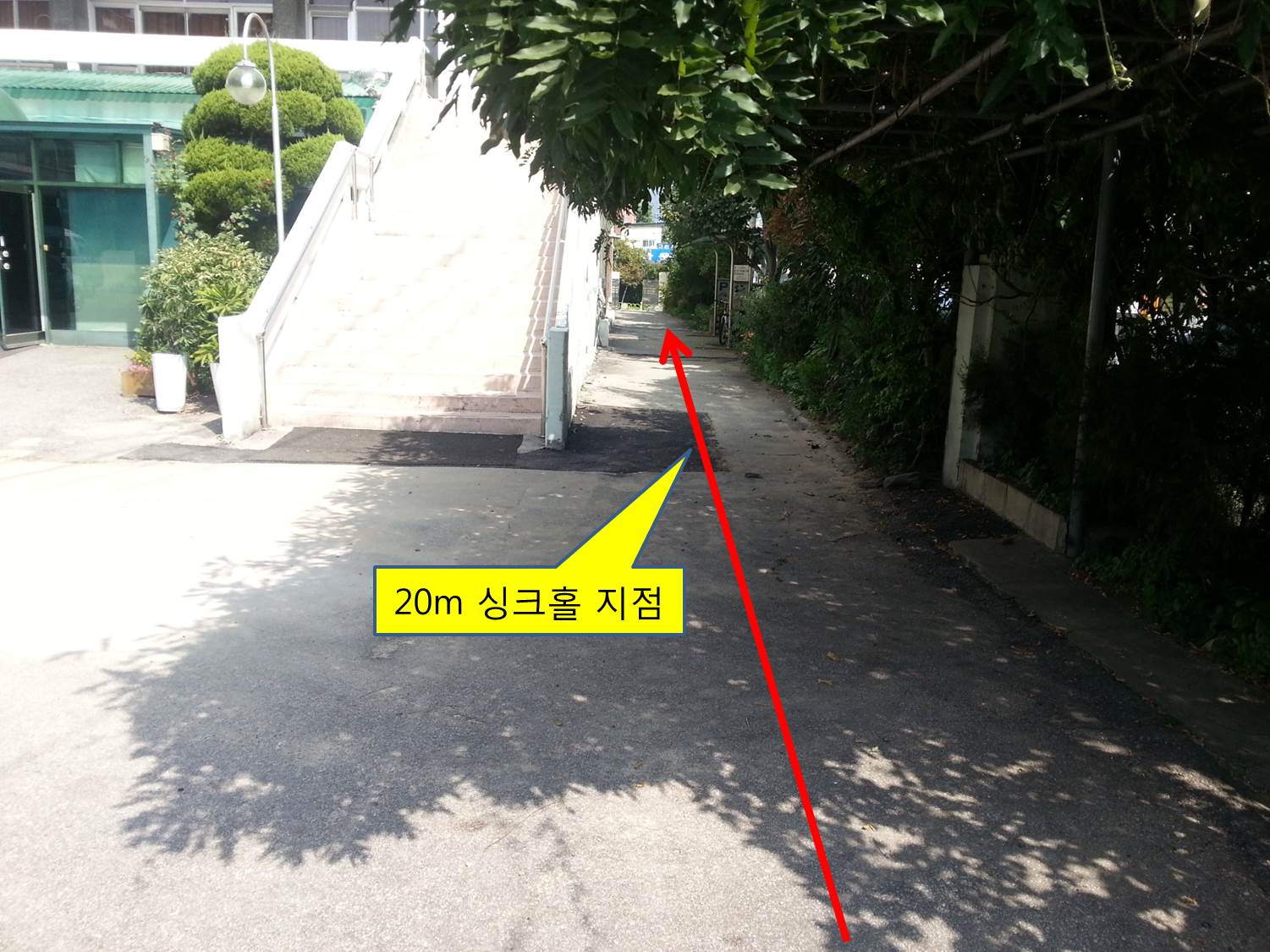

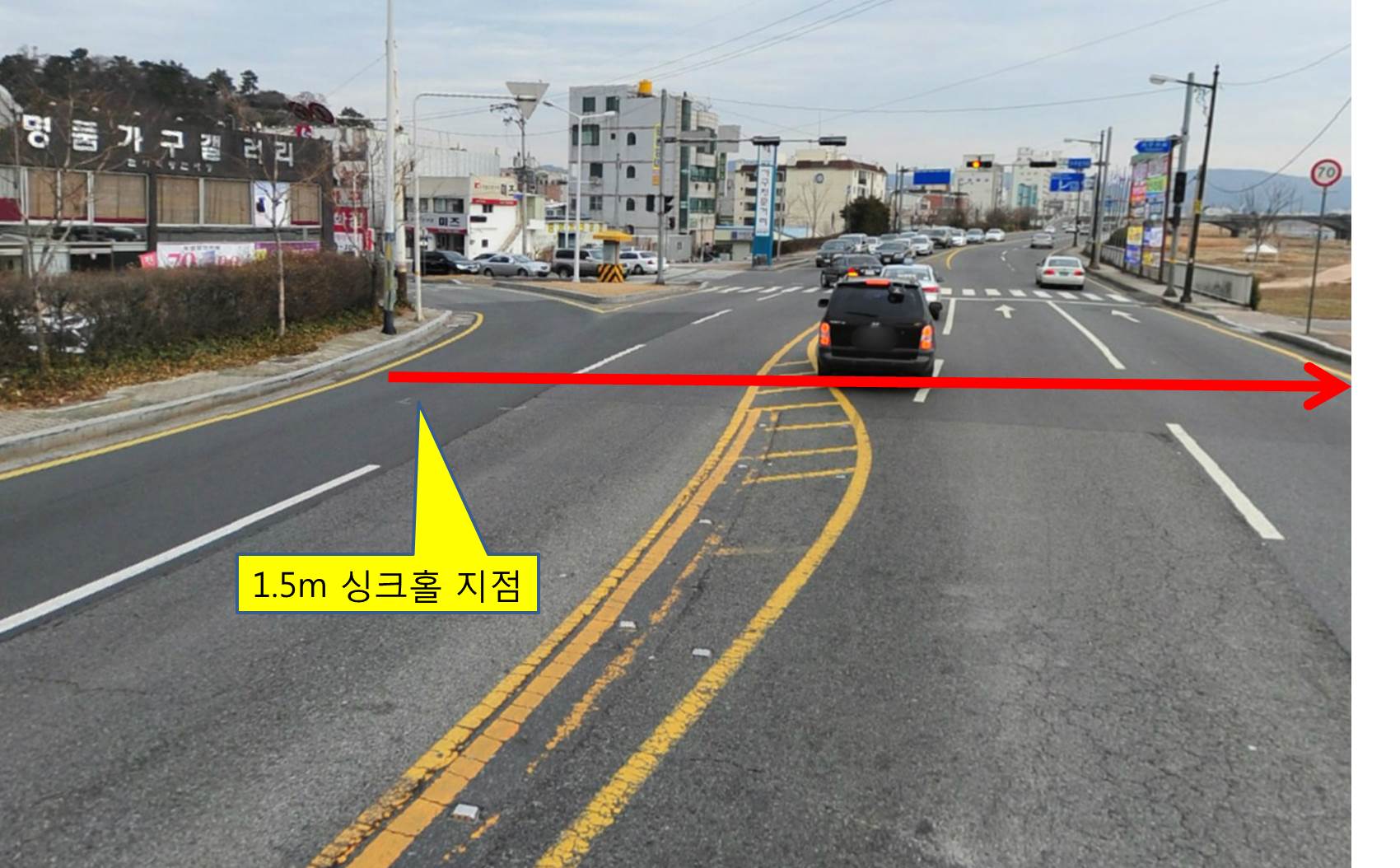

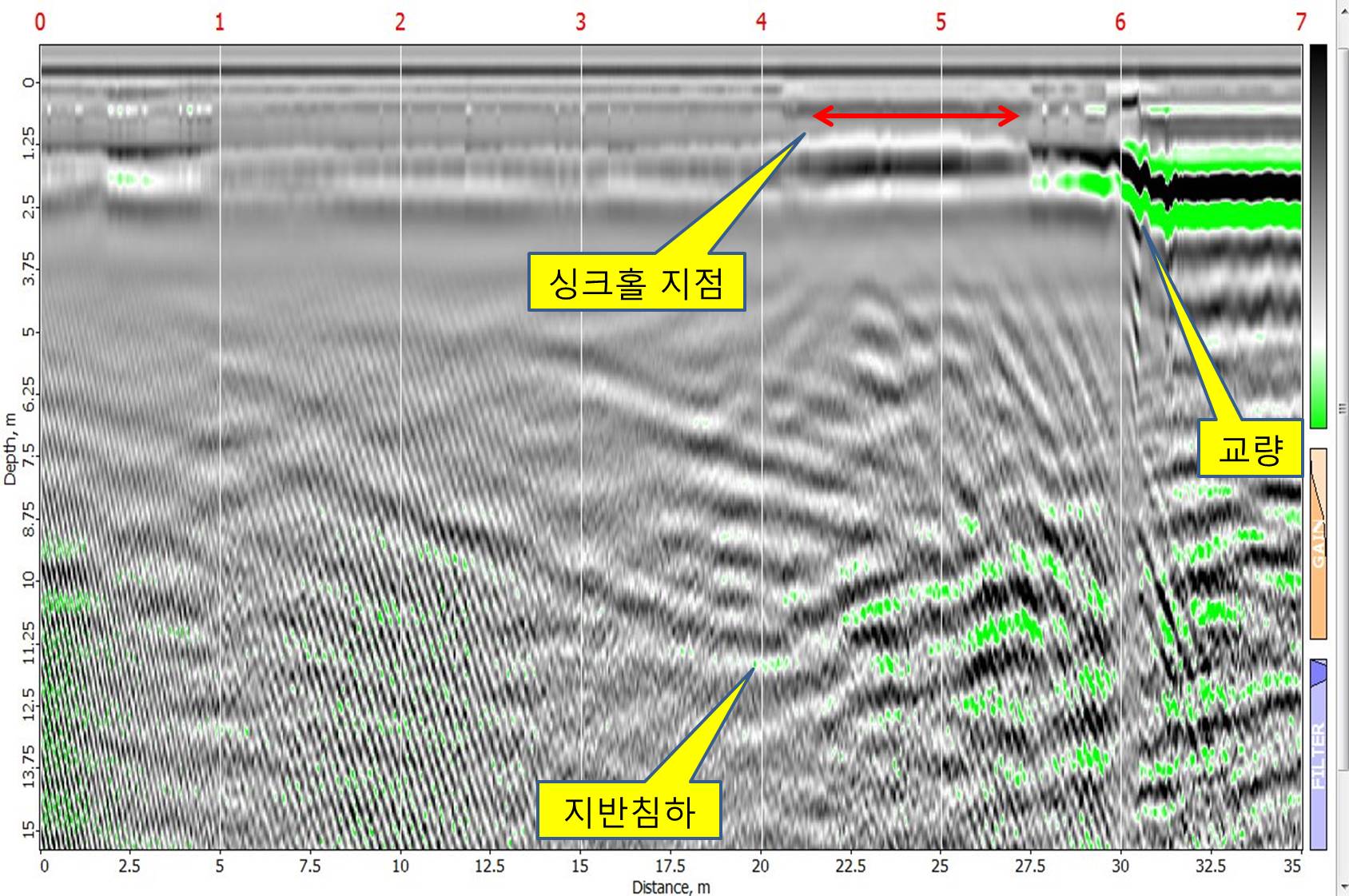

- 그림3 은 울산 싱크홀과 그 상단에서의 GPR 단면을 보여준다.

- 1.5m 지점에서 발생한 싱크홀은 현재 보수된 상태이며 직경 1.5m 깊이 1m 크기인 것으로 알려졌다.

- 싱크홀은 지반침하가 일어나는 지역에서 발생하는 것을 보여준다.

【그림 3】울산 싱크홀 및 GPR 신호

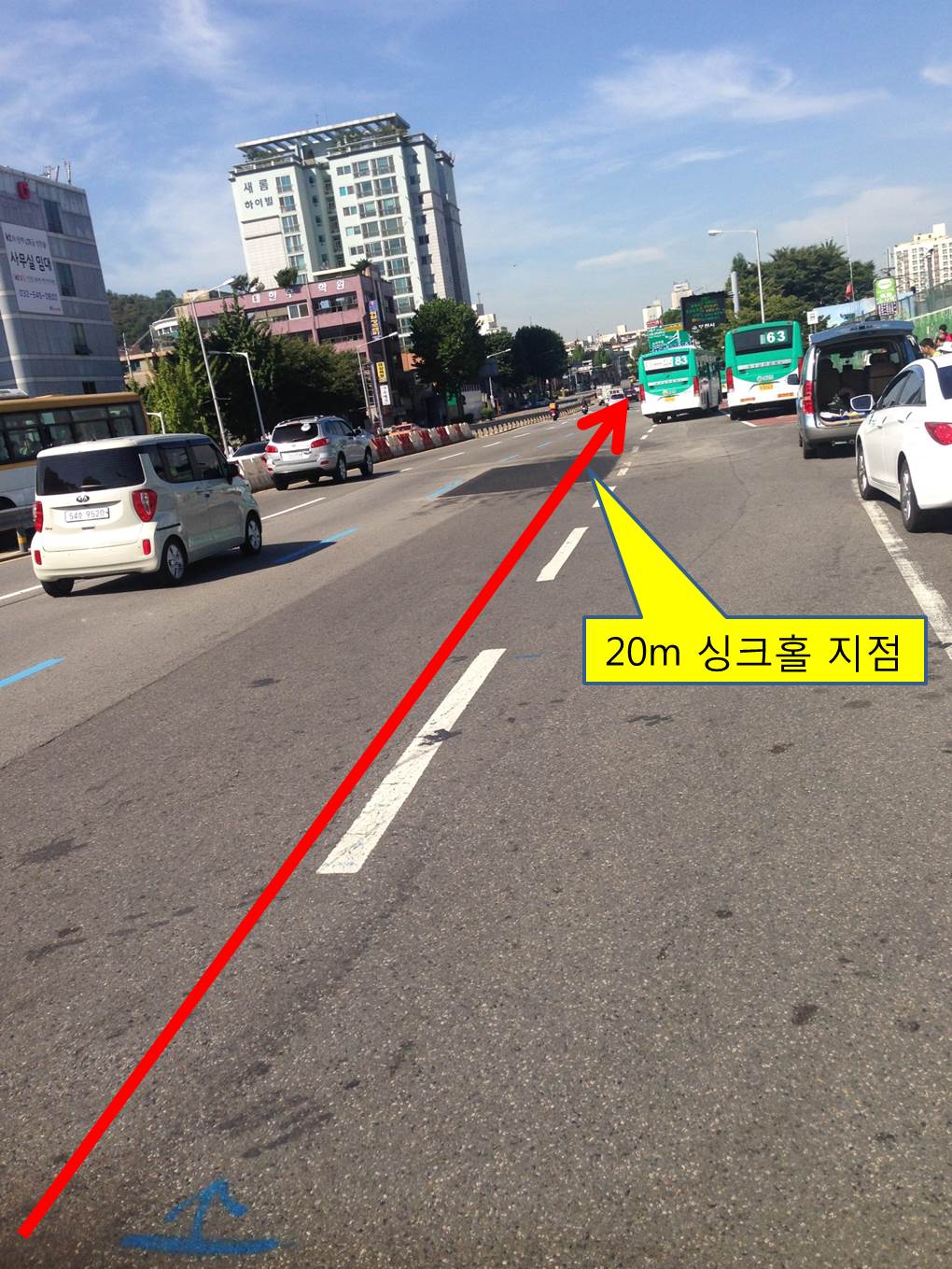

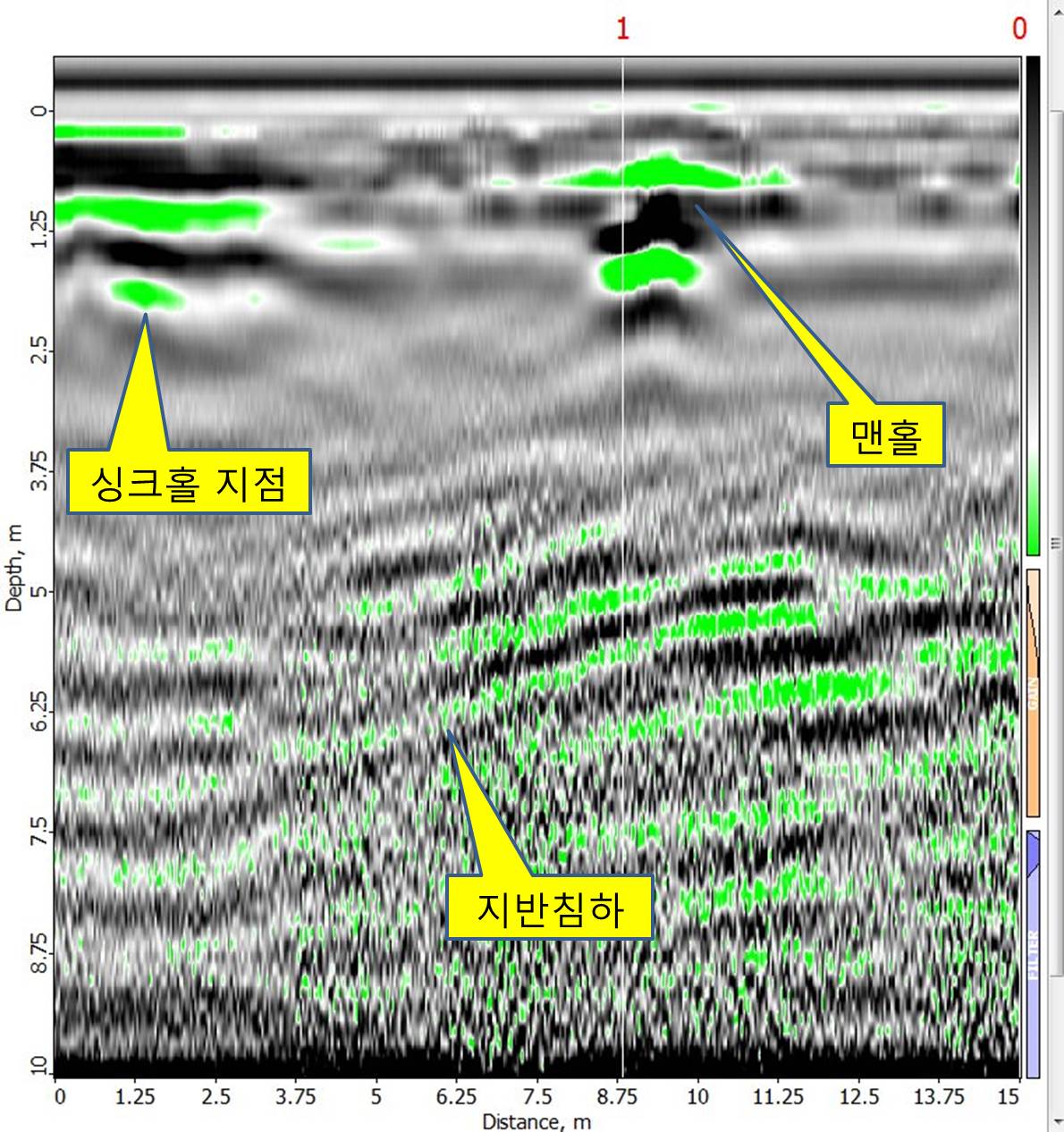

- 그림4 는 부천 싱크홀과 그 상단에서의 GPR 단면을 보여준다.

- 22m 지점에서 발생한 싱크홀은 현재 보수된 상태이며 직경 3m 깊이 2.5m 크기인 것으로 알려졌다.

- 싱크홀은 지반침하가 일어나는 지역에서 발생하는 것을 보여준다.

【그림 4】부천 싱크홀 및 GPR 신호

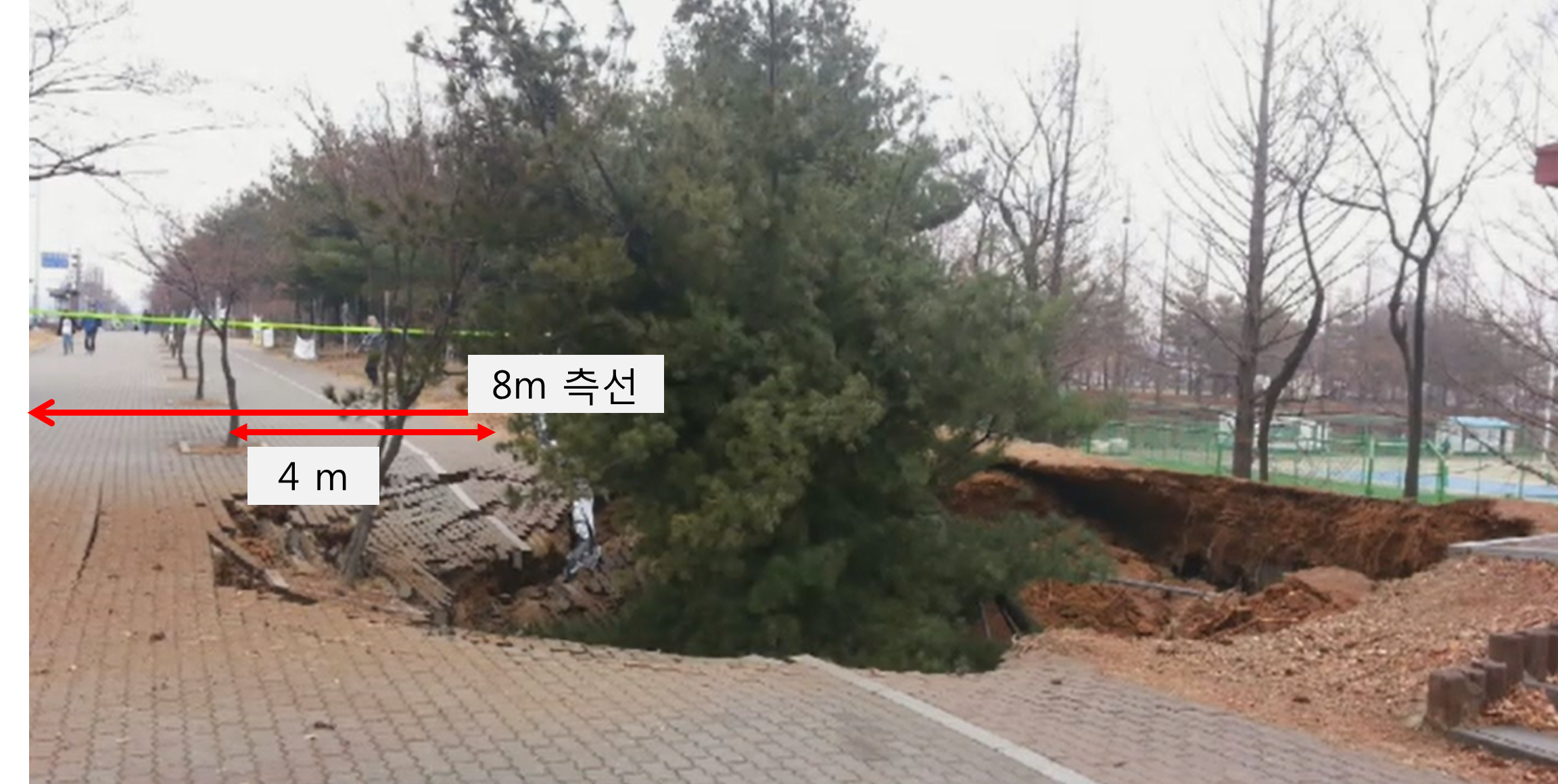

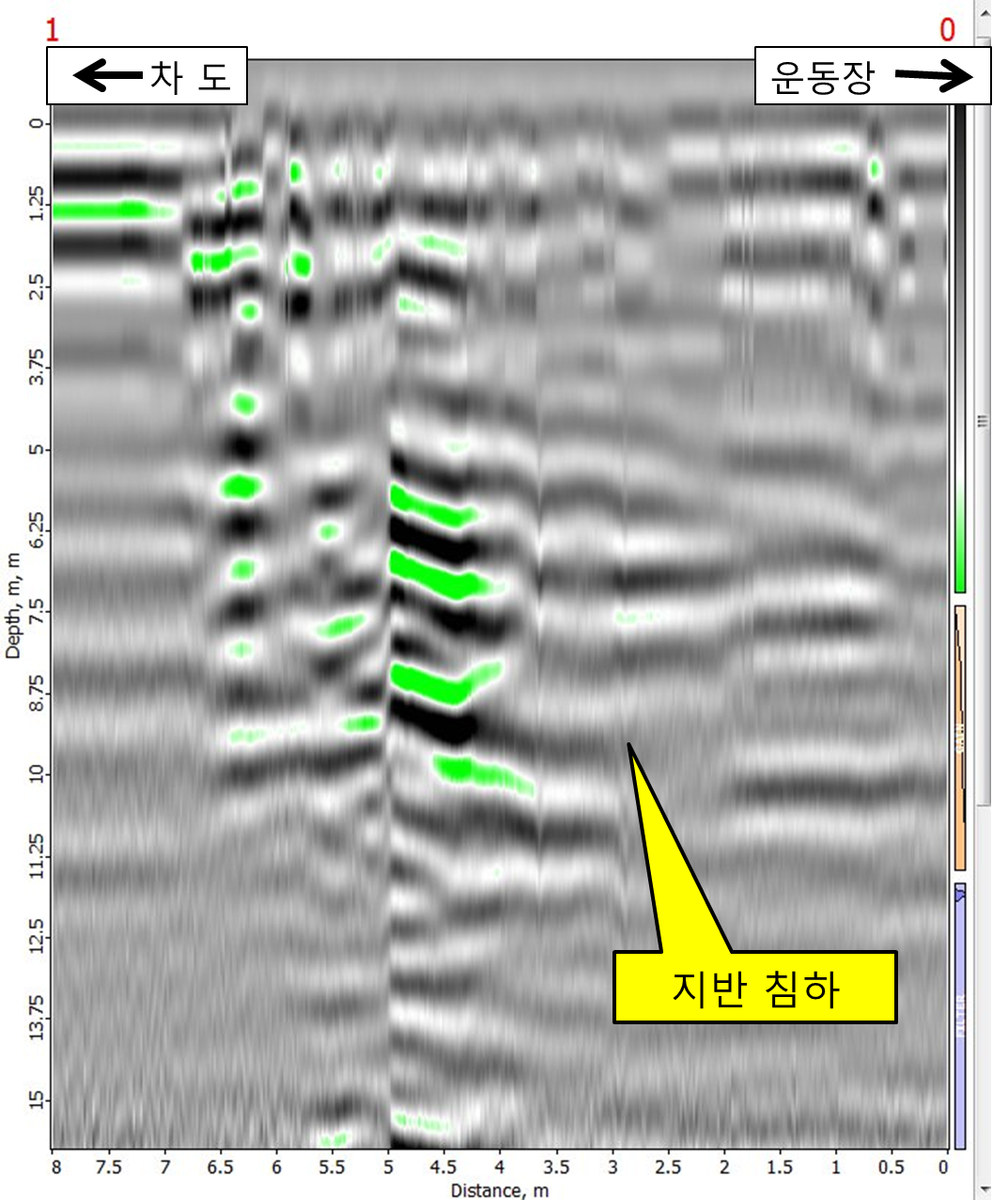

- 아래 그림5 는 안산 싱크홀과 그 주변 지표에서의 GPR 단면을 보여준다.

- 0-4m 지점에서 발생한 싱크홀은 현재 보수된 상태이며 3m X 8m 크기인 것으로 알려졌다.

- 싱크홀 중앙에서 벗어난 외각 측선에서도 지반침하의 모습을 볼 수 있다.

【그림 5】안산 싱크홀 및 GPR 신호

< GPR 신호 >
