싱크홀에 의한 GPR 신호
- 싱크홀이 발생한 지점 상단에서 저주파 GPR 시스템 Python-3을 이용하여 GPR 단면을 취득하였다.

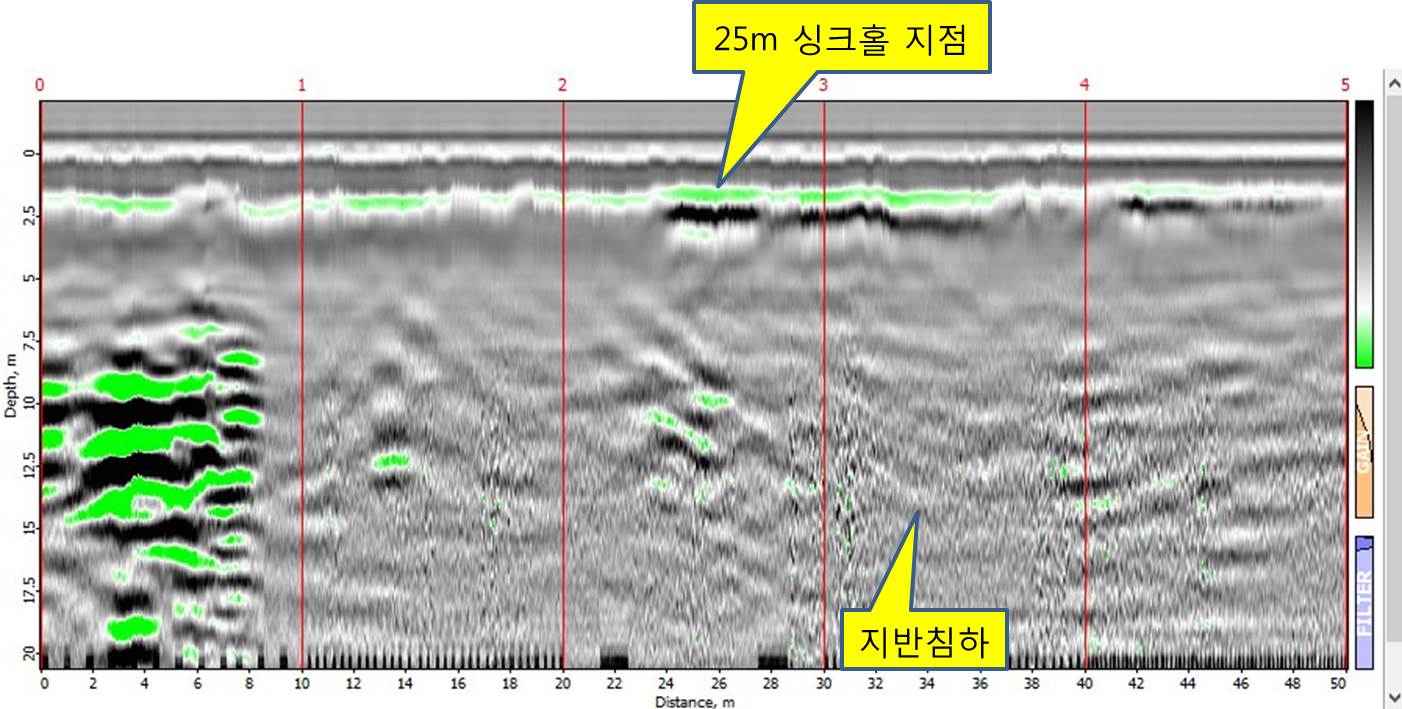

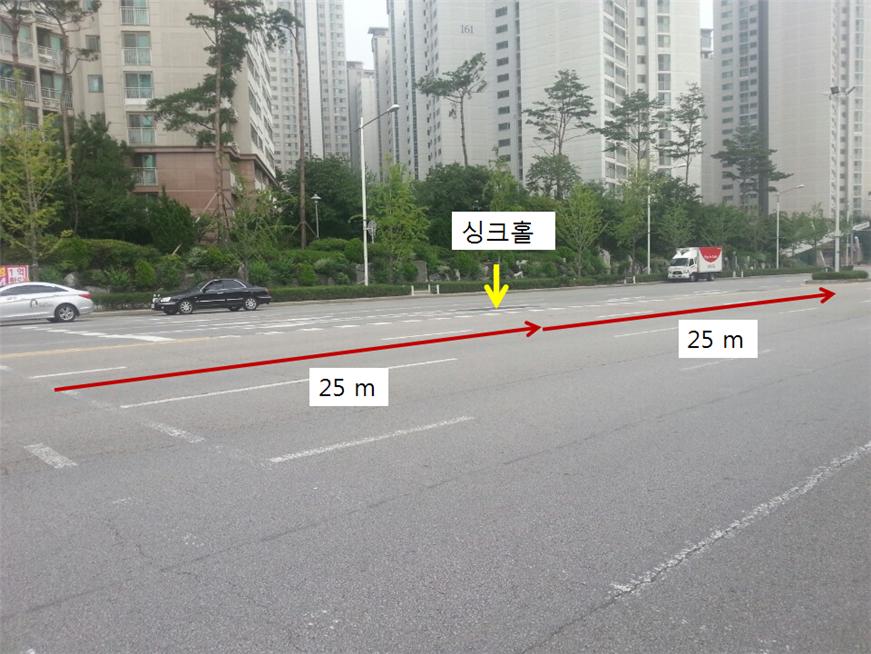

- 그림1 은 잠실 싱크홀과 그 상단에서의 GPR 단면을 보여준다.
- 25m 지점에서 발생한 싱크홀은 현재 보수된 상태이며 직경 0.6m 깊이 1m 크기인 것으로 알려졌다.
- GPR 단면은 심부 10m 하부에 지반침하가 발생하고 있으며, 싱크홀은 침하구간 측면의 일부 지표가 함몰한 것은 보여준다.
【그림 1】잠실 싱크홀 및 GPR 신호

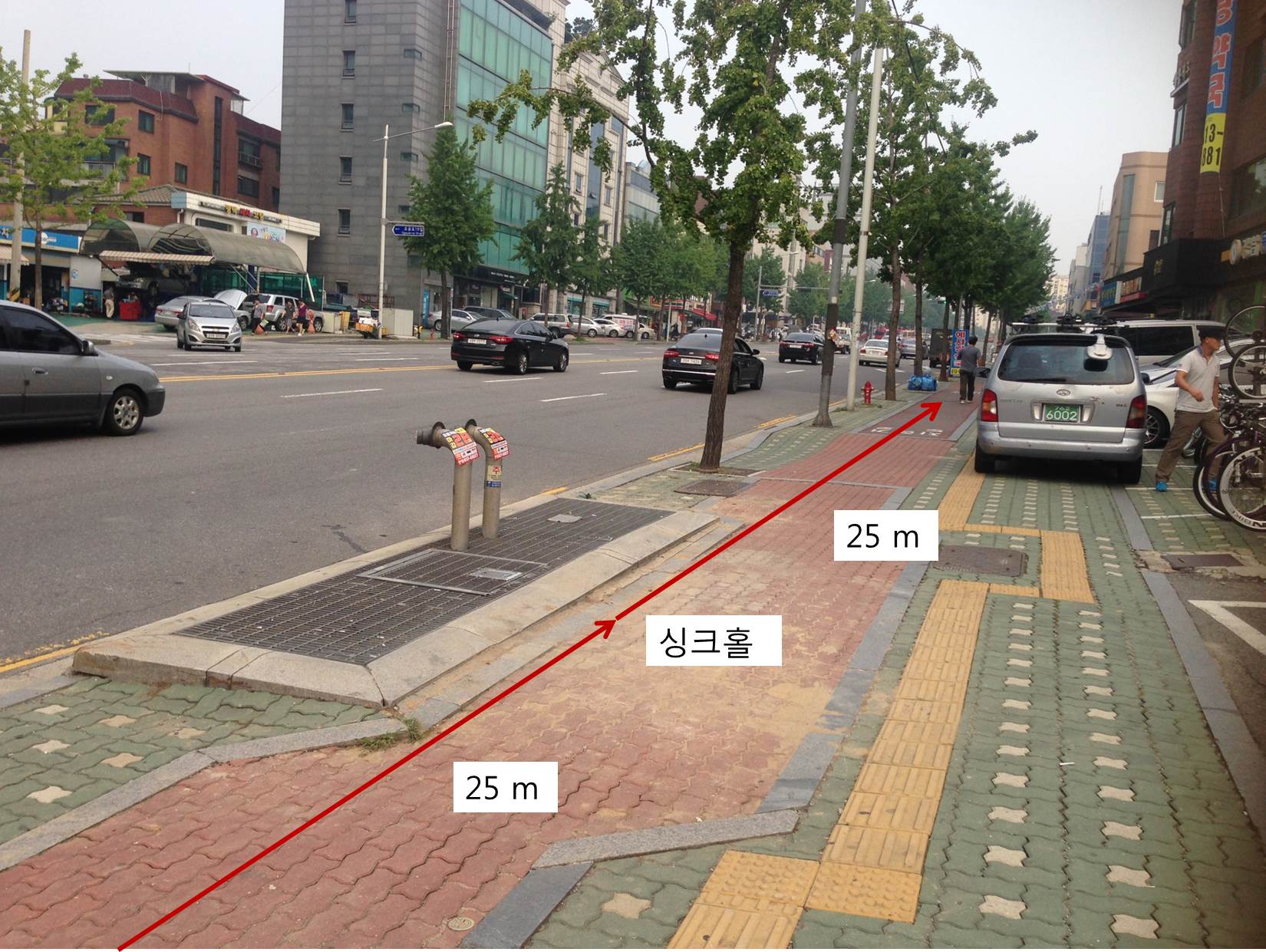

- 그림2 는 방이동 싱크홀과 그 상단에서의 GPR 단면을 보여준다.
- 25m 지점에서 발생한 싱크홀은 현재 보수된 상태이며 가로 2m 세로 0.6m 깊이 1.5m 크기인 것으로 알려졌다.
- GPR 단면은 35m 지점 심부 15m 하부에 지반침하가 발생하고 있으며, 싱크홀은 침하구간 측면의 일부 지표가 함몰한 것은 보여준다.

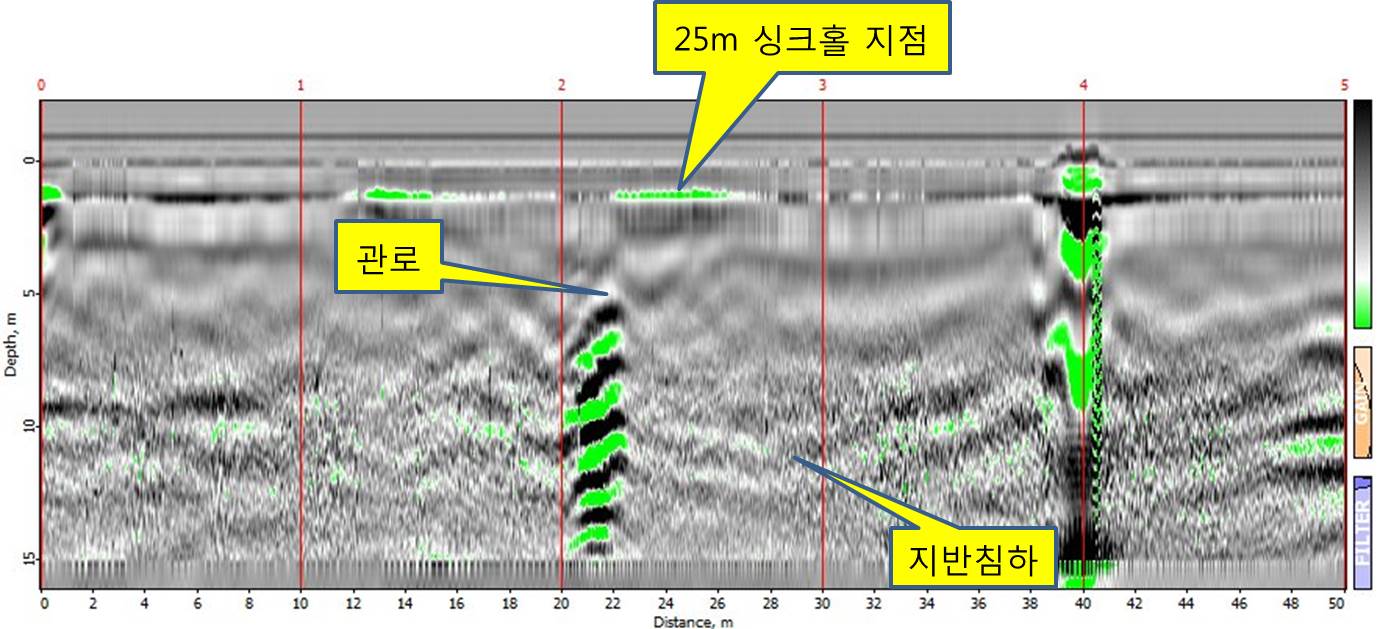

【그림 2】심부 지반침하 (싱크홀) 조사 GPR시스템 Python-3 탐사자료
 |
