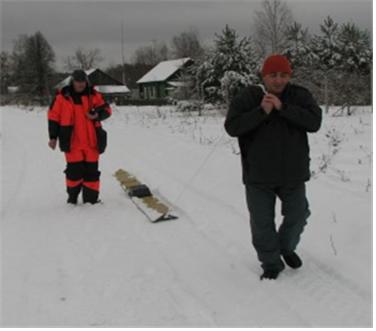

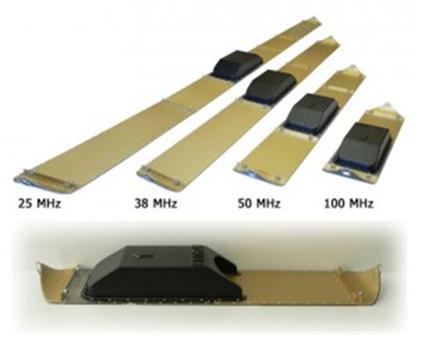

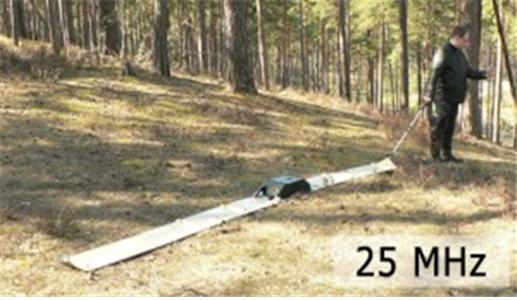

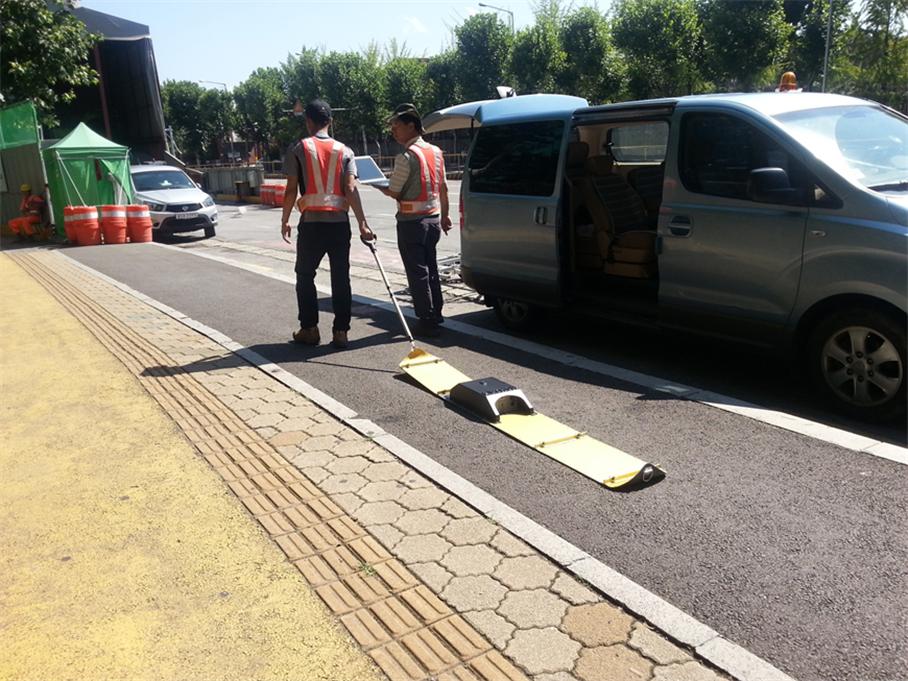

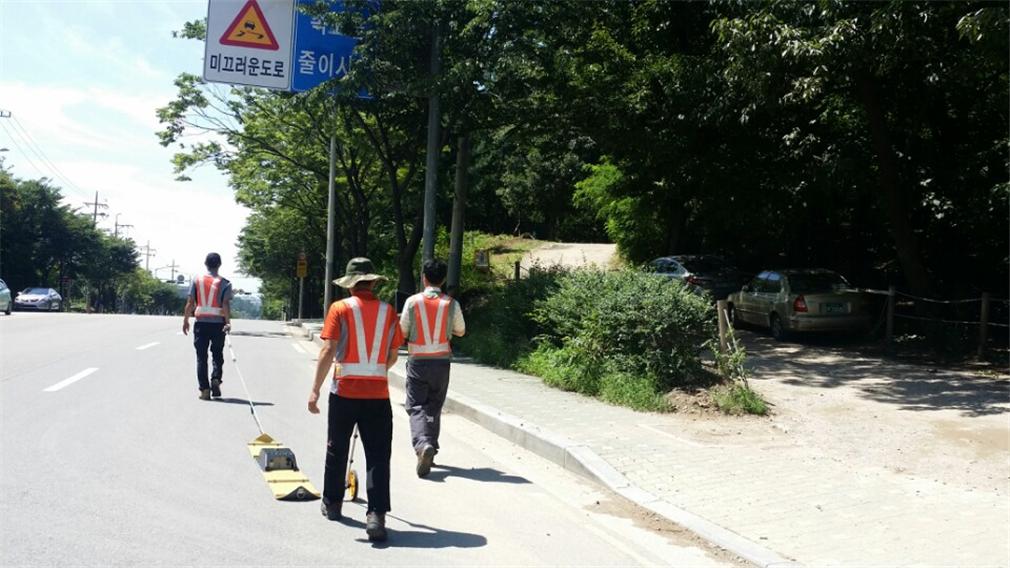

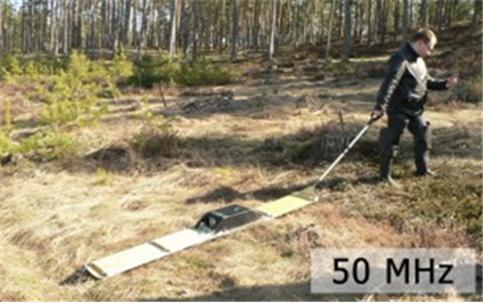

【그림 1】심부 지반침하 (싱크홀) 조사 GPR시스템 Python-K

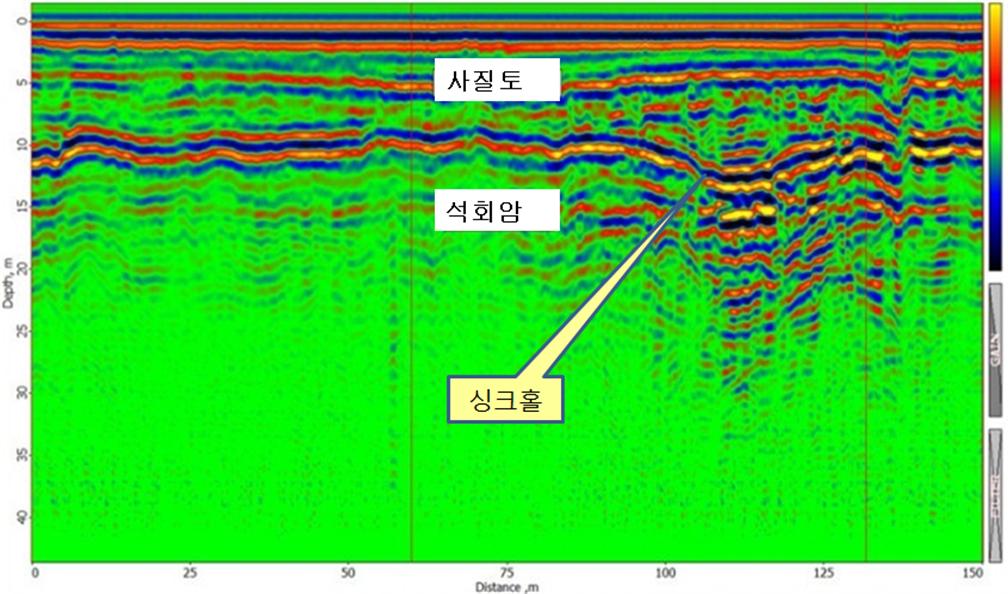

- 그림 2의 첫 번째 사진은 지반침하 발생가능 지역에서 Python-K로 취득한 GPR탐사 단면자료를 보여준다.

- 그림 우측 115m 지점 약 10m 깊이에 석회암 용식 부위가 관찰되며, 이러한 용식지점 상부의 사질토양에 지반 함몰이 발생할 것으로 예상된다.

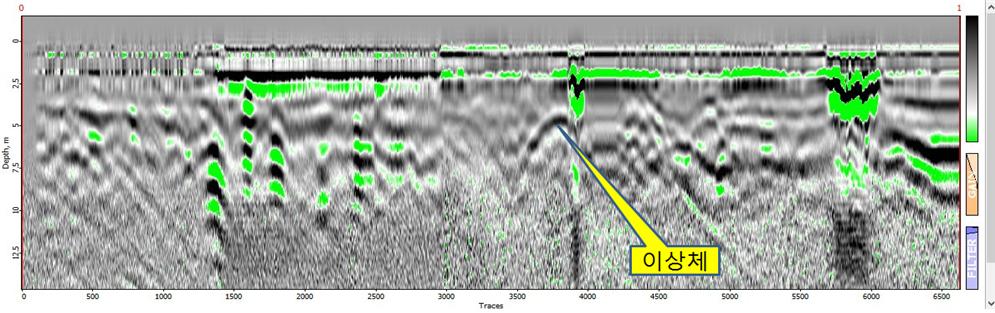

- 다음 자료들은 Python-K 로 취득된 자료에서 각종 이상대를 보여준다.

【그림 2】심부 지반침하 (싱크홀) 조사 GPR시스템 Python-K 탐사자료

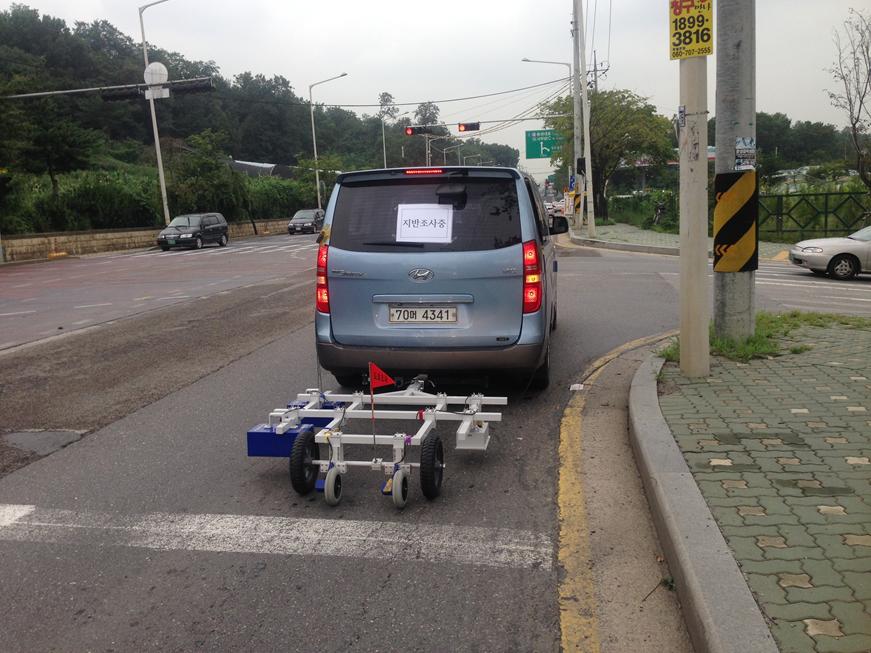

- 그림 3은 차량탑재형 개략조사 GPR시스템을 보여준다.

- 모든 차선에서 빠른 속도로 많은 량의 자료를 취득하여 개략적으로 천부(1-2m) 침하 / 이상대를 파악한다.

【그림 3】차량탑재형 개략조사 GPR 시스템

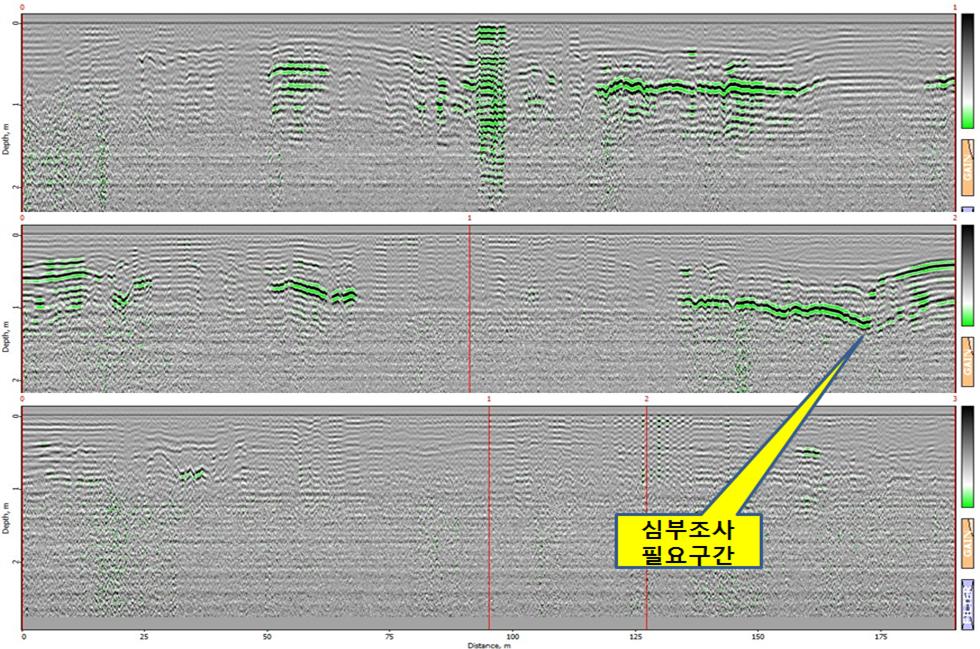

- 그림 4는 3개 차선에서 200m 연장으로 취득된 자료를 보여준다.

- 중앙 차선 우측 약 175m 구간, 1.2m 깊이에 침하대가 관찰된다. 이 지점에서는 Python-K에 의한 심부조사가 필요하다.

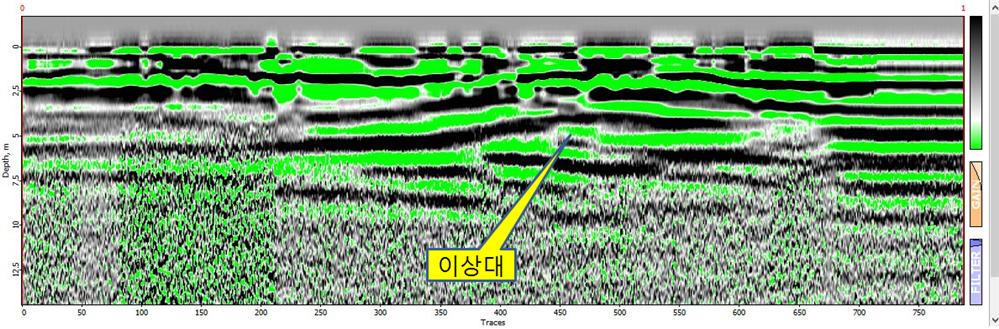

【그림 4】차량탑재형 개략조사 GPR 시스템에 의한 탐사자료
