 아스팔트 도로상 각종 이상신호



아스팔트 도로상 각종 이상신호



- 차량탑재형 아스팔트도로 포장상태(포트홀) 조사시스템(그림1)에 의한 탐사자료에 나타나는 각종 이상신호를 게재한다.



- 그림2 상단자료 : 아스팔트 두께는 천공에 의해 8-10cm 로 확인. 교량상의 조인트가 보이며, 자료중앙에 내부결함으로 보이는 이상신호 존재.

- 그림2 중단자료 : 지표에서 관찰되는 2개의 포트홀 및 미세균열에 의한 신호를 볼 수 있다. 아스팔트 두께는 20-30cm 로 탐사되며, 자료중앙에 내부결함으로 보이는

이상신호 존재.

- 그림2 하단자료 : 지표에서 관찰되는 포트홀, 맨홀 및 과속방지턱에 의한 신호를 볼 수 있다. 아스팔트 두께는 15-20cm 로 탐사된다.

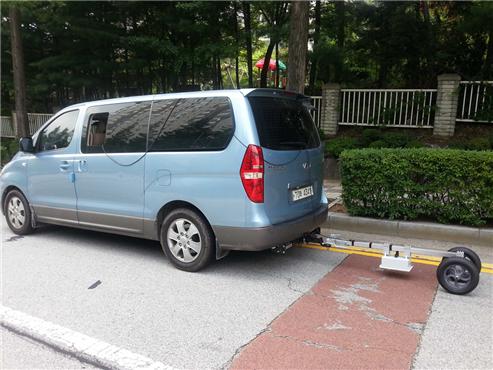

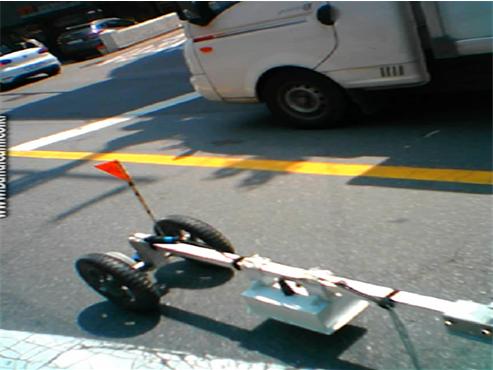

【그림 1】아스팔트 도로상 자료취득 장면

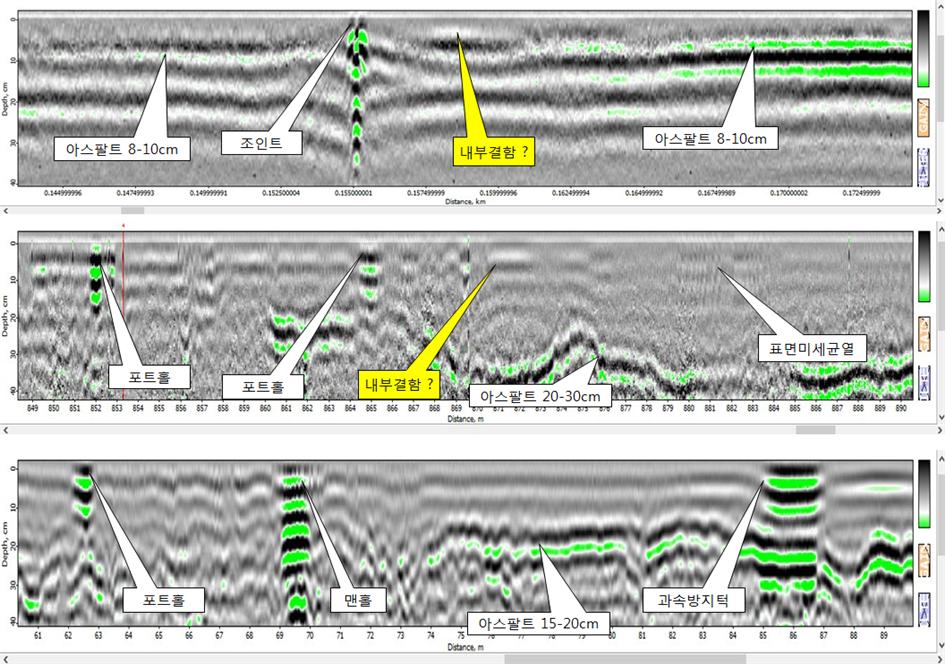

【그림 2】아스팔트 도로상 각종 이상신호
