  저수지 퇴적물조사

수중탐사레이다와 GPS를 이용한 저수지 하부 퇴적물 조사 방법

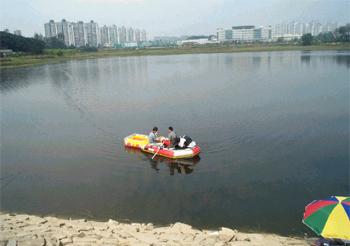

수면에서 GPR자료 취득장면

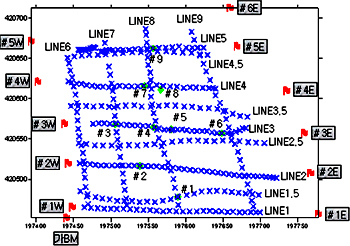

GPS측선자료

( 탐사장면 : 수면에서 GPR 자료취득장면 )

( 탐사측선 : GPS 측선자료 )

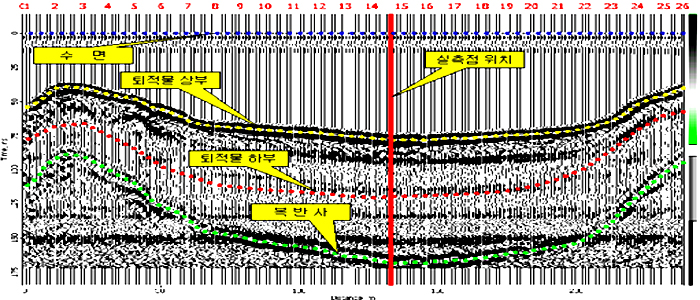

탐사단면도에서의 수면, 호저면, 오염물 퇴적층을 볼 수 있다.

( 탐사자료 : 탐사 단면도에서 수면, 호저면, 오염물 퇴적층을 볼 수 있다. Line 1.5 )

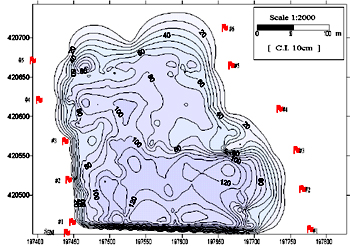

탐사 단면도에서 추출된 심도

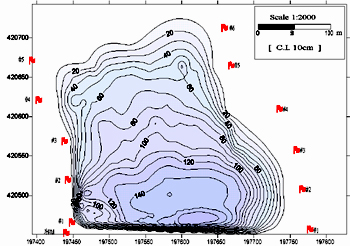

예상 준설량

( 수심도 : 탐사 단면도에서 추출된 심도 )

( 퇴적물 층후도 : 예상준설량 계산 )

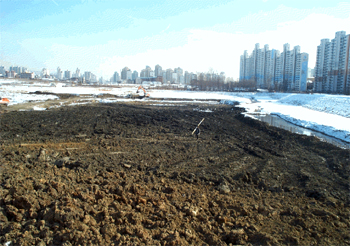

준설장면1

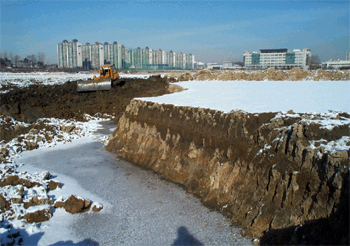

준설장면2

( 준설장면 : 탐사자료에서 계산된 예상 준설량에 근거하여 준설 )
