석탑하부 지반조사

GPR을 이용하여 균열이 발생하고 있는 석탑하부의 기반암 3차원도면을 작성하였다.

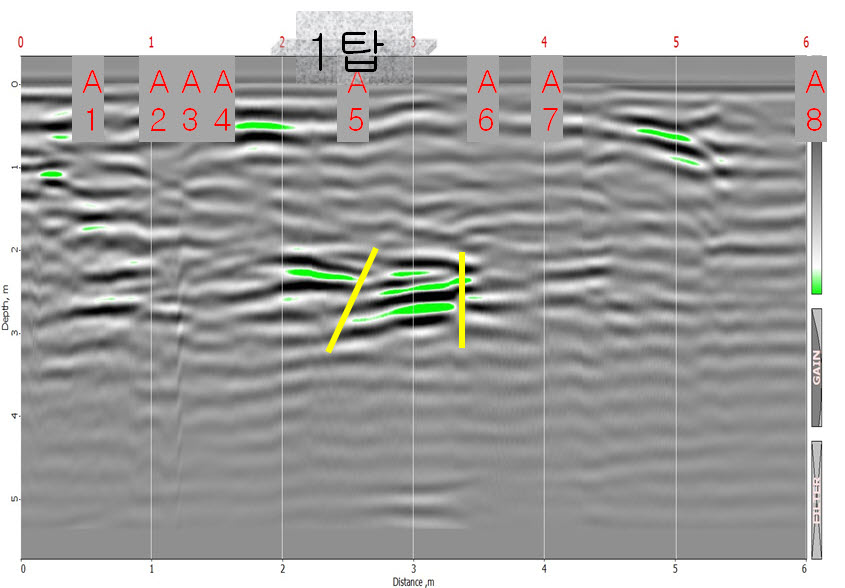

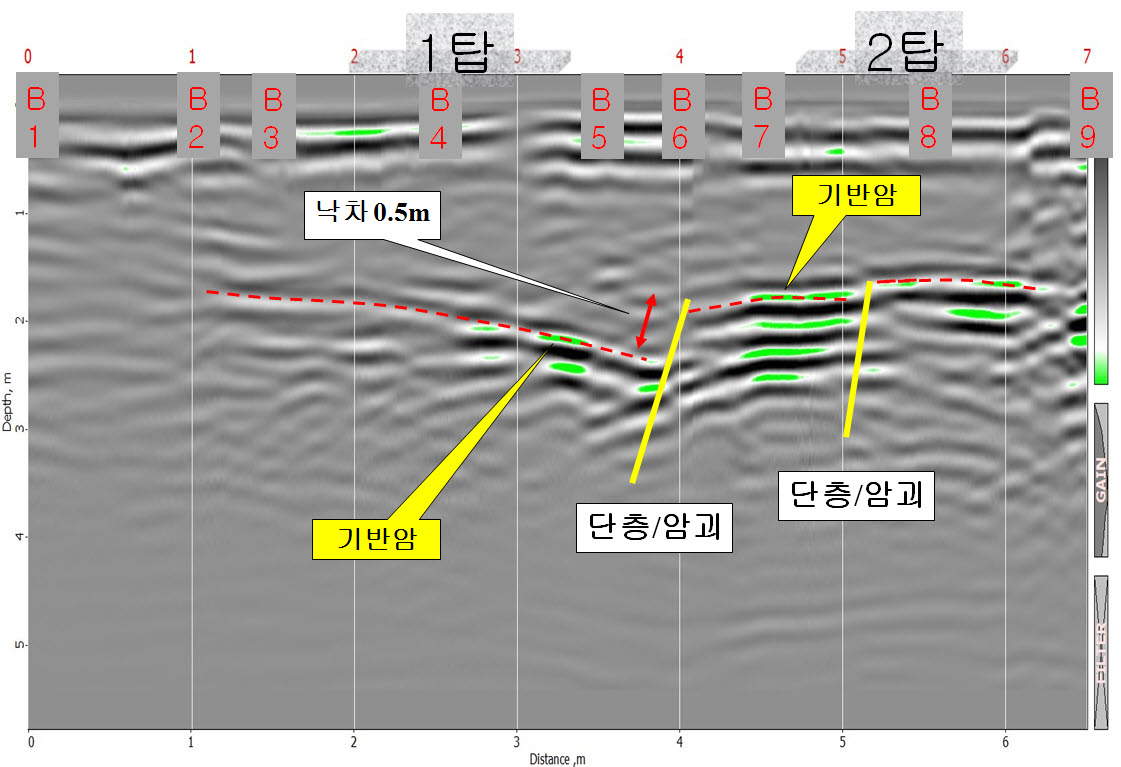

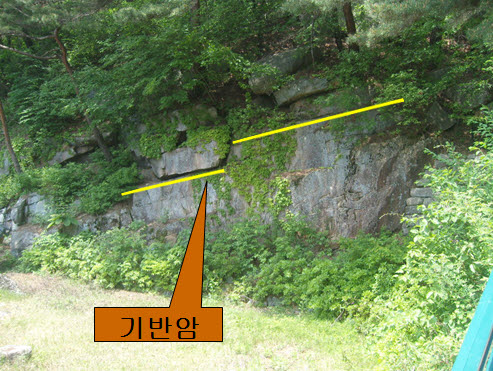

그림1은 동서방향 측선1에서의(그림5 측선1 위치 참조) GPR단면을 보여준다. 기반암은 1탑과 2탑 사이에서 약 50cm의 낙차(그림5의 단층1)를 보이며 어긋나 있음을 볼 수 있다. 그림 2는 주변에 노출된 기반암의 모습을 보여준다. 암반은 풍화에 균열되어 있다. 그림3은 남북방향 측선2에서의 (그림5 측선2 위치 참조) GPR단면을 보여준다.

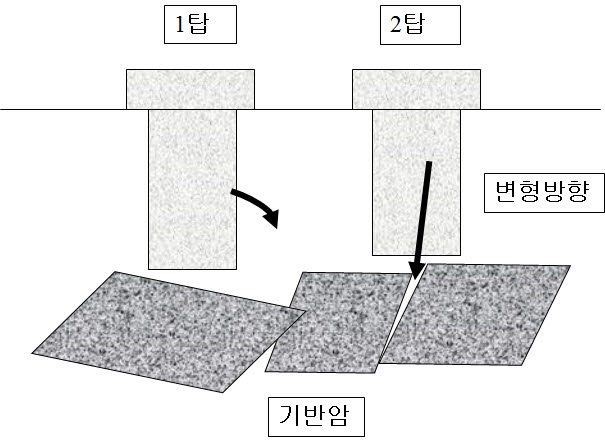

그림4는 GPR 단면 해석에 기초한 기반암 풍화/균열 지반변형 모식도를 보여준다. 오랜 세월 풍화에 의해 진행된 기반암의 균열/변형으로 인해 지표에서의 지지력이 달라지며, 이러한 지지력의 불균형이 탑의 균열로 이어지고 있다.

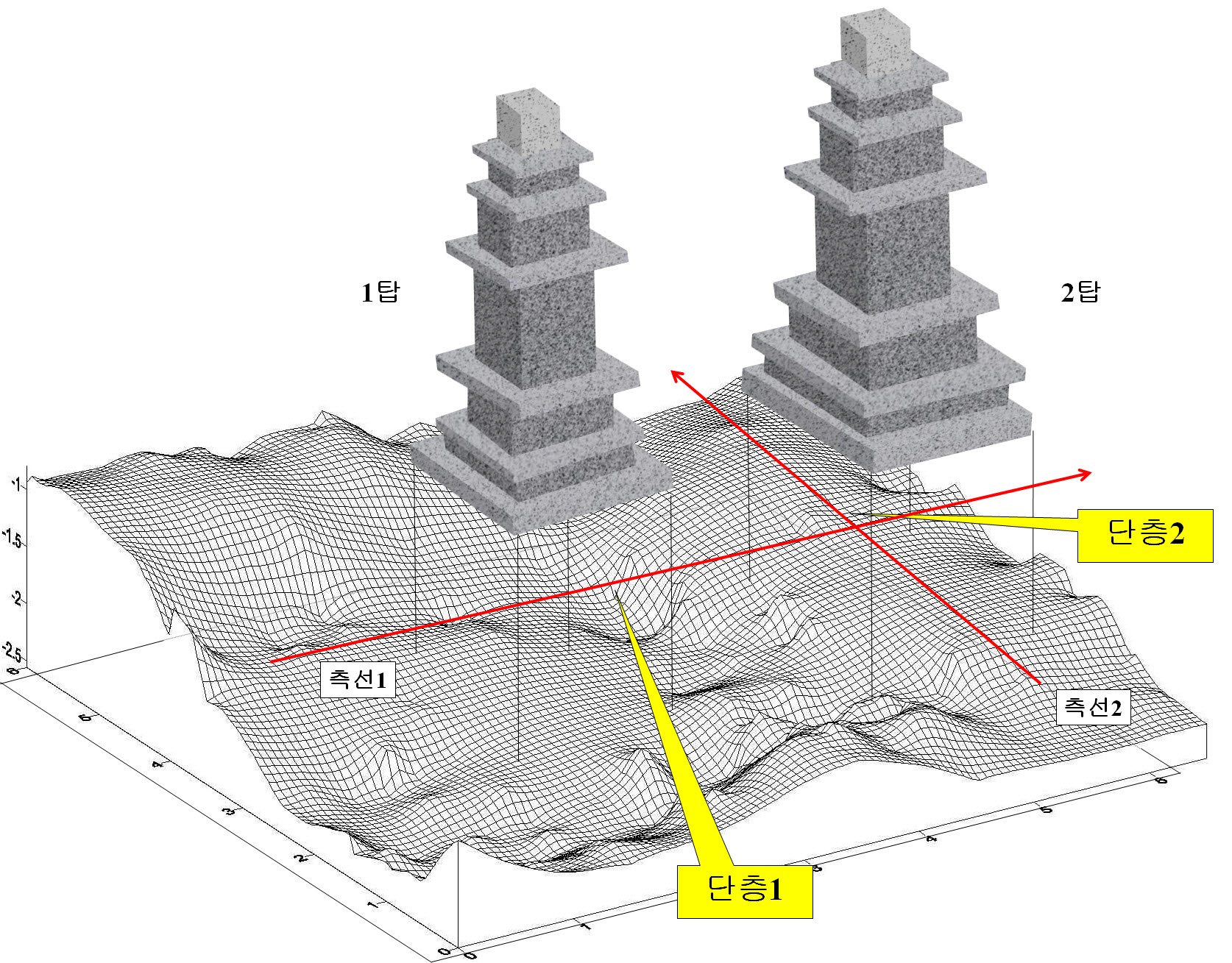

그림5는 탑 주변에서 격자 형태로 취득한 여러 개의 GPR 단면을 종합/해석하여 작성한 3차원 기반암도이다.
