석회암 공동 탐사

- GPR을 이용하여 석회암 공동 탐사를 실시하였다.

- 그림1 GPR 단면자료는 120m 연장으로 같은 장소에서 2개의 서로 다른 깊이로 탐사한 자료를 보여준다.

- 상단자료는 0-8m 까지, 하단자료는 0-15m 까지를 탐사하였다.

- 각 단면의 빨간색 수평선은 3m 깊이 지점을 표시한다.

- 단면에 노란색 화살표로 표시된 지역들은 시추카메라에 의해 공동이 확인된 지점이다.

- 그 외의 수많은 포물선형태의 반사파 신호도 석회암 공동과 연관되어 있다.

- 공동의 일부는 토사로 채워져 있으며, 일부는 빈 공간으로 남아 있다.

- 천부(3m 이내)에 위치하며 빈 공간으로 존재하는 공동은 위험할 수도 있으므로, 미리 보수하는 것이 필요한 것으로 보인다..

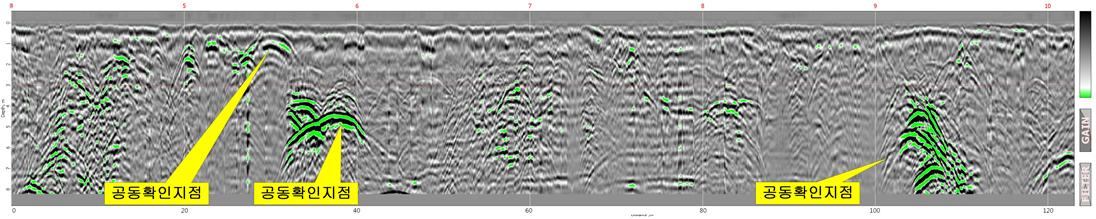

0-8m

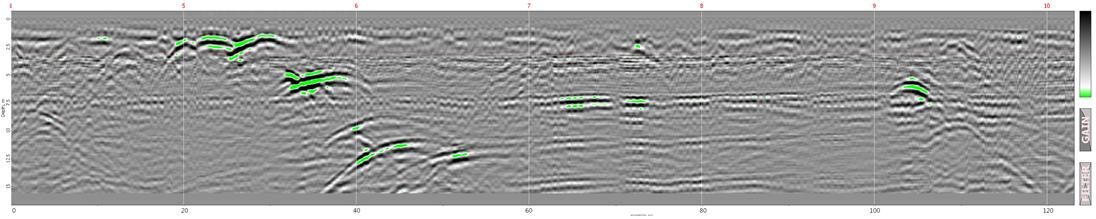

0-15m
【그림 1】GPR 자료단면 (120m 연장, 상: 0-8m, 하: 0-15m)
