철근콘크리트 배면조사 능력을 향상시키기 위해 1500 MHz Matrix 안테나를 개발하였다. 일반안테나에는 송수신단자가 안테나의 진행방향에 횡방향으로만 배치되어 있으나, Matrix안테나에는 횡방향 송수신단자 외에 종방향의 단자를 추가로 배치하여<그림 1> 양방향 성분을 측정할 수 있도록 하였다. <그림 2>는 Matrix 안테나와 일반 안테나의 외형을 보여준다.

1500 MHz 안테나의 콘크리트 내에서의 파장이 대략 10cm 정도이므로 철근의 배근간격이 15cm 이상이면 이론상으로 통과가 가능하다. 그러나 측정시 안테나를 정확히 배근간격 사이에 위치시킬 수는 없으며 수직/수평의 배근간격이 동일하지도 않으므로 각 성분의 자료가 동일하지는 않다. 측정된 2개의 단면 중 철근격자에서 방해를 덜 받는 성분을 취함으로써, 철근콘크리트 배면의 공동, 지보재 등에 대한 탐사능력을 개선할 수 있다.

<그림 3>은 약 50cm 두께의 철큰콘크리트 라이닝 배후 약 25cm 두께의 숏크리트 배면에 위치한 지보재를 찾기 위해 탐사한 자료이다. 상단 일반안테나 자료에 비해, 하단 Matrix 안테나 자료의 분해능 증가를 볼 수 있다.

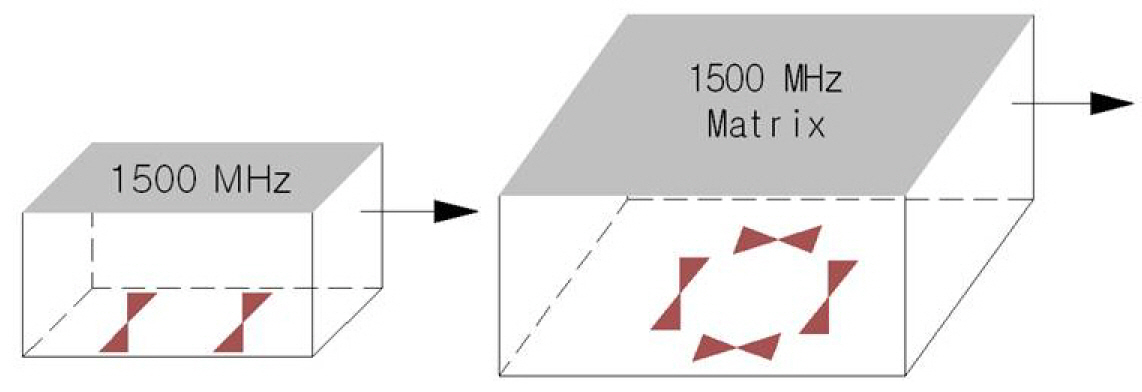

<그림 1> 1500 MHz 일반안테나, Matrix 안테나 내부

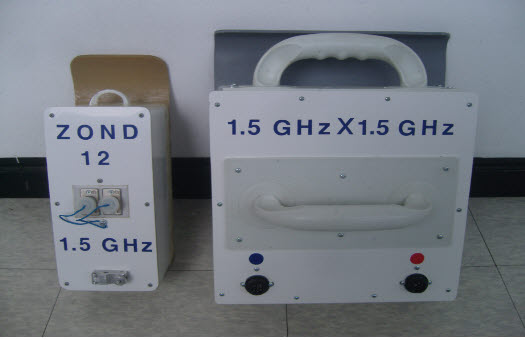

<그림 2> 1500 MHz 일반안테나, Matrix 안테나 외양

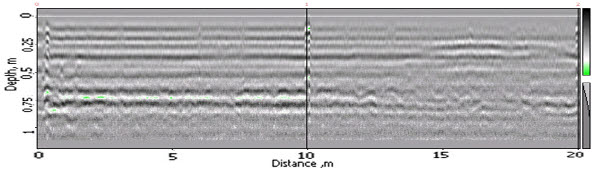

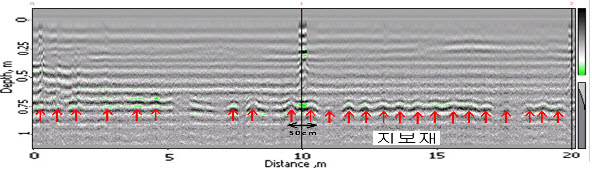

<그림 3> 1500MHz 일반 & Matrix 안테나 자료
