전기비저항과 GPR 탐사를 병합하여 구조물하부의 지반상태를 조사하였다. 아래 그림은 측선위치, 전기비저항 Fence Diagram을 보여준다. 기반암입체도는 이에 근거한 기반암 모습이다. 구조물측면 GPR단면에서 평행에서 이탈한 기반암상부의 기초석 모습을 볼 수있다. 해석단면은 전비저항과 GPR을 병합해석하여 이루어졌다. 현재 구조물은 약간의 경사를 보이고 있다.

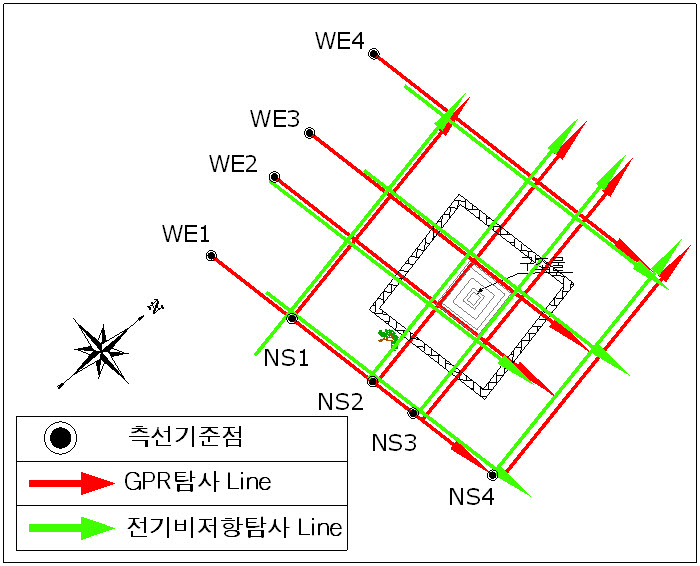

<측선위치도>

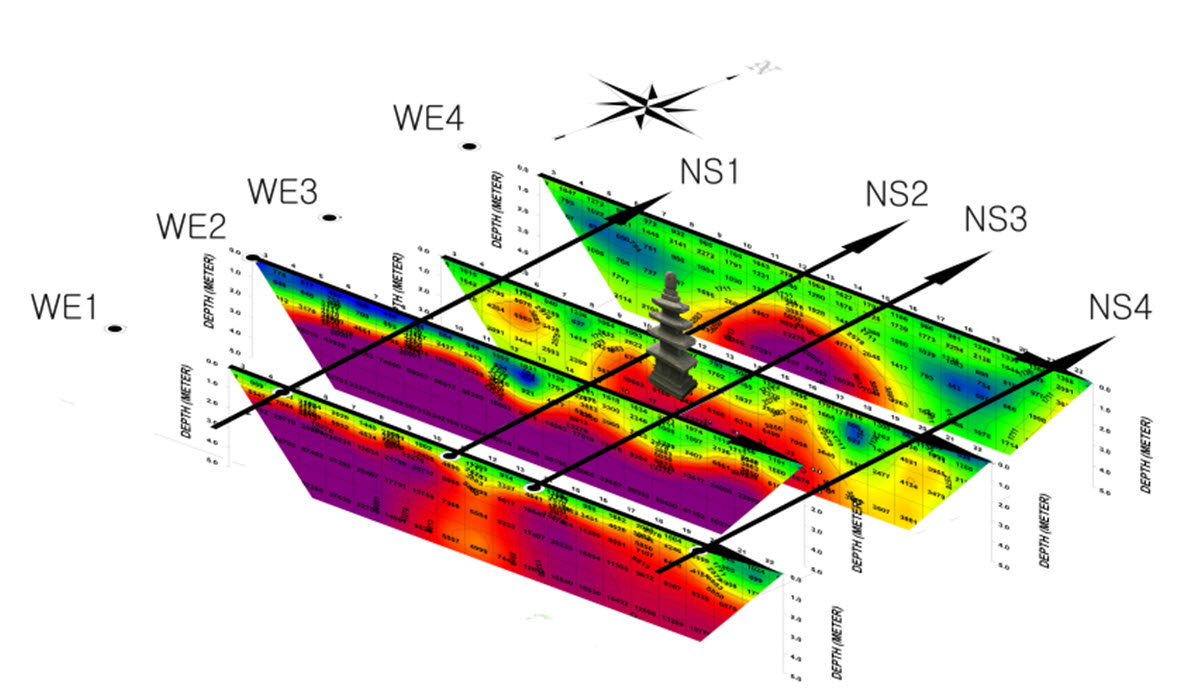

<Fence Diagram WE측선>

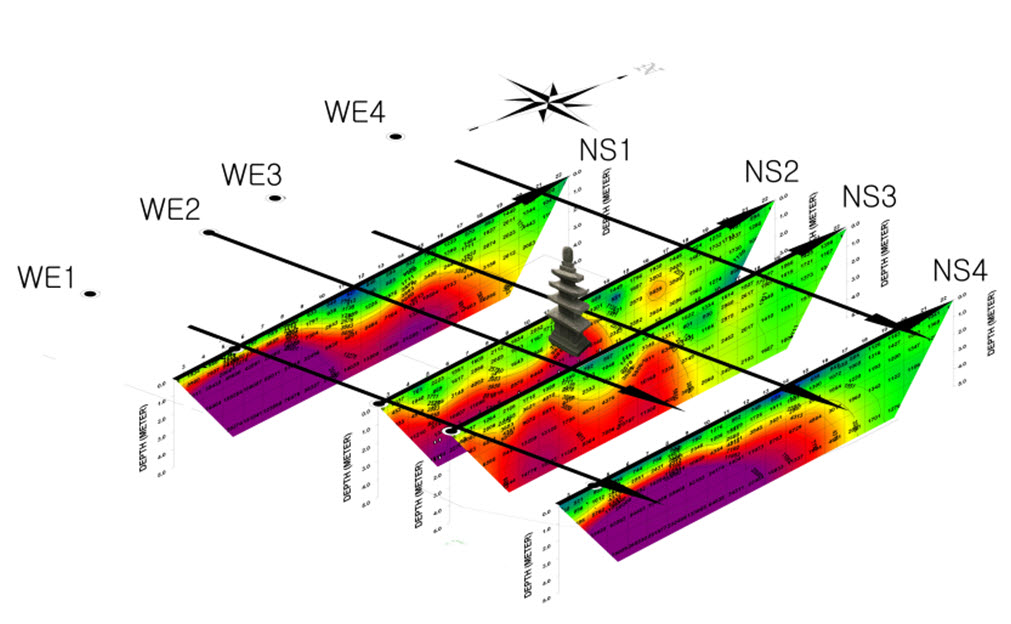

<Fence Diagram NS측선>

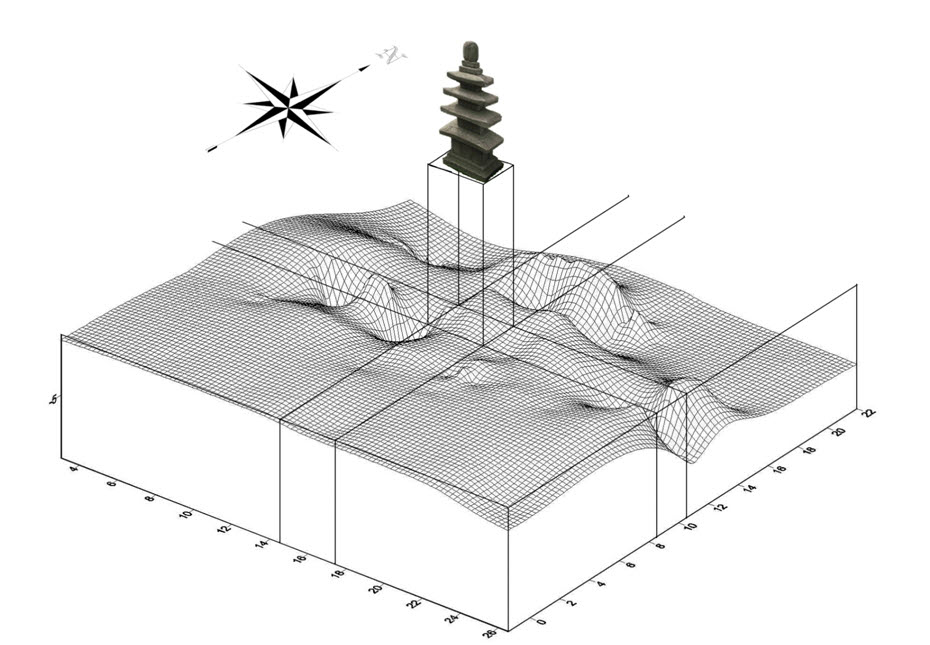

<기반암입체도>

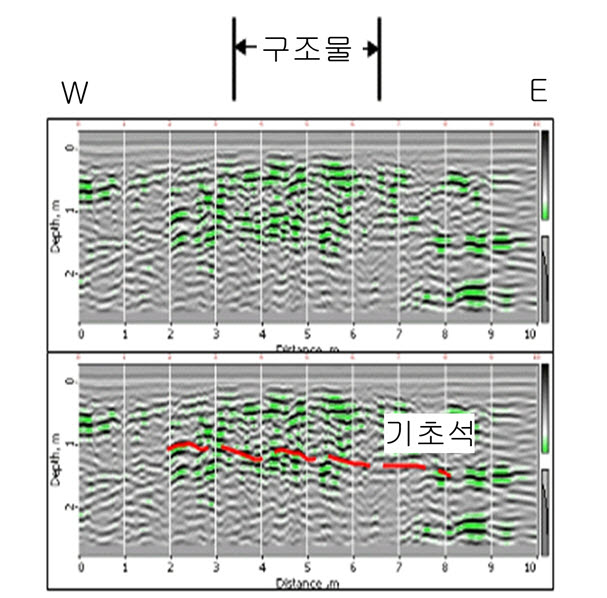

<GPR 단면>



<해석단면>
