  산능선/산사면 기반암깊이 탐사

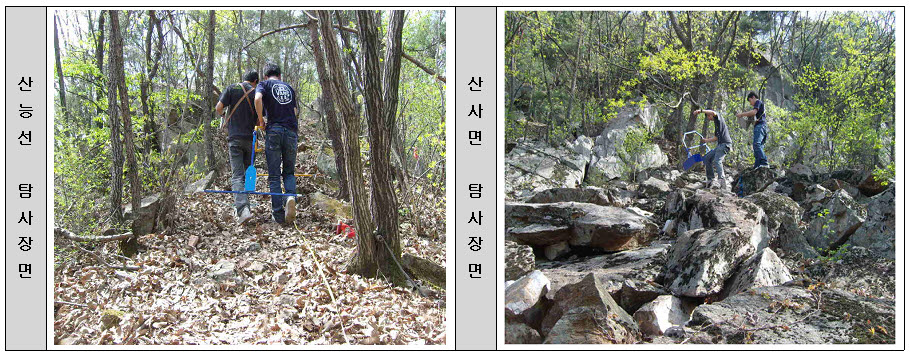

터널이 통과하는 산능선과 산사면에서의 기반암 깊이 추정을 위해 GPR 탐사를 실시하였다(탐사장면사진).

  1

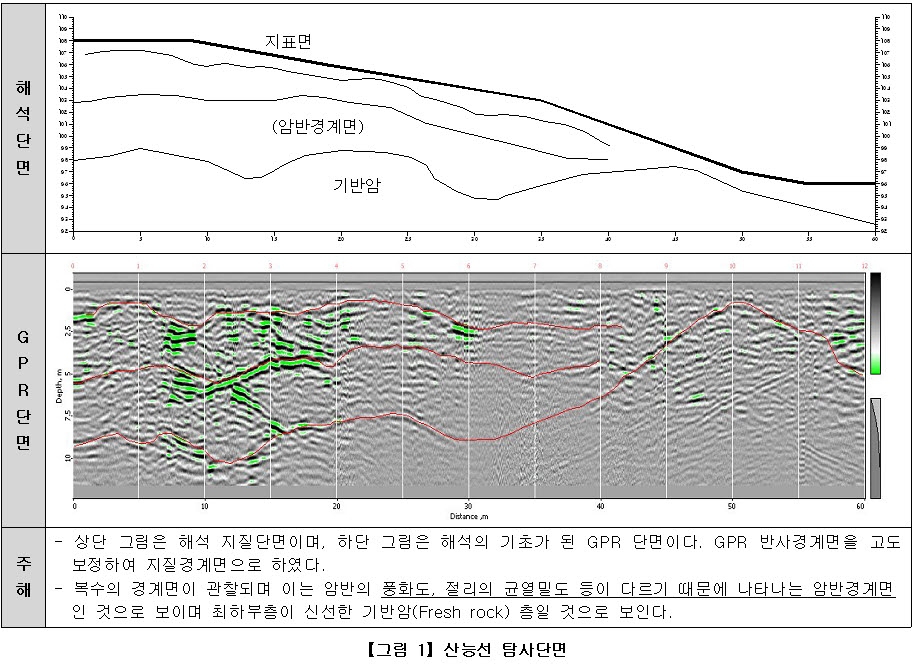

능선탐사에서는 150MHz 저주파안테나를 사용하였으며 기반암깊이 해석을 위해,

1) GPR 단면자료에서 동일 반사경계면을 확인(Horizon picking)하고,

2) 이들을 물리적 성질이 서로 다른 지층경계면으로 간주하고,

3) 지표면의 고도를 보정하여 지질단면을 완성하였다(그림1).

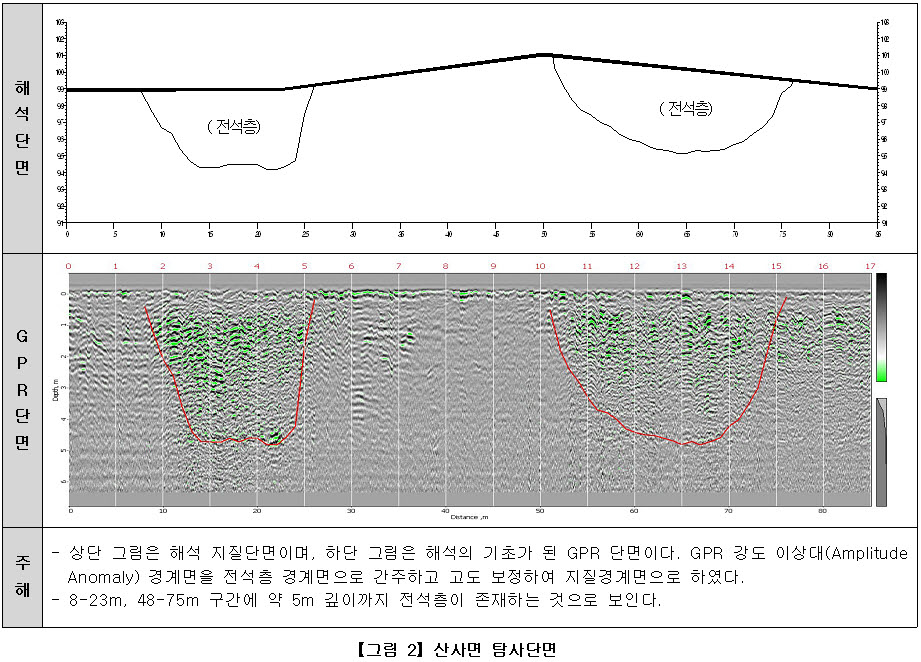

사면탐사에서는 750MHz 공중안테나를 사용하였으며 기반암깊이 해석을 위해,

1) GPR 단면자료에서 강도이상대를 확인(Amplitude anomaly delineation)하고,

2) 이들을 전석층 경계면으로 간주하고,

3) 지표면의 고도를 보정하여 지질단면을 완성하였다(그림2).
