  철큰콘크리트 터널배면 공동조사




<GPR자료단면1>

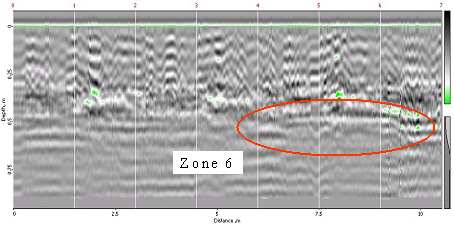

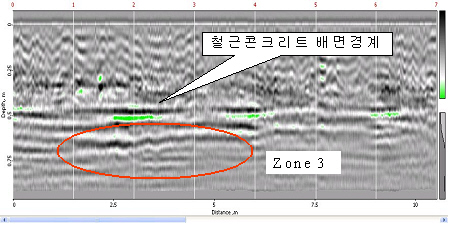

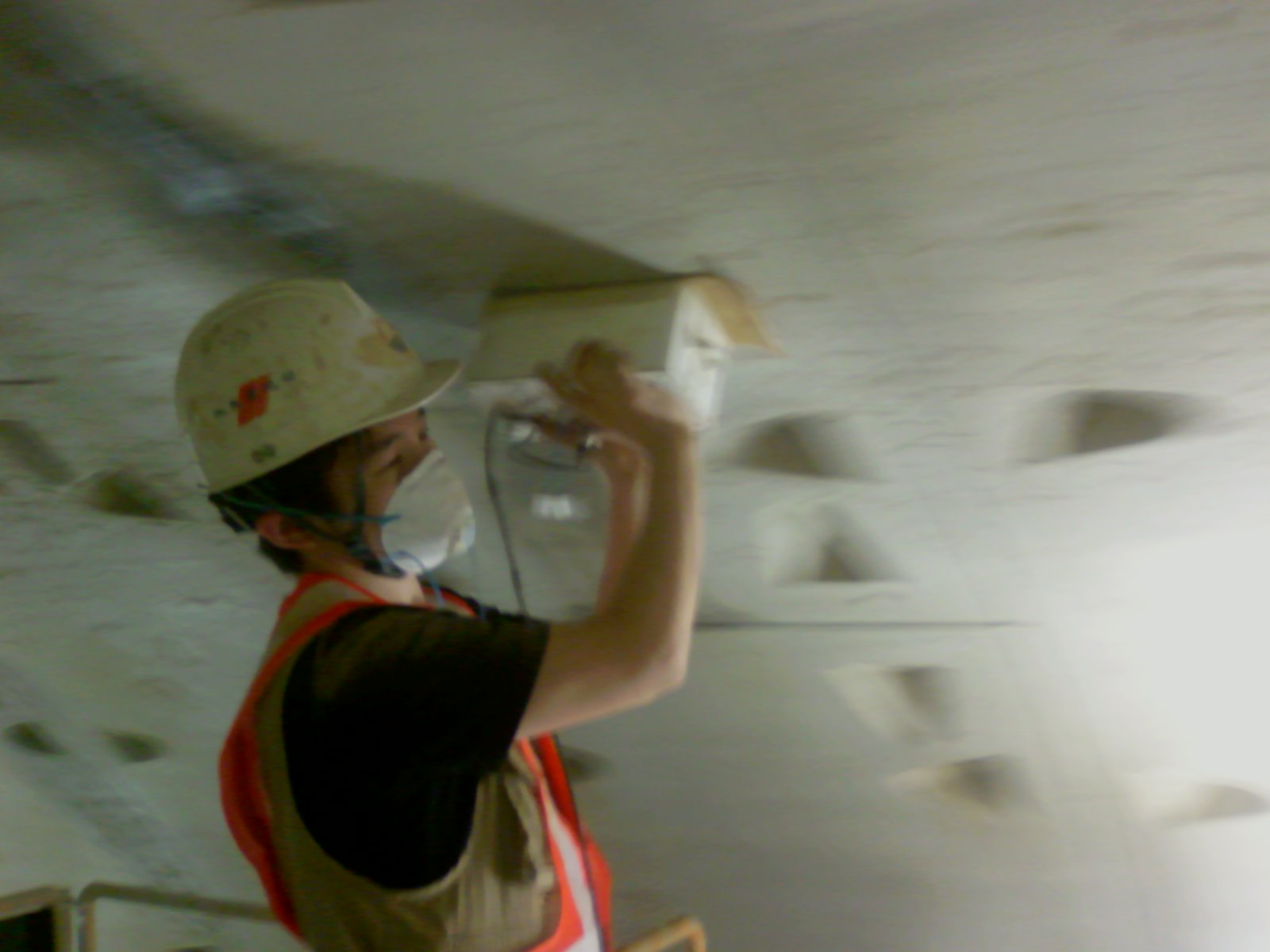

터널내부 SEGMENT ring 배면에 존재하는 공동의 존재유무를 조사하였다. 상단 자료상 약 40cm 부근에 철근콘크리트 배면 경계를 볼 수 있으며 그 하부에 포물선 형태의 이상대를 볼 수 있다. 하단 자료상의 Zone 6에서는 고압의 출수가 지속되었으며, 상단자료 Zone 3에서는 고압출수 징후로 개구를 포기하였다.



<GPR자료단면2>
