  콘크리트 도로하부 공동조사

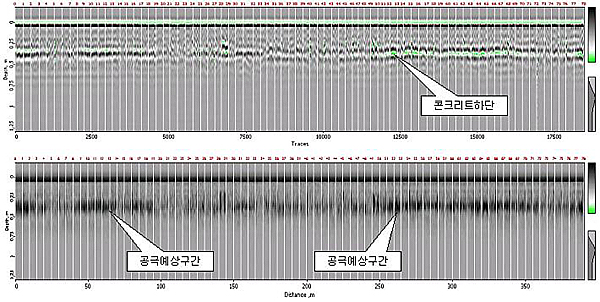

< 콘크리트도로하부 공동조사를 위한 GPR자료 >




상기 자료는 콘크리트 포장도로 하부의 콘크리트와 지면 사이에 들뜸(소공동, 공극) 지역을 파악하기 위하여 취득한 390m 연장의 GPR 단면이다. 상단 GPR단면의 약 30-40 cm 깊이에 콘크리트 하단과 지면의 경계면을 볼 수 있으며, 경계면의 반사강도가 수평방향으로 약간씩 변화하는 것을 볼 수 있다. 하단 자료는 반사파의 강도만을 흑백으로 보여준다. 경계면 색상이 짙어지는 곳에 공극 또는 들뜸이 있을 것으로 예상된다.
