  터널공동조사

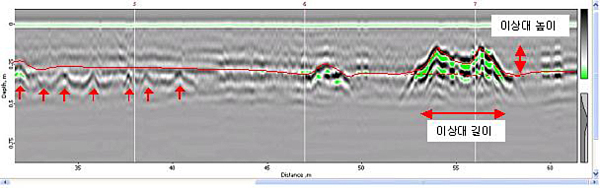

< 터널천정부 종단면 GPR자료 >




상기 < 터널천정부 종단면 GPR자료 >상의 붉은색 실선은 콘크리트라이닝 상태를 보여주고 있다. 자료 좌측의 “↑” 표시된 구간은 지보재에 의한 반사파가 나타나고 있으며, 자료 우측 53-58m 구간에 약 5m 길이 15cm 높이의 공동으로 보이는 구간이 나타난다. 자료 중앙 47-49m 구간에도 지보재 주변에 약간의 들뜸이 있는 것으로 보인다.
