  용암동굴탐사

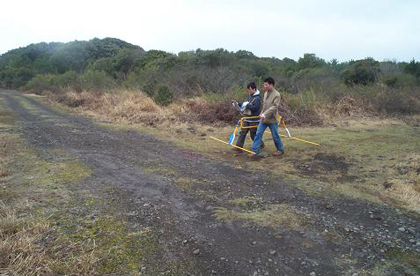

< GPR탐사 장면 >

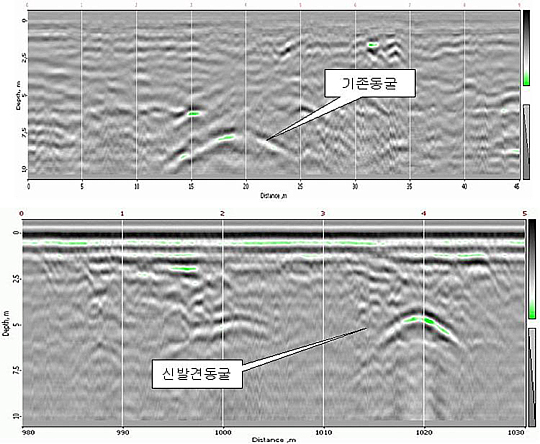

< GPR자료단면>




상단자료에서는 15-20m 지점 약 7m 깊이에 포물선이 관찰되며 이는 기존동굴의 위치와 일치한다. 하단자료에서는 1020m 지점 약 5m 깊이에서 동굴신호가 포착된다.

일반적으로 동굴에 의한 반응의 특징은 아래와 같다.
1) 동굴에 의한 반응은 포물선 형태로 나타난다. (지표에 가까운 동굴은 동굴 상부의 모습에 따라 울퉁불퉁한 형태를 보이며, 심도 5m 이상의 깊은 동굴은 GPR 단면도상 비교적 부드러운 곡면을 보인다.)
2) 동굴의 높이가 큰 동굴에서는 동굴 상하에서의 복반사에 의해 포물선이 반복해서 나타나나, 본 자료에서는 포물선의 반복형태가 나타나지 않는 것으로 보아 동굴의 높이는 1-2m 이내로 낮은 것으로 보인다.
3) 동굴의 높이가 큰 동굴에서는 동굴상부는 포물선으로 나타나며 동굴하부가 평행면으로 나타나나, 본 자료에서는 별개의 동굴 하부면이 나타나지 않는 것은 역시 동굴이 높지는 않은 것을 의미한다.
