  지반내부 공동조사

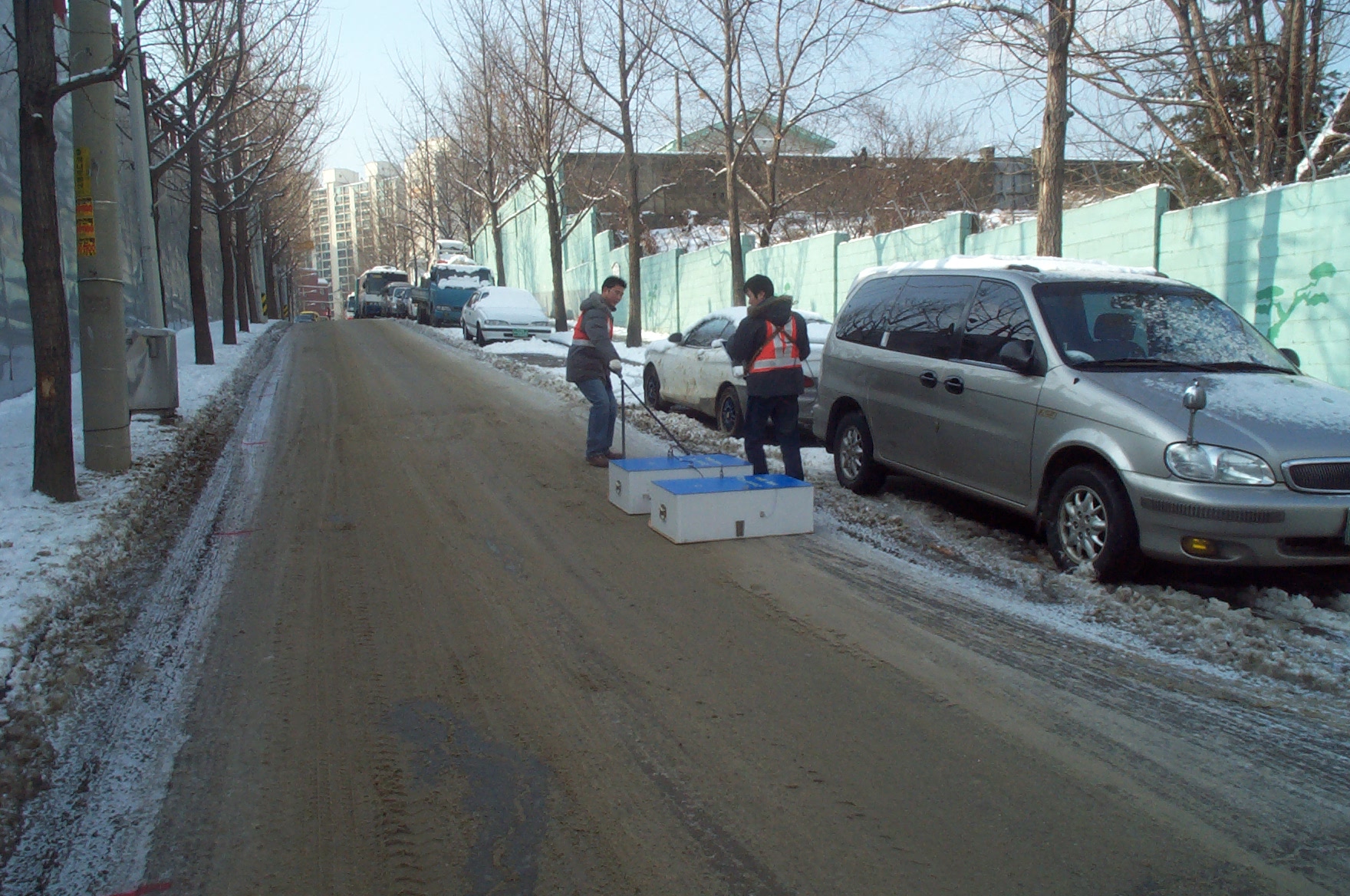

도로상 일부구간에 함몰이 일어나고 있는 공사장 주변도로에서 추가함몰가능 지역을 파악하기 위해 지반내부 공동조사를 실시하였다. 자료단면 붉은 점선으로 표시된 하부토양경계면이 보이며, 이 경계면이 낮아지는 90m 지점이 도로상 함몰지역과 일치한다. 이 경계면은 하부토양의 등다짐도 경계면으로 그 하부의 토양이완상태(공동 등) 때문에 동반하여 쳐지고 있는 것으로 보이며, 160m 지점도 추가함몰이 예상되는 구간이다.

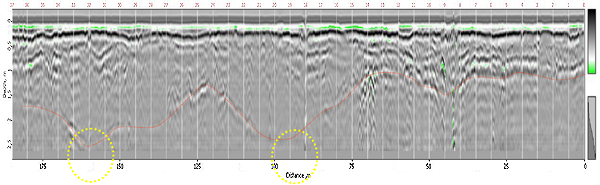

< 지반내부공동조사 자료단면 >
