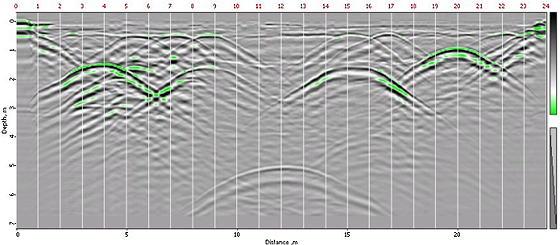

<GPR자료단면>

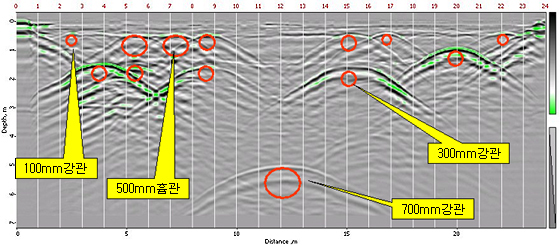

5m 깊이에 묻혀있는 700mm 강관의 탐지가능성을 알아보기 위해, 사질토에 여러 가지 관을 묻어둔 모형실험장에서 GPR system Zond 12e와 300MHz 안테나를 사용하여 자료를 취득하였다. <GPR자료단면>상 12m 지점 5m 깊이에 선명한 포물선 신호를 볼 수 있다. 아래 <해석단면도> 상의 붉은색 원은 실제 묻혀있는 관의 위치 및 관경을 보여준다.
