  철근콘크리트 하부상태조사

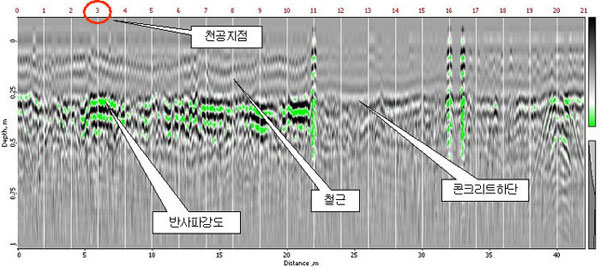

균열과 함몰이 발생한 철근콘크리트 하부지반상태를 조사하였다. 상부자료는 콘크리트내부철근, 콘크리트 하단의 굴곡면을 보여준다. 콘크리트하단 하부에 반사파강도의 변화를 볼 수 있으며, 반사파강도가 큰 6m지점 30cm 깊이의 콘크리트와 토양층 사이에 수 cm 크기의 공극층이 존재한다. 하부그림은 코아를 시추공에 다시 삽입했을 때 공극으로 인해 코아가 깊이 들어간 것을 보여준다.
